【中國數字視聽網訊】對于各類重要的監控中心、尤其是以數據顯示為主的監控中心來說，采用幾乎無縫的、穩定安全的DLP背投拼接單元組成大屏幕顯示墻幾乎已經成為了幾十年來雷打不動的選擇;盡管液晶拼接同樣可以實現大尺寸，但其明顯的拼縫產生的數據顯示缺失、不完整性、畫面的割裂性，如鴻溝一般最終被客戶排除其外;利用多臺投影機融合方式可以實現完全平滑無縫的大屏幕畫面，一度也被認為DLP拼墻的強有力競爭對手，無奈傳統燈泡光源不給力，亮度衰減太快、維護麻煩而被舍棄。不過自從激光光源應用在投影機上后，形態發生了轉變，長壽命、免維護的特性幾乎完全消除了傳統燈泡投影的不足，完全無縫的畫面可以完整的顯示信息，客戶的顧慮逐漸打消，加之良好的性價比，激光投影開始照亮監控中心。

用戶背景

用戶背景：

本案例甲方——北京碩人時代科技有限公司是一家專業提供供熱計量解決方案的廠商，具有完整的供熱節能產品鏈，覆蓋了從熱源、熱網、熱力站到熱用戶，即從源頭到末端的完整運行體系的建設與維護。其中IDH智能熱網監控系統是其面向熱力系統推出的拳頭產品，它解決了從熱源到熱力站的運行調節和節能控制，可實現對公司供熱系統內的熱源廠、管網、各換熱站和轄區終端熱用戶的供熱生產運行全過程的運行參數(包括：溫度、流量、壓力、能耗)的集中監控和熱量計量，并可生成各種分析報表、圖表，形成供熱系統能耗統計、質量監測和評價體系。為了讓熱力客戶、參觀用戶對此套系統有深入的了解及直觀的感受，碩人時代在北京總部建立了IDH智能熱網監控中心展示廳，模擬真實場景，可現場進行各項信息、數據、圖表的顯示、調取、切換等演示并即時顯示在大屏幕上。初期建設用戶只是采用了兩臺超短焦投影機融合投射出一些主要數據進行演示，后來隨著IDH性能提升、版本升級，顯示更大量多樣化的數據成為現實，原有顯示設備已經不能滿足要求，因此客戶提出了升級改造的要求。

設計需求：

碩人時代IDH智能熱網監控中心展示廳大屏幕的升級改造工作選擇與北京美承互聯數碼科技發展有限公司合作，并最終選用了6臺索尼VPL-F420HZ/W激光工程投影機進行組建，安裝施工調試后，甲方對整體效果表示滿意。以下是甲方對于大屏幕項目的幾點需求。

需求1——弧形大畫面、性價比高

為了顯示更多數據信息，甲方希望將原有幾米寬的屏幕擴充為20米寬、1.7米高的弧形大畫面。改造之初，客戶曾經考慮采用DLP背投拼墻的方式，不過最終放棄了。原因首先是DLP拼墻造價高，甲方熱力用戶中不少預算有限，推薦此方案有困難;其次，DLP單元的箱體設計，不易實現平滑弧形。反觀投影機不僅可以輕松實現包括弧形、環形等各種不規則畫面的投射，且價格只有DLP拼墻單元的幾分之一，只用少數幾臺就可以輕松覆蓋十幾個DLP單元拼接的面積，實現高性價比的弧形大面面。經過權衡，甲方決定繼續采用投影機融合方式。

需求2——數據完整顯示、清晰度高

由于是以顯示數據、圖表為主，因此對清晰度和畫面完整性提出了更高要求。液晶拼接拼縫太大自不考慮，DLP拼墻拼縫小但畢竟還是存在。IDH智能熱網監控中心屏幕顯示多為小字體，即使有預算，DLP拼墻能否勝任尚存問號，如果數據或線路圖正好處在拼縫處，很可能會因顯示不完整或變形而被誤讀誤判。同樣，對于小字體顯示，清晰度也是非常重要，原有兩臺標清超短焦投影機已不能滿足需求，高清志在必選。VPL-F420HZ/W激光工程投影機具有超高清分辨率WUXGA(1920×1200)，讓精細數據依然顯示清晰。

需求3——亮度好、衰減慢

傳統燈泡光源投影機在使用一段時間后亮度衰減加快，而激光光源投影機則可以長期保持亮度恒定，只有壽命快要到期時才明顯衰減。對于投影融合使用來講，每臺燈泡光源投影機的衰減速度是不一樣的。亮度衰減快且不均勻，不僅影響整體顯示效果，還會帶來繁瑣的維護調試工作，基于此甲方更傾向于使用激光投影機。

需求4——安全穩定，滿足7*24小時使用

除了周末，IDH智能熱網監控中心系統要24小時運行，這對投影機的長期安全穩定運行提出了高要求。激光投影機不僅壽命長，還去除了燈泡更換帶來的不穩定因素，此外低散熱、低功耗進一步保證了設備的安全穩定運行，選擇激光投影機勢在必然。

方案特色：

1、 大屏幕顯示更多信息，為分析決策帶來更多便利

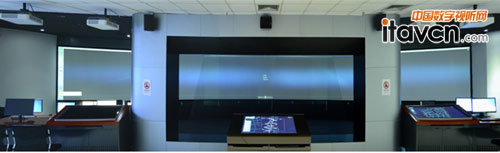

現代智能熱網管理系統要求供熱系統實時聯動、快速響應，所需的相關信息數據如果能夠隨時調用、全面反映在大屏幕上，無疑會對決策者做出正確快速判斷提供極大幫助。6臺索尼VPL-F420HZ/W激光投影機拼接融合而成的20米寬、1.7米高的弧形大畫面可以同時調用顯示多路動態、靜態信息數據或列表，也可同時播放視頻、遠程觀看異地場景，可根據操作者意愿進行分區、疊加或顯示在任意位置，十分方便。

方案特色

2、 亮度均勻不變形，視覺效果好

對于此項目來說，達到亮度均勻、不變形并不簡單。原計劃6臺索尼VPL-F420HZ/W激光投影機采用超短焦鏡頭吊裝投射，但每臺投影機投射到四角的畫面與中心顯示總是有差異，雖然可以用，但美承工程師總感覺達不到最理想效果。后來全部改用標準鏡頭，投影機后移安裝，但又遇上廳內兩根柱子阻礙，只能將其中4臺進行吊裝，另外兩臺選擇兩根柱子靠近屏幕一側，安裝在地上向上投射。但距離近了、短焦鏡頭又不能用，經過反復設計，最終將這兩臺投影機互為交叉斜著投射到對方屏幕上，然后通過投影機梯形校正功能進行畫面修正。這其中最值得稱道的是，交叉光線后，投影機顯示效果居然沒受影響，畫面亮度均勻自然。

亮度均勻不變形

3、 免更換燈泡、成本低

索尼使用的激光技術擁有突出的使用壽命優勢，投影機標稱使用壽命達到了20000小時，其間無需停機或更換光源，配合長效芯片面板和高級濾網系統，幾乎無需維護。本項目需要激光投影機在最大亮度下24小時運行，傳統燈泡光源在此情況下使用壽命會加速衰減，也會因燈泡更換等操作而造成融合帶失真而需反復調整。因此無論是使用成本還是維護，與傳統投影機相比，激光投影都占據絕對優勢。

4、 更佳色彩表現

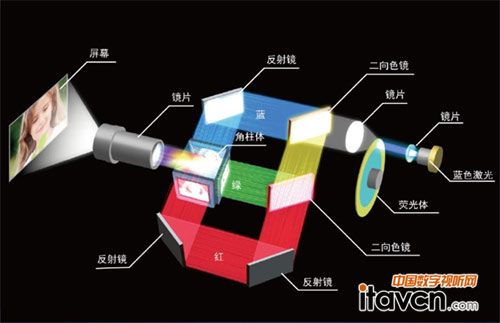

激光作為投影光源，不僅極大的延長光源的使用壽命，還帶來了更加寬廣的色域范圍，讓畫面效果更加純正逼真。同時這款產品還具有高亮度、高對比度、高分辨率等諸多特點，進一步提升了畫面質感和清晰度。
