【中國數字視聽網訊】2015年即將是數字標牌產品蓄勢待發的一年，產品、品牌、渠道等方面的諸多變化，都已為市場快速增長提供了良好條件。作為繼紙媒、廣播、電視和互聯網之后的“第五大媒體”，數字標牌在信息傳遞功能上的體現方式更加適合現代社會精準、迅速的發展需求。隨著現代科技應用的日益普及，消費者對于科技的需求，也日趨細膩與個人化，在智能生活的浪潮下，4K裸眼3D拼接墻將成為數字標牌市場發展的又一潛力產品。

數年來，浙江天祿視訊器材有限公司專注于數字標牌領域并贏得行業推崇，致力于成為數字標牌領域的領導者。天祿視訊公司近日即將推出110寸4K裸眼3D拼接墻，推動數字標牌領域的大屏裸眼3D顯示載體的未來，同時定位于高端裸眼3D數字標牌行業4K市場，為客戶提供極具震撼、超高清三維立體畫面，強大的逼真顯示效果，追求更高的視覺震撼，打造更好的品牌推廣。

天祿視訊這款產品是市面上迄今為止顯示效果最好的裸眼3D拼接墻。我們針對超高清裸眼立體顯示和DID拼接顯示墻特點，以及技術規格等要求，對系統功能需求、技術方面等做了較為詳盡的分析，提供真正合適的裸眼3D大屏幕。

拼接顯示系統設計方案。

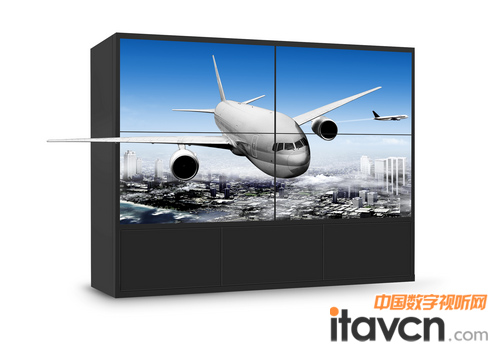

110寸4K裸眼3D拼接墻系統概況：

該拼接墻系統由一個2×2超窄邊(≤5.5mm)的55寸SAMSUNG DID(Digital Information Display)面板橫拼接單元組成。系統的其他組成部分是圖像拼接處理器(AMD專業拼接顯卡)、裸眼3D播放軟件、DP轉DVI線纜、鋁合金拼接框、鋁塑裝飾板等組成。

屏幕尺寸：55.0〃

拼接方式：2X2橫屏拼接

單屏可視區域：1209.6mm*680.4mm;

屏幕比例：16:9;

整屏可視面積：(1209.6mm*2)*(680.4mm*2)=3.29m² ;

單屏分辨率：1920*1080;

整屏分辨率：3840*2160;

像素點距：0.63mm*0.63mm;

高 亮 度：2D Mode(Standard)：500cd/m²

3D Mode(Standard):≥450cd/m²;

高對比度：2D Mode(Standard)：3500:1

3D Mode(Standard):≥3100:1

響應時間：8ms;

3D實現技術：狹縫/柱鏡光柵膜

可視視角：2D Mode H(Hor.)/V(Ver.)(Standard)：178°/178°

3D Mode(Standard):≥120°

色彩飽和度：≥92%

整體尺寸： 長：2520mm

寬：600mm

高：1920mm

使用壽命： ≥50000小時以上;

主機接口：DP接口、DVI接口、VGA接口、USB接口、SPDIF(數字同軸音頻輸出) 、RJ45網絡接口、5.1聲道音頻輸出等;

3D實現方式：TYLOO 3D Player

支持輸入信號格式：1080I/P 50/60Hz、720P 50/60 Hz、576I/P、480I/P、3840X2160、1920×1080、1440×900、1280×1024、1024×768等;

整屏亮度一致性：≥98%;

單屏控制方式：中英文語言切換、對比度、亮度、清晰度、色彩飽和度、色調、信號格式切換、色溫調節、重顯率設置、狀態顯示等;

智能散熱系統：溫控風扇、風扇自檢功能、節約能耗等

工作電壓：AC 110-240V~50/60Hz;

工作溫度：0-40℃;

工作濕度：15%-75%RH;

單體功率：≤350W;

外框材質：鋁合金金屬外框+鋁塑板，防靜電、防磁場、防強電場干擾等

同時結合了公司自主研發的TYLOO 3D Player播放系統，達到了視網膜級圖像顯示技術和裸眼3D視覺心理的完美結合。

110 寸4K裸眼3D拼接墻的特點

1.狹縫/柱鏡光柵裸眼3D圖像顯示技術：

通過狹縫/柱鏡光柵膜應用工藝和多視角圖像合成算法研究，實現無需其它輔助設備即可達到3D立體效果。

2.超高清立體圖像顯示：

通過2X2 4屏拼接是顯示屏物理分辨率達到3840*2160(簡稱4K)，從而使3D狀態下能達到1920*1080(簡稱2K)以上分辨率立體圖像顯示，從而使立體圖像質量更加細膩，立體顯示效果更加逼真。

3.超強的出屏效果

多視角的圖像合成算法是110寸4K裸眼3D拼接墻在不影響畫質為前提，可達到1.5米以上的視頻出屏距離，從而帶來強烈的視頻沖擊體驗感。

4.高亮度&高對比度&高色彩飽和度

DID(Digital Information Display)面板技術和柱鏡光柵膜應用工藝的完滿結合。從而是4K裸眼3D拼接墻在3D模式下也能達到高亮度、高對比度、高色彩飽和度，實現2D和3D的無縫銜接。

5.寬可視視角

在120°范圍內均可獲得立體視覺效果，滿足多人多視角觀看需要，從而大大提高了產品性能和市場需求。

6.2D/裸眼3D全兼容立體圖像播放軟件

立體圖像播放軟件同時兼容普通2D視頻播放和裸眼3D七上八下的八宮格、九宮格內容，自適應匹配不同的光柵參數,最多可支持28視點裸眼3D顯示。

7.定制化的廣告機功能

支持開機自動循環全屏播放功能、自動定時開關機等;支持視頻播放列表的創建、刪除、排序、修改等;視頻播放次數及播放時間統計及分析等;支持遠程智能內容控制等。

8.一體化產品設計理念：

原裝進口DID面板、工業級板卡和電源、專業級拼接顯卡、服務器級主機等模塊化架構，牢固可靠的鋁合金框架安裝裝置，省去配套安裝繁瑣的步驟，并讓操作簡單便捷。

110 寸4K裸眼3D拼接墻的關鍵技術

一、獨特的狹縫/柱鏡光柵膜設計

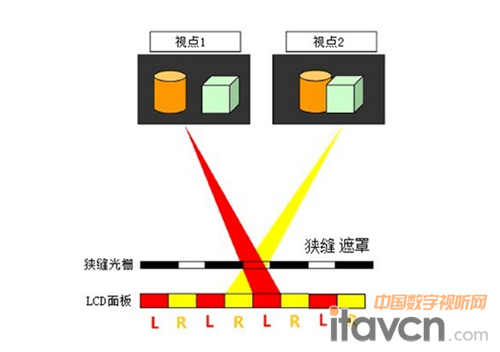

狹縫光柵膜采用具有一定斜率的鋸齒狀黑白條作為視差屏障，并針對狹縫光柵的基本參數透光條Ww、遮光條Wb、傾斜角度θ、進行不同排列組合和優化，從而得到最適合55寸DID面板拼接的狹縫光柵膜參數匹配。以下為狹縫光柵膜的成像原理圖：

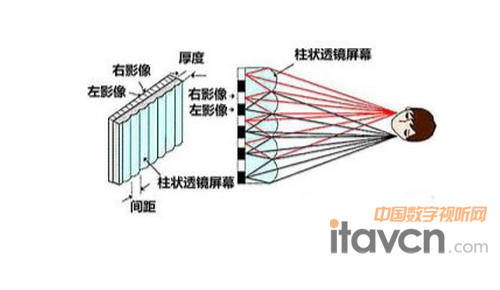

柱透鏡光柵膜采用具有一定斜率的柱狀透鏡平行排列而成，并針對柱透鏡光柵的基本參數折射率n、厚度d、間距p、傾斜角度θ、聚焦f和曲率半徑r進行不同排列組合和優化，從而得到最適合55寸DID面板拼接的柱鏡光柵膜參數匹配。以下為柱透鏡光柵的成像原理圖：

二、多視角圖像合成算法

為了提高顯示畫面質量，我們采用獨特的柱鏡光柵及與之匹配的圖像合成算法，將來自n個不同視圖(n>=2)的信息分量同時分配給3840*2160(簡稱4K)液晶屏面板上的一個像素，從而在特定的圖像顯示裝置分辨率的條件下盡可能的提高每個視圖的顯示分辨率，改善圖像顯示質量。

三、嵌入式圖像處理技術

天祿視訊專門為DID大屏拼接系統設計了一款全新的嵌入式圖像處理器，其獨特模塊化的設計，集成了多種信號解碼單元、畫面拼接處理單元。將這些數字信號接口經過簡單的手拉手式連接即可實現多路信號、多畫面、多方式顯示的功能，可以靈活方便的和液晶屏組成一個大屏幕拼接系統。

◆集成多路視頻信號源種類：HDMI、DVI、VGA

◆四路DVI數字信號輸入

◆可支持驅動3840*2160的液晶屏幕

四、圖像邊緣融合技術

圖像邊緣融合技術是可消除拼接單元之間由于物理尺寸誤差以及結構安裝誤差，而導致的拼接后的圖像變形，圖像位置不對位現象。軟件通過圖像邊緣識別技術，對圖像邊緣進行修復或則補償，從而達到比較好的效果。如下圖所示：

五、Display Adjust光柵校正軟件

4K裸眼3D拼接墻采用二塊超大尺寸(L=1200mm，W=650mm)狹縫/柱鏡光柵玻璃拼接而成，每塊狹縫/光柵玻璃各有二幅與55寸DID面板像素一一對應的狹縫/柱鏡光柵膜組成。狹縫/柱鏡光柵玻璃(狹縫/柱透鏡光柵膜+光學玻璃無縫貼合)通過鋁合金框中的3D安裝卡槽與55寸DID面板進行物理貼合。然后通過與狹縫/柱鏡光柵膜技術參數(透光條Ww、遮光條Wb、傾斜角度θ、柱透鏡的曲率半徑r等)匹配的Display Adjust軟件測試圖進行校正.Display Adjust軟件可以進行單屏與單幅狹縫/柱鏡光柵膜點對點的位置校準，也可以進行四屏與四幅狹縫/柱鏡光柵膜點對點的位置校準，校準誤差可精準到小數點后兩位，從而保證優秀的3D成像效果，最大限度的減少圖像串擾和莫爾紋干擾等。
