【中國數字視聽網訊】近幾年，平安城市的建設正在如火如荼的進行中，有不少地方提出分級的城市監控系統解決方案，即市局、分局、基層派出所各自建立自己的監控平臺系統，然后通過三級平臺聯網的形式來整合，最終實現實時運行、實時監控、實時保存、實時調用。分級規劃可以依照城市的規模及人口密度來定，對于系統規模稍小的城市可以通過調整分級級數，如市局、分局的兩級平臺部署，甚至可以市局為主的一級平臺部署建設，視具體情況而定。目前，這種分級平臺建設的方案符合現實的狀況，也有著積極的意義。

一、公安三級監控網絡的意義

首先分級建設是發展的必然，因為城市監控系統的建設在很早之前就已經開始，當時并沒有統一的頂層設計，因此形成了許多信息的孤島，后來的平安城市建設，除了增加新的設備外，其中有很重要的部分就是對原有系統進行聯網的整合，考慮到相關系統的建設、使用和維護單位，自然以行政單位作為劃分，形成分級建設與管理的模式。

 其次從應用本身考慮，最多的應用在基層單位，其次是分局，最后才是市局。在基層派出所中，民警每天會應對大量的侵財案件、民事糾紛、治安管理及群眾求助等日常事物，對監控系統的利用率會很高。因此，分級建設，從帶寬、存儲、數據服務等軟硬件資源上保障了基層需求，而通過聯網，打通上下層級間的數據通路，也能確保分局、市局對于基層的資源的應用需要，這樣的系統架構也相對科學。

二、公安三級監控網絡集成技術

1、系統分級架構

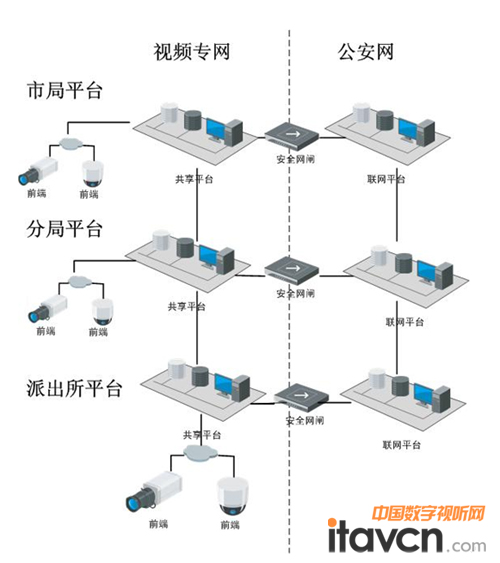

以下是平安城市建設中三級以市局、分局、派出所為分層單位的系統建設的理想的架構圖：

公安三級監控網絡集成技術與創新

從圖中看，每個派出所轄區內都建立有自己的一個平臺，負責各自轄區內的設備資源接入和整合。

在分局也建立平臺，主要的整合下轄各個派出所的數據，還有其他以分局層面建設、管理的監控系統。

 以此類推，各個分局的系統也將整合到市局的統一平臺中，除此之外，市局的平臺也將整合一些由市局層面建設、管理的監控系統。

 在系統架構中，存儲方式可采用分布式和集中式存儲的混合模式，分布式主要體現在每個派出所都有作為獨立的存儲單位，負責存儲各自轄區內的監控數據。其中的存儲設備可以含有DVR、NVR等多種形式。

在市局與分局的平臺中也會含有存儲單元，存儲的內容主要有：直接接入市局或分局的前端數據；某些接入到派出所平臺的重點數據進行冗余式存儲；結構化信息進行集中存儲，上文所說的集中式存儲也主要體現在這里。

2、雙網部署

在網絡布局上，目前的視頻監控網絡建設中，會涉及到兩張網，即公安網、視頻專網。視頻專網最初的建設初衷是為向大量的前端設備提供足夠的IP地址及保護公安內部信息安全性，理想情況下，在視頻專網與公安網中都建有系統平臺，所有監控視頻都接入到視頻專網中，再通過安全網閘與公安網的平臺進行連接。

 在現實情況中，有一些舊有系統由于之前就建立在公安網內，因此會直接接入公安網內的平臺。

3、網關聯網接入

在集成實施時，面對眾多的舊有系統，面對以前林林總總系統中的不同格式與協議，往往讓實施廠商感到頭疼，現在已經出臺了國家GB/T28181的聯網標準，給集成廠商一個明確的行動依據，但真正實施的時候還是需要人力與時間的投入。

以往的改造工程往往是使用通用的服務器集群來完成，現在廠商推出硬件化一體集成產品。此類產品采用電信級機柜框架及功能插板式硬件架構，保證硬件運行穩定性與性能擴展性，包括路由交換、轉碼、媒體服務、協議轉換等一系列的功能。同時內部集成了多家主流廠商的協議和編碼格式，

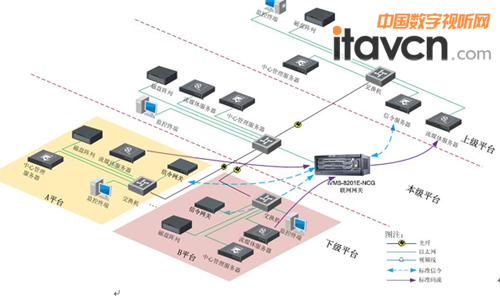

下圖是海康威視聯網網關的架構平臺。

公安三級監控網絡集成技術與創新

此類集成方案的優勢在于采用專用的DSP芯片提高轉碼的性能，插板式的功能項組合設計可應對不同的功能與性能要求，一體集成的設計更加穩定高效、減少空間的占用、也減少施工的繁瑣程度，相當于降低成本。

4、存儲技術

隨著城市監控的點位、清晰度與數據量的增長，DVR的模式已經不再適合城市級監控系統的發展需要，大型存儲陣列越來越多得到應用。傳統的IT存儲有NAS、DAS、SAN等幾種模式，在民用大型信息系統中應用較多的是IPSAN模式，但是IPSAN也并非專為監控系統設計，其部署需要配置存儲服務器，這成為了整個系統鏈路中的一個速度瓶頸，也是故障高發點。根據安防產業的發展的要求，已經出現流媒體直存存儲模式、云存儲等先進的海量數據存儲技術。

流媒體直存

 相比傳統的IPSAN存儲模式，流媒體模式主要特點如下：

 流媒體數據從前端到存儲實現直寫模式，無需存儲服務器中轉

 視頻塊數據結構存儲，消除磁盤碎片，節省磁盤空間與延長磁盤壽命

 實現更高的并行存儲量

 支持對國標聯網協議

 快速的視頻檢索與回放，增強用戶體驗。

目前各個主流的存儲產品廠商都推出了流媒體模式的產品，以下是海康威視流媒體直存產品CVR的數據流拓撲圖：

公安三級監控網絡集成技術與創新

云存儲

 面對日益增長的視頻數據，海康威視等主流安防廠商都給出了視頻云存儲解決方案。該技術方案是在業內公認的hadoop基礎上依據視頻特點進行深度定制的一套分布式系統管理軟件，適合大型的監控存儲系統改造，與可基于目前通用的服務器與存儲陣列設備的基礎上組建一個內部云系統，在添加少量的硬件設備的基礎上，帶來的云存儲的特有優勢：

 靈活的空間管理：支持線性拓展

 海量數據的快速檢索

 系統集成數據安全

 高兼容性

公安三級監控網絡集成技術與創新

5、平臺應用技術

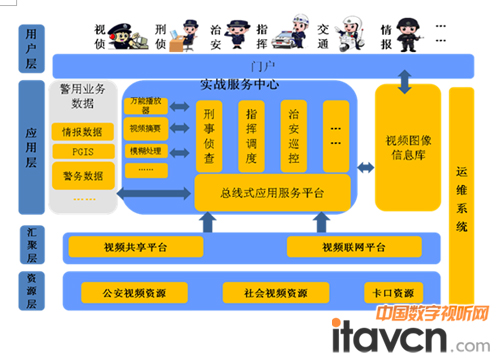

近幾年，監控平臺除了資源聯網外，注重實際應用的開發，方向在于把視頻的應用與公安業務應用結合起來，以下是海康威視應用平臺的部署邏輯：

公安三級監控網絡集成技術與創新
