【中國數字視聽網訊】本方案全面采用高清、智能、物聯網、3G應用技術，在“標準化、一體化、智能化”設計原則下與配網業務流程相融合，實現可視化運維管理，適用于地市公司進行全市智能配網管理的應用場景。

一、行業需求分析

配電作為電力系統發、輸、變、配環節中最貼近用戶的環節，和社會生產生活息息相關，有著極其重要的作用。提高配網的供電可靠性和供電質量，是實現人民安居樂業、經濟發展、生活富裕的重要保證。

近幾年針對配電設施的盜竊行為時有發生，同時老舊設備用電過負荷易過熱引發火災，防盜、防火就成為了配電生產管理的重心。綜合輔助系統的投運，能夠全方位感知配網運行環境，為可靠供電保駕護航。為此，供電公司對配網綜合輔助系統提出了更多的需求，主要表現在以下方面：

在綜合輔助系統的方案設計和項目實施時，嚴格按照國家電網的《電網視頻監控系統及接口》及相關電力標準，采用符合標準的硬件產品和監控平臺；

在重要配電區域，可按需部署高清攝像機，通過高清監控看清重要設備的細節部分，減少工作班的巡檢壓力；也可按需部署智能分析設備，變“被動監控”為“主動監控”，減少運維中心的監控壓力；

工作班成員在巡檢過程中，通過單兵、車載系統等移動視頻設備與后方實現生產搶修互動化，并在出勤后及時上傳錄像與巡檢工作流相關聯；

在高壓柜帶電區域，可部署無線溫度傳感器，實現設備運行狀態的全面感知，及時發現設備異常情況；

綜合輔助系統需支持多級監控，不同層級、不同部門、不同用戶可配置不同的權限，上下級之間可實現數據同步；

綜合輔助系統主站平臺需實現對前端系統的統一接入管理，前端輔助子系統間配置智能預案，一旦報警即可觸發相關聯動；

綜合輔助系統主站平臺需通過電力標準協議與配網生產及搶修指揮平臺實現信息互動，并通過平臺與配電自動化系統（DSCADA系統）進行信息交互、行為互動，以便調控中心對操作任務進行視頻核實；

綜合輔助系統主站系統須支持客戶端和瀏覽器訪問方式，呈現不同功能，同時支持手持終端模式，以便領導、專家隨時隨地對突發事件進行應急指揮；

綜合輔助系統主站系統需具備完善的運維管理功能，對數量龐大的視頻監控設備進行自動化巡檢，當巡檢結束后自動生成報表，以便運維部門及時處理。

二、智能配網綜合輔助系統解決方案

智能配網綜合輔助系統解決方案主要應用于電網公司各地市公司智能配網綜合輔助系統的建設及改造。

智能配網綜合輔助系統是集硬件、軟件、網絡于一體的大型聯網監控系統，以能源行業iVMS-8800平臺軟件為核心，實現多級聯網及跨區域監控，在調控中心/運維中心即可對前端系統集中監控、統一管理，為智能電網保駕護航。

1、系統架構

在“大運行”、“大檢修”建設體系下，調度、控制和巡檢、檢修、搶修分屬調度機構和檢修公司，但“三集五大”體系要求對資源實施集中管控、統一運作、優化配置。在這樣的背景下，可采用統一的智能配網綜合輔助系統，相關數據共享給對應職能部門。調度機構的調控中心可在倒閘操作時實時監控現場設備變位情況，檢修公司的運維（檢修）中心客戶端可在應用于配電設施運行狀態的日常巡視。

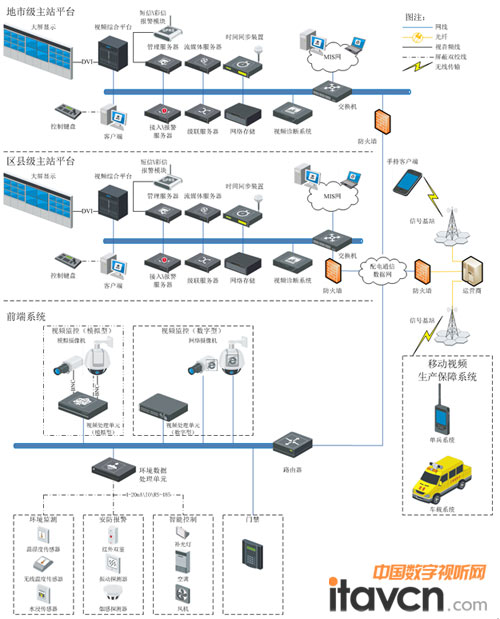

系統架構

以安防龍頭企業海康威視推出的智能配網方案為例，智能配網綜合輔助系統主要由前端系統、區縣級主站系統、地市級主站系統、移動視頻保障系統四部分組成。

1)前端系統

前端系統包括視頻監控、環境監測、安防報警、門禁、智能控制等系統，主要負責對配電設施視音頻、環境量、報警信息等信息進行采集、編碼、存儲及上傳。

2)區縣級主站系統

區縣級主站系統可管理縣域（城區）下屬配網的所有設備，接收由所轄前端系統上報的環境、告警等信息，滿足區縣級主站系統用戶視頻、環境信息查看、配網設備控制的需求，同時也提供相關的視頻、環境等信息給地市級主站系統。

3)地市級主站系統

地市級主站系統可管理全市配網的所有設備，接收由所轄區縣級主站系統及直屬前端系統上報的設備和環境信息，滿足地市級主站系統用戶視頻、環境信息查看、配網設備控制的需求。

4)移動視頻保障系統

移動視頻保障系統包括單兵系統、車載系統（車載動態取證系統、便攜式車載動態取證系統），能夠通過3G網絡提供前方實時視頻，為后方?jīng)Q策提供可靠依據。
