【中國數字視聽網訊】基于移動數據的LED顯示屏使用目前覆蓋范圍最廣、最穩定的GSM/GPRS/CDMA/小靈通網絡，在任何有移動網絡覆蓋的地方都可實時方便地通過短消息方式更新LED顯示屏的內容，有效解決了LED顯示屏數據更新麻煩、無法監控的困難，減輕了管理部門的工作負擔。隨著移動通信技術的發展及LED顯示屏幕應用范圍的進一步推廣，此種基于移動數據的LED顯示屏幕具有較大應用價值。LED電子顯示屏幕作為一種信息顯示設備，主要用于播放廣告、新聞、通知、天氣預報、時間、股票信息、航班信息、售票信息等，在站牌、交通路口、公交車、售票大廳、營業大廳、等候大廳、證券公司、機場、體育、氣象、交通控制等場所得到了越來越多的應用，具有廣闊的應用前景。

但是，傳統的LED顯示屏使用有線通信方式傳輸數據，受到地域和布線的嚴重限制。如果有大量的LED顯示屏同時工作，為LED顯示屏傳輸更新的數據就成為很麻煩的事，并且在沒有其他附加控制設備的情況下，LED顯示屏的管理部門也無法監控LED顯示屏的實際運行情況。

1系統構成及原理

此種基于移動數據的LED顯示屏幕系統由GSM無線收發模塊、MCU(單片機)、LED驅動電路、LED顯示屏幕四部分組成。原理框圖如圖1所示。

系統構成及原理

系統的控制中心為MCU(單片機)，本設計使用ATMEL公司的AT89C51芯片，它通過串口控制GSM無線模塊收發移動數據，并控制LED驅動電路及顯示屏幕將需要顯示的內容用適當的方式顯示出來。GSM無線收發模塊使用西門子公司的TC35i，配一張市面上常見的普通SIM卡，負責接收合法用戶通過移動網絡發過來的顯示內容，并將LED顯示屏的狀態數據通過移動網絡回傳給用戶。LED驅動電路及顯示屏幕與傳統方式基本相同[1，2]，采用具有“16PIN08接口”的LED單元板，可拼接成需要的屏幕尺寸。

使用時，用戶只需將希望在LED屏幕上顯示的內容在手機或電腦上按短信格式編輯好，然后像普通短信一樣發送給插在TC35i模塊中的SIM卡所對應的號碼。帶SIM卡的TC35i模塊接收到發來的短信后，首先檢查短信的發送者是否為合法用戶。若不是合法用戶，TC35i丟棄該短信；若是合法用戶，則取出要顯示的內容，并按要求的方式控制LED屏幕將信息顯示出來。同時，TC35i可將LED屏幕的狀態數據以短信格式發送給合法用戶。如此，利用移動通信網絡實現了顯示內容及狀態數據的雙向實時傳輸。

考慮到簡便性，本文以一塊32×64點陣的LED單元板顯示16×16點陣的漢字為例說明系統原理。至于更大尺寸的LED屏幕，只要將類似的多塊LED單元板通過“16PIN08接口”依次級聯即可。

2硬件實現

2.1TC35i模塊與單片機的硬件接口電路

本系統中移動數據的收發都依靠TC35i模塊進行。TC35i模塊集射頻電路和基帶處理于一體，可工作在GSM900MHz和DCS1800MHz兩個頻段，使用RS232串口與MCU(單片機)連接，其RS232數據接口符合GSM07.05和GSM07.07規范，使用標準的AT命令集。模塊通過50Ω的天線連接器連接天線，還通過40引腳的ZIF連接器實現電源和SIM卡支架的連接，以及指令、數據、語音信號及控制信號的雙向傳輸[3]。

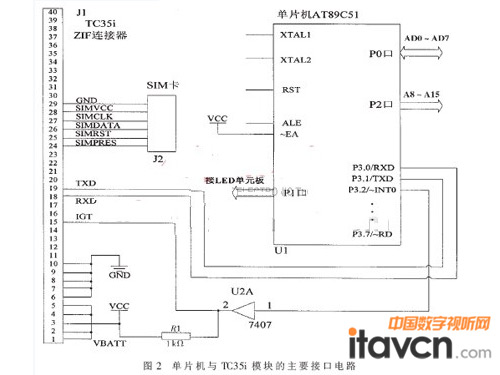

圖2 單片機與TC35i模塊的主要接口電路

圖2顯示了單片機和TC35i接口的關鍵部分。

需要注意，系統加電后，為使TC35i進入工作狀態，必須給IGT引腳加一延時大于100ms的低脈沖，并且電平下降持續時間不可超過1ms。啟動后，IGT應保持高電平(3.3V)。驅動IGT時，TC35i供電電壓不能低于3.3V，否則TC35i不能激活。另外，ZIF連接座的SIMPRES引腳用來檢測SIM卡是否插好，如果連接正確，則SIMPRES引腳輸出高電平，否則為低電平。

2.2單片機及LED顯示驅動電路

由于通過移動網絡短消息得到的只是漢字的內碼，而LED屏幕顯示需要漢字的點陣信息，所以在本系統中必須存放GB2312漢字點陣字庫，再加上LED屏幕顯示時需要存放大量的顯示數據，所以在單片機AT89C51的外圍擴展了64KB的RAM（62256）和512KB的Flash存儲器(29F040)。其中29F040存放點陣字庫(HZK16、ASC16)和Unicode轉GB2312碼表，62256做顯示緩存。單片機收到短消息后先把待顯示信息轉換成GB2312碼，顯示時再從29F040中讀出對應點陣信息存儲在62256中。

單片機P1口用于控制LED屏幕的顯示，其中P1.0～P1.3腳分別輸出4位行選信號A、B、C、D，ABCD從0000變到1111，逐行掃描1～16行點，將顯示數據依次顯示出來；P1.4腳輸出移位時鐘信號SHCLK，使得顯示數據可以依次進入LED單元板；P1.5腳輸出鎖存信號STB，使得顯示數據可以穩定輸出；P1.6腳輸出LED單元板的上16行的顯示數據R1，P1.7腳輸出LED單元板的下16行的顯示數據R2。

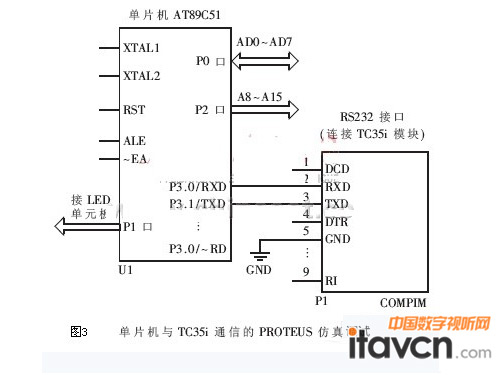

圖3 單片機與TC35i通信的PROTEUS訪真調試

32×64點陣的LED單元板用于顯示16點陣的漢字時，可以顯示２行，每行4個漢字。其組成電路如圖3。行驅動電路使用了2片74HC138芯片，上、下16行的列驅動電路都使用了8片74HC595芯片。具體顯示時采用動態掃描方式，單片機輸出的4位行選信號A、B、C、D經2片74HCl38譯碼后逐行掃描LED單元板的1～16行和17～32行；上16行的顯示數據R1及下16行的顯示數據R2在同一移位時鐘信號SHCLK的作用下分別依次打入各自的74HC595，最后在共同鎖存信號STB的作用下穩定輸出在74HC595的并行輸出端。

在實際制作LED單元板時，往往在74HCl38芯片輸出的行掃描線上再加上4953芯片以增加驅動能力。
