【中國數字視聽網訊】項目背景：

武漢市武昌區地方稅務局組建于1994年11月，負責武昌地區38000余戶納稅人的地方稅費征收管理工作。近年來，為了更加高效、便捷地為地方服務，武昌區地方稅務所加強了對經營業務數據收集、數據分析、動態跟蹤、智庫、風險預警等信息化系統的開發，選擇一套智能化、科技化、系統化的顯示控制系統顯得很重要。

項目方案：

針對該項目的具體招標要求，中達電通設計的解決方案是：在大廳中心安裝一套2行4列規模、單屏60寸DLP拼接大屏顯示系統組成顯示監測平臺。投影單元采用中達電通自主研發設計的多層電動前維護背投結構，可以靠墻安裝，大大提高了現場的空間使用率。配合中達電通推出的高性能VisionCON圖形拼接處理系統以及矩陣控制系統，操作者通過該平臺可以對所有應用的數據進行監控和分析，從而能直觀、全面地做出決策和風險管控。顯示監測平臺通過對關鍵參數的長期跟蹤數據分析，建立相關數據庫，得到關鍵的演化規律。

臺達DVS投影單元采用最新的LED光源燈泡，投影機芯工作原理如下圖：

LED與UHP色譜特性對比

采用第三代LED光源的臺達DVS系列投影顯示單元具有以下技術優勢：

超長燈泡壽命：LED為固態光源，其發光原理不同于傳統的UHP汞燈，且在發光過程中不會產生大量熱量，LED光源額定使用壽命可達60,000小時（超過五年）。

燈泡即時點亮：UHP汞燈點亮后需要經十幾秒鐘才能達到最高亮度，而DVS單元的LED光源可點亮瞬時達到最高亮度，實現即點即亮。

無需電動色輪：LED具有高速開/關性能，因此DVS系列單元投影機芯中無需配置電動色輪，紅、綠、藍三色LED能夠通過DLP芯片的控制快速排序，且其切換速度遠遠高于色輪，可明顯減少可見色彩的切換痕跡。

色域更寬、色彩更生動：LED的色譜特性和色彩范圍均大大超過基于色輪的傳統UHP汞燈系統，遠超EBU（歐洲廣播聯盟）標準。同時LED的色彩性能更容易控制，可更好地與顯示應用達到最佳匹配，并保障整屏的色彩均勻性。這一特性使DVS系列單元具有更好的色彩表現范圍及色彩飽和度，能夠呈現出最真實生動的自然色彩。

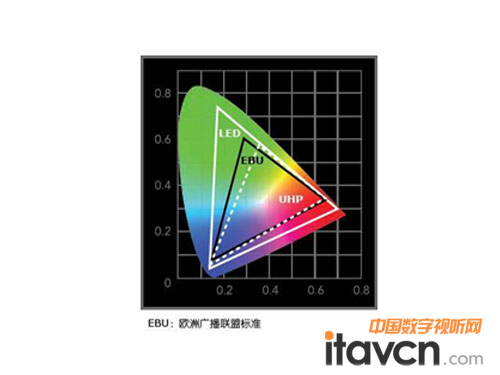

LED與UHP色譜特性對比

超寬色溫范圍：LED光源可在3200—10000K范圍內進行色溫調整，這一特性使得DVS系列單元能夠滿足一些對色溫有特殊要求的顯示應用，如廣電演播室、虛擬仿真等。

更理想的亮度控制、整屏均勻性更好：UHP汞燈的亮度僅可在10-25%的范圍內進行調節，而基于LED的高速特性，LED燈泡可以實現逐幀亮度調節，具有更廣的亮度控制范圍，且無需使用機械光圈來調節亮度。DVS系列單元投影機芯采用數字化亮度控制，色溫恒定，可更好的保障整屏的亮度色彩均勻性。

綠色環保：LED光源發熱量低，低噪音，且不含傳統汞燈中所采用的危險物質，是一種環保的"綠色"光源。

節省成本、真正免維護：DVS系列單元的LED光源機芯無需更換色輪和燈泡等耗材元件，且具有超長壽命，可在顯示墻壽命期內節省大量運行成本。此外，投影機芯采用全密封防塵光學設計，無需維護，使顯示墻實現真正的免維護。

DVS電動前維護顯示單元獨有技術：

獨有的電動屏幕開啟技術:屏幕采用由電機驅動液壓式杠桿原理的推出及翻轉裝置，可以電動方式從前方打開屏幕，保證了即使屏幕之間相互擠緊時也可以方便的將屏幕推出，屏幕的推出及收回操作精確平穩，保護屏幕不會受到損傷，使得安裝維護人員可以方便的對單元內部的部件包括接口模塊、燈泡、色輪等進行維護操作。

獨有的電動六軸調整技術:畫面幾何調整采用電動六軸光學調整機構，電動六軸的每個軸向均采用精密電機控制，可通過調試軟件或遙控器給每個單元電動六軸機構發出指令，電動六軸調整電機即可自動進行相應的調節，每個軸向均可達到0.1mm級的調節精度，遠高于手動調節的精度，從而更精確的調整每個單元的畫面幾何，實現圖像的無縫拼接顯示。

獨特的電動調節整合技術:DVS電動前維護顯示單元的電動六軸與電動屏幕采用同一個控制模組，并與光機控制技術整合，通過光機的遙控器和調試菜單界面，既可以進行電動六軸的幾何調節，又可以進行屏幕及反射鏡的機械調整，真正實現了前維護單元的電動調試全面自動化。

獨特的箱體散熱通道設計:DVS電動前維護顯示單元采用獨特的縱向雙風道散熱結構設計，采用先進的強制冷卻及空氣對流設計原理，形成高效的空氣對流散熱系統，具備多組冷卻風扇，可將單元內部的熱量通過縱向散熱通道快速排出，多層堆疊時也不需要預留后部散熱空間。

獨特的箱體散熱通道設計
