【中國數字視聽網訊】十多年來，圖像拼接控制器作為大屏幕顯示綜合信息系統的重要控制核心，為大屏顯示帶來了眾多視覺體驗：海量圖像數據集中顯示，超大畫幅高清呈現，多圖層自由疊加，場景輪巡切換，等等。這些熟悉的大屏顯示功能，在軍事、安全、交通、能源、通訊、航天、金融、政府等領域得到了廣泛應用。

然而，隨著技術的演進，信息世界表現出了新的數據特性，如監控前端的數字化、網絡化，管理平臺的跨區域聯動需求，個人手持信息終端的普及應用，多點觸控體驗要求，這些新的應用需求，催生了新一代的圖像綜合控制系統：XNet網絡分布式拼接控制器。

區別于傳統一代的PCI總線工控機架構圖像控制器，和傳統二代的單臺箱體嵌入式圖像控制器，新一代的XNet網絡分布式拼接控制器采用了節點分布、網絡傳輸、智能運算的系統體系，以高帶寬千兆網絡為載體，將專業的無損圖像編解碼、精細圖像縮放算法、多用戶圖像數據交互等核心運算合理分配到眾多分布式運算節點，實現了眾多令人激動的大屏顯示創新體驗：系統規模靈活增減，節點參數即插即配，海量規模信號管理，軟件虛擬超大分辨率桌面，大屏幕整屏回顯錄播，兼具網絡矩陣功能，異地多組大屏聯動，單屏64圖層疊加，輸入信號64份拷貝上屏，軟件抓屏信息上屏，控制軟件信號預覽，多點觸控平板電腦操控，輕量施工布線簡潔，長線無損傳輸，硬件系統穩定······

XNet系統應用體驗

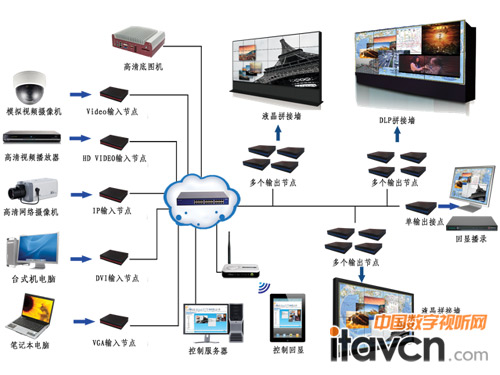

1、大屏系統靈活配置

大屏系統靈活配置

大屏系統靈活配置XNet采用了數字化、網絡化的系統結構，并不間斷全網掃描節點狀態，使得XNet圖像拼接網絡可以隨時調整節點配置。比如，需要增加一路VGA信號上屏，即時插上一路XNet-I-VGA節點即可。需要在大屏兩側各增加一組2*2液晶，直接加上4個XNet-O-DVI節點即可。另外，上屏信號源格式可以實時自動識別，比如VGA采集信號由1024*768切換到1920*1080，無需用戶介入，系統自動實現信號格式匹配，最優化的調整采集與顯示分辨率。

由于采用分布式結構，XNet系統容量幾乎不受硬件規模限制，數百路輸入輸出信號的大屏系統可以輕松搭建。反過來看，傳統一代受到主板PCI總線規模，及系統功率容量與熱容量限制，傳統二代則受到差分交換芯片路數與背板長線布局的限制，大型項目望而卻步，勉強為之也是故障頻發。

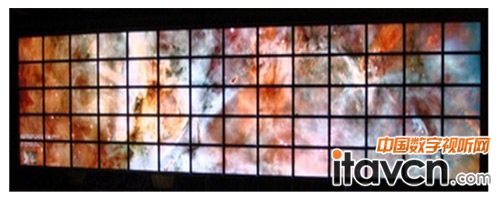

2、軟件虛擬超大桌面

軟件虛擬超大桌面

XNet的另一個創新功能就是純軟件的虛擬超大桌面。通過普通電腦的千兆網口，安裝一個XNet虛擬網絡顯卡驅動，則可以將電腦中的超大分辨率圖像輕松送到大屏幕上，實現點到點的超清畫面震撼顯示。并可以靈活配置分辨率，直接與第三方高清圖像數據軟件對接，例如地理信息系統（GIS）、衛星定位系統（GPS）、電力監控系統（SCADA）、行車調度信號系統（SIG）等。相對傳統控制器的圖像采集卡的方式，XNet高清底圖軟件表現出強大的靈活性、穩定性和經濟性。
