LED顯示屏系統組成

LED顯示屏系統由三大部分組成：顯示屏體、數據處理和控制計算機。各部分示意圖如下：

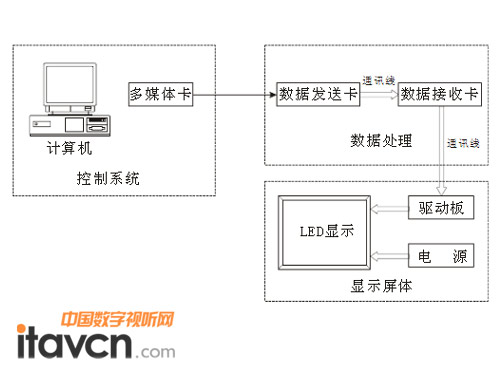

LED顯示屏系統組成示意圖

控制計算機負責接收和處理外來的信號，并通過DVI卡將信號轉換為L(zhǎng)ED屏體適用的數字信號。數據處理部分是將多媒體卡生成的數字信號通過差分及復合后送到LED屏體。顯示屏體將數字信號以圖形圖像的方式表達出來。顯示屏體

顯示屏體主要由顯示模塊、顯示驅動電路板、電源和顯示單元板幾部分組成。顯示模塊是由像素點組成的顯示單元。像素點內植有發光二極管（英文縮寫“LED”）。其中雙基色顯示屏的發光二極管有二種基色：紅（R）、綠（G）。通過控制使得兩種基色都具有256種變化，則每個像素點可獲得65,536種彩色色調。由幾萬個像素點組成的整個顯示屏就能表現色彩豐富的圖像效果。

顯示驅動電路板由大規模集成電路和線路板構成。以插接方式與顯示模組連接，作為顯示模組的載體，同時擔負了對顯示數據的傳輸和驅動。驅動IC采用專用于LED顯示屏的驅動芯片，具有恒流、每個發光點亮度可調等先進的控制功能。

顯示屏專用直流開關電源為顯示模組提供了恒定、精確的工作電壓。此種開關電源具有恒壓特性，輸出電壓不隨負載的變化而變化，并具有過壓、過流、過熱等保護功能，是顯示系統正常、穩定工作的基本保證。

數據處理部分由數據發送卡、數據接收卡和高速數據電纜組成。

數據處理

數據處理部分由數據發送卡、數據接收卡和高速數據電纜組成。

數據發送卡安裝在控制計算機旁邊，是VGA顯示卡到大屏之間的接口卡,通過該卡,VGA顯示屏上的數據以120幀/秒的速率實時向大屏傳送。

高速數據傳輸電纜作為數字信號的傳輸載體，消除了高頻弱信號傳輸產生的干擾，增加了系統的穩定性和可靠性。

數據接收卡接收來自發送卡的數字信號，將所接受的信息自動分配到大屏幕的每個顯示單元，并向顯示屏屏體提供完成顯示所需要的各種控制信號，使顯示屏屏體可再現層次豐富、動態感強的畫面。通過不同的算法控制時序以產生灰度。同時可以暫存大量的視頻信號，并向屏體掃描。數據接收卡保證了顯示畫面色彩的真實性、動作的平滑性和圖像的穩定性。其元件分布圖如下：

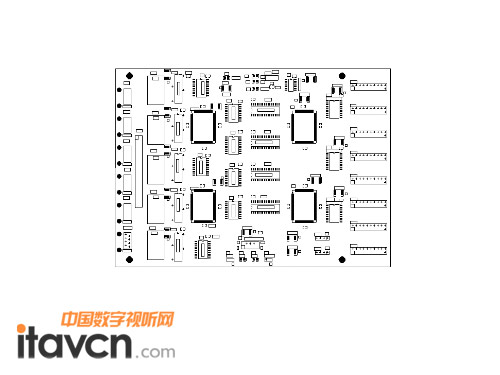

顯示屏元件分布圖

數據發送卡和接收卡是連接控制主機和顯示屏體的橋梁。在卡上采用了美國LATTICS公司的現場可編程邏輯陣列（FPGA）MACH4，極大的提高了系統的集成度和靈活性。
