在剛剛結束的美國CES2009國際消費電子展會上，眾多的投影機品牌紛紛展出了自己的手持投影機，各有特色。其中既有手機體積大小的，也有可折疊。而作為第一款正式上市銷售的手持投影機，奧圖碼PK-101也在展會上亮相，并獲得了CES 2009“影像顯示器”類“設計暨工程創新獎” (CES 2009 Innovations Design and Engineering Award)，一時間成為了本屆消費電子展會炙手可熱的產品。而與此同時，國外媒體在近期也放出了這款熱門單品的獨家拆解照片。

　　究竟時尚緊湊的手持投影機奧圖碼PK-101內部結構如何？是怎么樣把眾多的投影部件集成到如此小的機身上的呢？下面我們通過拆解圖片來詳細了解。

2008年10月末在國內發布的手持投影機奧圖碼PK-101

●奧圖碼PK-101開蓋

　　首先，將奧圖碼PK-101投影機后部的電池蓋取下，我們可以看到內置了類似手機一樣的鋰電池。

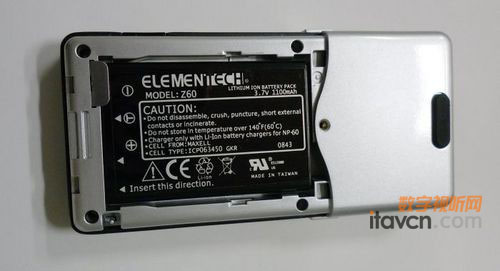

奧圖碼PK-101后蓋，電池容量為3.7V，1100mAh

奧圖碼PK-101后蓋，電池容量為3.7V，1100mAh

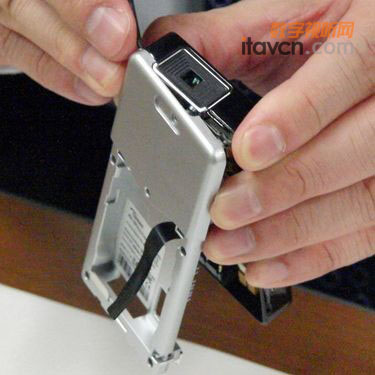

　　然后，我們取下投影機上的螺絲，打開投影機內部，將其分離成兩部分，前部后部以及各部件。內部的結構可以很清楚的看到，包括一個光學模組和一個主基板。

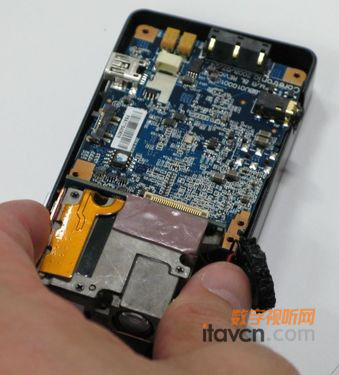

奧圖碼PK-101主基板和光學組件

　　光學模組包括顯示部件，例如DMD芯片和LED光源以及一個專門的光學部分。而主基板則包括DMD驅動LSI以及其他電子部件。

•
