【數字視聽網訊】從20世紀20年代控制室進入工廠開始，控制室迄今已經歷了三階段演進，現在進入了第四階段的網絡分布式時代，控制中心將把內部所有(或者大部分)的基礎設施連接起來，形成跨控制室應用，未來的應用前景巨大。

威創視訊學院

網絡分布式系統科普專欄之六

一、控制室解決方案演變歷史

在20世紀20年代控制室進入工廠，得到普遍使用，用于生產控制，在“24 / 7 / 365”基礎上進行連續的視頻監控和記錄，用于安全管理。控制室作為一個中心空間，可以監視和控制大型物理設施或物理分散的服務�？v觀控制室的歷史發展，大致可分為如下幾個階段：

早期控制室，幾乎完全由固定的分立元件組成:手動開關、指示燈、條形圖、指針式儀表、錄像機、報警器等�？刂剖业囊�(guī)模很大，在控制盤上布滿了各種指示儀表、操作開關和報警信號。操縱員操作活動范圍很大，工作負擔沉重，神經高度緊張，因而操作失誤較多。

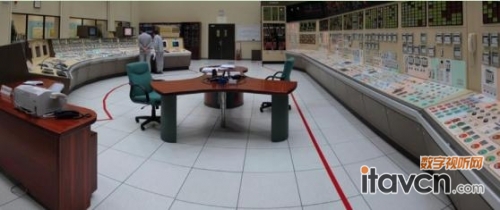

圖1-1 早期控制室示例圖

第二階段控制室，將視頻顯示單元和鍵盤裝入控制面板，改善人機接口界面，利用計算機信息處理和顯示。此階段的視頻顯示單元是操作員的主要信息來源，采用CRT(Cathode-Ray-Tube)顯示器。CRT和數字化計算機技術在控制室設計中的應用，大大增強了控制室對信息的處理和顯示能力，使信息的集中顯示成為可能，因而大大減少了傳統儀表的數量，簡化了控制室的設備布置，從而在很大程度上減輕了操縱員的負擔。

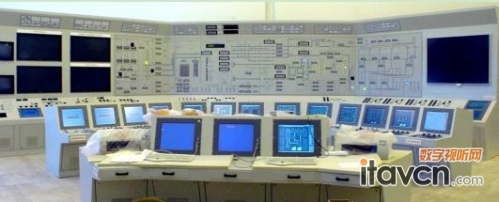

圖1-2 第二階段控制室示例圖

第三階段控制室，隨著計算機技術、電子顯示技術和通信技術的發展，采用了最新的人機接口技術，包括高可靠性的數字技術、網絡傳輸技術、大屏幕顯示技術和人工智能等，進一步強化了運行支持功能，增強操作員支持功能，提高了運行的可靠性。控制室能夠?yàn)檫\(yùn)行人員提供便于正確判斷狀態和操作的合適信息，避免了過多信息造成的混亂和過少信息造成的誤判斷和誤操作。

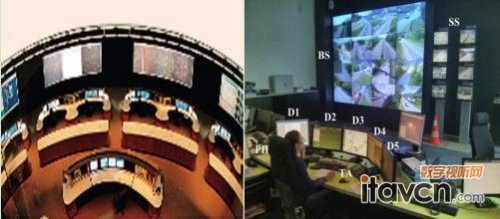

圖1-3 第三階段控制室示例圖

第四階段控制室，隨著信息技術(IT)飛速發展，因特網、個人計算機的廣泛使用、電子郵件的使用增加、搜索引擎以及信息分享設施(例如Facebook、微信等)打破了現有的方式，使人們用新的方法獲取信息。如今，人們面臨著一個新的范式轉換，在新工業和新科技廣泛運用的專業領域，控制中心概念已在逐漸興起，替代控制室概念。相對于控制室，控制中心具有更廣的監管、控制特征。

例如，傳輸與控制系統可具有非常復雜的層級處理，無論身在何處(地區、國家、全球)，這種處理將使傳輸發生在不同水平的層級上。不同層級間的操作將通過子系統的網絡實現，進入了網絡分布式時代�？刂浦行膶褍�(nèi)部所有(或者大部分)的基礎設施連接起來，形成跨控制室應用，未來的應用前景巨大。

表1-1 不同階段控制室性能比較

二、威創跨控制室應用解決方案

針對傳統控制室應用中多業務匯聚無法統籌管控，人機不分離，多套鍵鼠管控多臺PC，且坐席信號無法與拼接屏聯動，權限管理復雜，維護不便，各系統之間也無法做到互聯互通協同等諸多痛點，作為全球控制室解決方案的領導者，威創持續推出領先的控制室解決方案，新推出的eCon網絡分布式系統正助力新一輪跨控制室應用系統的構建，引領行業的潮流。

威創eCon網絡分布式系統提供了坐席、大墻屏控整體解決方案，配合全景融合監視和使用方式，以及可視化展示應用，為用戶提供完整的一體化配套解決方案，真正做到顯控用一體化結合。該系統把相互隔離的信息整合起來，實現資源共享、控制管理、綜合研判的集中化功能，可以快速調取各種信息，信息實時傳輸推送。有效減輕管理人員和操作人員的工作壓力、提升決策、協作能力與效率。

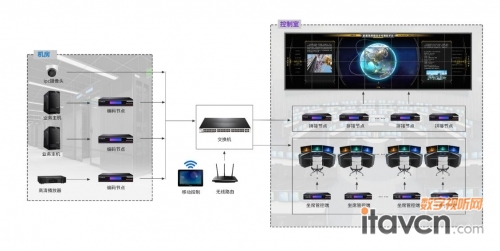

圖1-4 eCon網絡分布式系統物理部署圖
