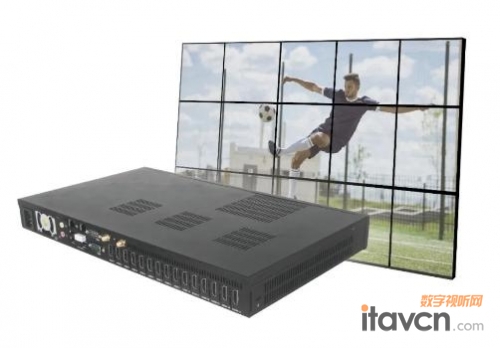

【數字視聽網訊】在杰和科技近期發布的嵌入式數字標牌系列產品中，支持十五屏高清視頻輸出的杰和G1568尤為引人注目。4.3cm的厚度，40cm*23cm的機殼;無需分屏器、高清混合矩陣，就能單機完成15塊LCD屏幕的輸出和拼接。在商用顯示行業內，是難以想象的。如果真如產品描述，可以做到屏幕直連即可輸出畫面，那么，憑借緊湊的產品尺寸設計，多屏拼接墻方案將能夠覆蓋更多的場景，為更廣泛的拼接屏應用提供技術基礎。

杰和科技G1568

拿到杰和G1568整機，重量上讓人有些意外，拙樸的全金屬機殼沒有比家用主機輕很多，對于復雜的安放環境，外殼擁有良好的承重能力;可以看到所有的折彎和卷邊，都進行了倒角，不會有刮手和鋒利的感覺;在按鈕和接口的外觀上，杰和G1568延續了杰和科技數字標牌產品一貫的高品質要求，孔位、絲印、按鈕的質量要求都非常考究，力求精確和平整;背部的15個HDMI輸出接口標準統一，表面鍍層十分亮眼，隱約嗅到一股“黑科技”的味道。

杰和G1568面向的客戶多為系統集成商和屏幕生產廠商，杰和G1568沒有選擇常規板貼CPU的方式設計這款嵌入式產品，而選擇了預留CPU插槽的形式。如此設計的優勢在于，客戶可以根據具體方案的不同，靈活選擇滿足需求的Intel第八代CPU;另外，相比于嵌入式方案板貼的U系列CPU，桌面級的CPU處理性能會有顯著的提升。因為整機的機身在同類設備中已經非常緊湊，出于散熱和運行穩定性的考慮，允許接入CPU的TDP最大設定在65W，在測試中已能夠兼容Intel® Core™ i3-8100/i5-8400T/i5-8400等多款CPU，滿足多屏拼接應用場景下的需求。

常規分屏方案多采用分屏器、矩陣或者接入FGPA卡，對畫面進行點對點的輸出處理，達到每個屏幕都具有高清分辨率的效果。這種方案下大部分的視頻信號分配和處理都由控制器完成。控制器的尺寸普遍接近工控機箱，用于監控機房尚可，但對于寸土寸金的商用場景，若想要輸出高質量的畫面，且不影響店面的美觀就難以雙全;而分屏器方案則是將一路視頻輸出信號分割為多個部分，僅能做到屏幕的分割放大，且隨放大的比例增加，單個屏幕的分辨率會出現明顯的下降。

杰和G1568是如何做到整機僅有17寸顯示器大小，并能保證高分辨率畫面輸出的呢?

查閱規格書可以了解到，杰和G1568內置了2張AMD E8860顯卡。E8860 作為AMD首款采用GCN架構的嵌入式GPU產品，MXM接口Type A版本的E8860突出了嵌入式產品輕量化的設計理念，在使用配套散熱風扇套件的情況下，尺寸也僅有PCIe接口顯卡的一半，這讓杰和G1568有機會擁有4.3cm厚度的超緊湊外觀;E8860在50W的設計功耗下，能夠提供768GFLOPS的單精度浮點能力，“吃得少，干得多”;最為重要的，AMD E8860擁有6個視頻顯示接口同時輸出的能力，縱觀桌面級顯卡，能夠做到6個視頻輸出的屈指可數，雙顯卡交火，達到12塊屏幕單屏4K分辨率輸出;輔以AMD的eyefinity寬域技術，屏幕間的拼接表現更加出眾。

細心的朋友可能注意到，杰和G1568擁有同時輸出15塊屏幕的能力，那么剩下的三個視頻信號是從哪里來的呢?答案是核心顯卡。將核心集成顯卡的冗余充分利用，挑戰業內單機源生視頻顯示輸出數量的極限。

性能與技術上的深度融合，帶來的不僅是震撼的拼接效果。杰和G1568內置了EDID屏幕識別技術，可以對支持該功能的顯示器進行快速的系統識別。在使用中，只需要用視頻數據線將G1568與屏幕連接，就可以即時獲得拼接完成的畫面。在顯示器出現問題時，斷電G1568并拔出接入的顯示器，再次上電時系統就會對已接入的顯示重新進行布局，不會影響畫面的完整性。

小結

作為一款專為多屏拼接打造高性能主機，杰和G1568擁有驅動15塊4K屏幕并完美拼接的強大能力;超緊湊的機身設計更是讓多屏拼接的應用大范圍擴展，在行業內擁有其難以替代的地位。綜合外觀和易用性方面的優秀設計，相信能夠為多屏拼接方案點燃新的火花。
