【數字視聽網訊】除了面向主流需求的大型音頻解決方案，QSC對于小型項目也有很多方案可供選擇。這些項目包括，私人放映室、高端家庭影院，甚至是承辦各類小型團隊活動并以放映為主的多媒體室等。

雖然QSC可以支持所有尺寸的項目，但今天我們現在先了解一下長度在10米及以下的小型房間，并假設使用的是放映機和穿孔熒幕。(我們同樣可以支持LED熒幕，不過LED方案留到之后的文章再說)

QSC數字電影系列(DCS)熒幕通道和低頻揚聲器對于小房間來說的關鍵優勢在于較薄的箱體。由于這些揚聲器安裝于穿孔熒幕的后面，所以它們設計的越薄越好，從而節省更多寶貴的空間。用于標準影廳的揚聲器幾乎比我們小影廳解決方案的揚聲器還要厚2倍以上。

在進行設備的選擇之前，應當先確定好預算和想要達到的系統性能。

如果目標是需要最佳性能，那么DCS參考級監聽系統(RMS)便是最合適不過的選擇。這套系統中使用了最好的傳感器，并結合了Q-SYS DSP強大的處理和控制功能，這套方案在功率、性能和靈活性上均能滿足大部分項目的嚴格要求。如果想要高性價比，那么最佳選擇為：SC 1120和SC 1150熒幕通道揚聲器配合SB 1180低頻揚聲器。當與DPM數字處理器以及DCA功放搭配使用時，它們可以在較低的價格下得到更全面的性能。

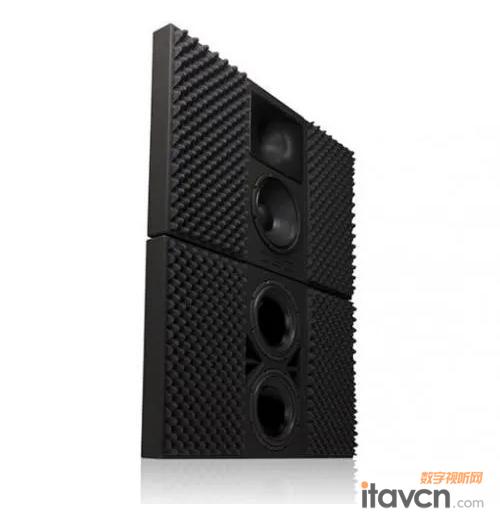

當無法安裝緩沖墻時可以選擇安裝與RMS揚聲器配套的緩沖翼套裝(RBK-12)

如果你選擇要使用參考級監聽系統，那就需要搭配Q-SYS處理器和DCA功放，這樣才能作為一套完整的解決方案而得到性能的最大化。然后還要考慮環繞揚聲器的選擇，以及使用Q-SYS 510c處理器時輸入端和輸出端的選擇。

如果需要HDMI輸入時，在設計系統的時候就要加入DCIO-H，DCIO-H提供了HDMI的橋接連接，HDMI的音頻源會輸入Q-SYS進行下一步的處理，視頻源部分則會通過HDMI口傳入放映機。DTS和杜比環繞聲的解碼(Dolby Digital Plus™，Dolby® Surround 7.1和 DTS-HD®)由DCIO-H提供，同時也支持矩陣環繞聲左右聲道。如果使用的是DCI標準的服務器和放映機，DCIO-H配有一個16通道的AES數字音頻輸入端口可以通過一對RJ-45接口快速的與各種數字電影服務器進行連接，如Doremi、GDC、Dolby和Barco。

DCIO-H還提供了支持紅外輔助聽述系統的音頻輸出以及支持有源或無源放映室監聽揚聲器的輸出。一個麥克風XLR接口和一個mini-jack接口完善了輸入端的種類。配備了4個繼電器來控制例如調光器，幕簾系統等的外部設備，這些控制都可通過Q-SYS控制界面以及編程來完成。

如果你不需要HDMI功能，則可以通過給Core 510C處理器搭配不同的I/O卡來滿足使用DCI服務器的項目中對各種輸入和輸出接口的需求。CIAES-16 AES數字輸入卡和DCIO-H直連大多數服務器時，擁有的輸入通道數量都為16通道。

音頻通過Core 510c內部的CODP4 DataPort I/O卡傳輸到DCA功放。最少需要3塊DataPort卡來滿足左，中，右以及低頻通道。第4張卡可以支持最多4個環繞聲區域的7.1聲道系統。如果還需增加其它揚聲器或者聲音區域則需要更多的DataPort擴展卡。每張擴展卡可以支持2組數據接口，最多4個驅動通道，DataPort接口讓功放的連接更為簡便，同時還為Q-SYS提供了完整的控制和信號監控。

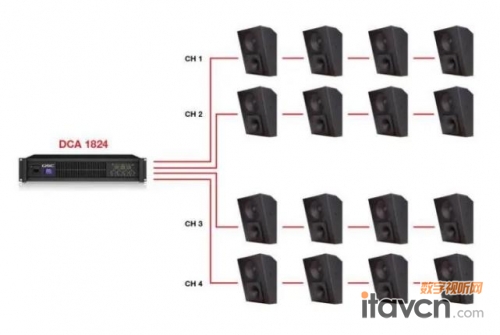

RMS上的每個通道都需要連接DCA 1222和DCA 3022雙通道功放。必須要使用這個型號來達到系統要求的功率和增益。環繞區域揚聲器通常使用DCA 1824 四通道功放來驅動，DCA 1824在所有揚聲器平行接入時到達最低的每通道2歐姆。

QSC為小房間的環繞揚聲器提供了很多選擇，如果需要的是常規電影風格的環繞揚聲器，SR 8200是小房間的完美選擇。其內置的15度緩沖角度可以讓揚聲器平行安裝于墻面時仍然有正確的指向和覆蓋。配套的QM-SW支架便宜又好用，可以有效、簡便的將SR系列揚聲器安裝在側墻上。如果房間內有較大的傾斜，QM-BW后墻支架可以提供額外的8度下傾斜角度，從而使得后環繞聲道可以提供更好的聲音覆蓋。QSC的約克指向調整支架，可以滿足各種靈活指向的需求，同時第三方的支架2軸支架可以完美的支持DCS SR全系揚聲器。

QSC AcousticDesign™ 系列平面安裝揚聲器也可以做為環繞揚聲器使用。AD-S揚聲器有一系列從4到12寸不同大小的型號，黑白兩種顏色可供選擇。內置X-Mount的支架系統具有2軸的特性，揚聲器可在水平或垂直方向上進行安裝。對于天花板比較低的情況，水平安裝對于需要高度來滿足覆蓋區域來說是最好的選擇。

AD-S6對于小房間也是很好的選擇，軟的圓頂高音單元安裝在一個105度的波導管上面，有著特別優秀的性能，配合Q-SYS內置的Correction™ DSP設定更是出彩。在16歐的抗阻下可以輕易的進行并聯，如果對大功率有需求，可以搭配DCA 1644 四通道功放使用，每個通道最多可以連接4個16歐的揚聲器。

對于小房間來說，環繞揚聲器的理想位置是房間后部2/3的位置，間隔1.2m到1.8m。與大房間相比，小房間的環繞揚聲器的間距更小，這樣才能產生優秀的聲場和消除每個揚聲器的突兀感。對于7.1系統，后墻最少要有4個揚聲器，因為7.1中有左后和右后兩個聲道，而兩個后環繞揚聲器對于5.1系統是可以滿足的，因為他們和側墻的揚聲器用的是相同的聲道。大多數小型房間的每邊側墻上也需要最少3個揚聲器來達到好的效果。

Q-SYS提供了豐富的系統控制方式，同時免去了額外控制單元的需求。Q-SYS有著豐富的控制插件和定制化的腳本來支持幾乎所有的以太網基礎上的第三方設備。Q-SYS支持制作定制化的圖像型用戶控制界面，用戶可以通過QSC TSC系列觸屏控制器或者無線連接的iOS設備在定制化界面上對系統進行控制。Q-SYS還支持非常豐富的第三方設備，如視頻交換機或繼電器，和GPIO界面來實現各種定制化的控制。

QSC影院應用工程師們很樂于幫助客戶找到最理想的系統設置。首先工程師們需要知道房間的詳細信息、性能要求以及是否有其他設備需要集成到系統中。他們會在這些基礎上找到能滿足你所有音頻和控制要求的系統。

在下期文章中，我們會講到SC 1120和SC 1150熒幕通道揚聲器以及各種其他功放和處理器的選擇。
