1. 概述

分布式矩陣，是近年來提到和應用最多的項目方案，逐漸成為主流趨勢。對比傳統矩陣，分布式的優點也很明顯：各個節點通過交換機連接控制，網線和光纖的傳輸不受距離的限制;各節點之間相互不干擾，維護方便。同時分布式方案應用很廣：指揮調度、視頻會議、電子標牌、信息發布等。隨著4K超高清電視的普及、支持4K分辨率的攝像機、顯示屏、高清機頂盒等產品增多，對音視頻切換和分配穩定性的要求較高。為此FoxunHD科訊高清推出了一款基于海思芯片符合H.265標準分布式管理系統，配備cmp綜合管理平臺，支持高達4K分辨率的分布式矩陣產品FX-MM19。

2. 市場應用分析

在當前，會議室、多功能報告廳、指揮中心和智能家居等場所的音視頻系

需求特征如下：

前端信號源設備多，有筆記本電腦、高清攝像機、投影儀和機頂盒

要求兼容性好，擴展方便;

信息任意調用，傳輸分享方便, 采用屏蔽網線或光纖傳輸，大大簡化布線(極大的節省布線成本和人工)和提高信號傳輸的安全性和減少外界干擾。

場景描述：(針對會議室、指揮中心、安全監控中心)

支持所有輸入信號源在不同地點的任意顯示屏終端上(包括投影機、液晶電視、大屏分割、DLP背投拼接墻、LCD液晶拼接墻、PDP等離子拼接墻)任意顯示，可以實現可視化、拼接、分割與kvm坐席功能;

清晰自然的聲音效果;

操作界面簡單、快速、明細;

3. FX-MM19功能與應用

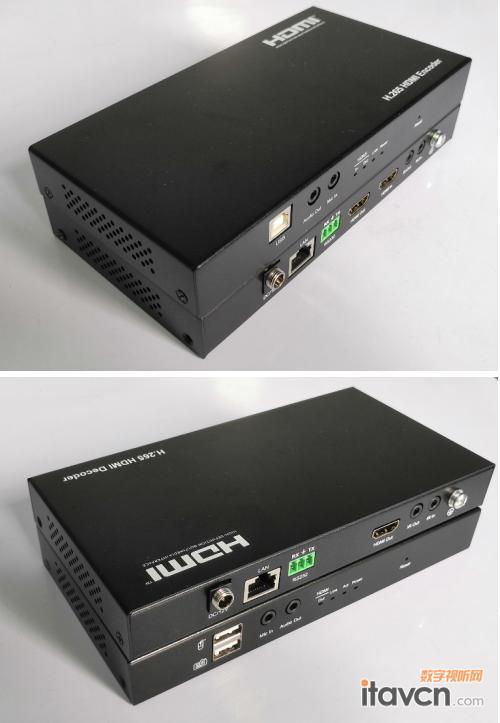

3.1產品圖片

3.2規格表

3.3特點

Ø 支持1路基于H.264或H.265標準編碼的視頻流

Ø 支持cbr/vbr兩種編碼方式，碼率最高可達100Mbps

Ø 音頻編碼格式支持AAC

Ø HDMI輸入輸出支持HDCP2.2、HDMI1.4

Ø 支持基于RTSP/RTMP協議的媒體流傳輸

Ø 支持網絡時間同步

Ø 支持斷網重連

Ø 支持視頻和音頻參數設置

Ø 支持音視頻同步

Ø 支持網絡參數配置

Ø 支持設備端和平臺端升級、重啟和復位

Ø 平臺端支持實時開關OSD，用于顯示固件版本、IP地址、MAC地址等

Ø 支持圖像拼接、分割、多對多控制方式

Ø 支持拼接顯示屏的邊框消隱功能

Ø 支持場景保存，一鍵調用。系統中具備可編程存儲能力

Ø 支持圖像抓取捕捉功能

Ø 系統為完全分布式結構，支持POE供電，無服務器，無系統癱瘓風險，單元接入可達200+，系統極易擴容升級;

Ø 支持RS232接口設備協議透明傳輸;

Ø 支持IR控制協議透傳;

Ø 信號預覽：實時瀏覽調整功能，系統具備交互式控制和顯示功能：a)在控制端可預覽所有單元發出的視頻;b)可以將視頻在控制端上的虛擬拼接屏進行拼接、，對應的物理拼接屏實現和控制端完全一樣的視頻組合方式，所見所得;c)控制端可感知單元控制的設備的狀態和數據;d)控制端可在視頻預覽框直接對設備進行控制

Ø 預留API接口，支持二次定制和開發

3.4多對多應用連接

適用于會議室、多功能會議廳、指揮中心等需要多個顯示端播放不同信號源的場景，配合CMP綜合管理平臺控制實現分布顯示、拼接分割與可視化管理。采用FoxunHD科訊4K無損方案多對多系統解決方案具備以下優勢：

Ø MM19是一款工程安裝專用產品，采用電源和POE雙供電方案，穩定傳輸4k信號

Ø 單臺千兆交換機，實現源端與顯示端的矩陣切換，源與顯示端的對應關系可隨意配置

Ø 采用H.265視頻編碼技術，在占用最小帶寬下視覺無損傳輸4k信號，最大延遲時間250ms

Ø 交換機前后網線可用120m，減少布線成本

4 . cmp綜合管理平臺

4.1 cmp平臺功能

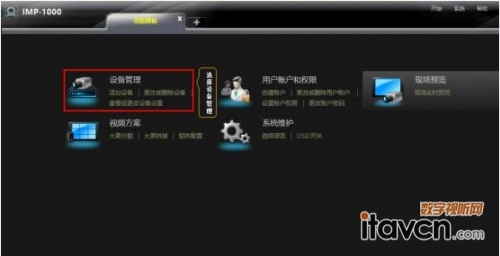

通過CMP綜合管理平臺可以對超高清音視頻以太網發送/接收器進行時間配置、網絡配置、視頻配置、音頻配置、升級設備、視頻方案等一系列的操作，界面簡潔，易操作。

采用IP技術，系統采用可視化雙向交互式操作平臺，所見即所得的操作體驗，區別于傳統單向的中控操作界面。具備所有音視頻信號實時回顯的功能，圖像的切換不再是按鍵式操作，支持管理終端界面現場預覽鼠標拖拉式操作方式來配置多路信號源的分割與拼接，可以通過模式的調用快速設置。

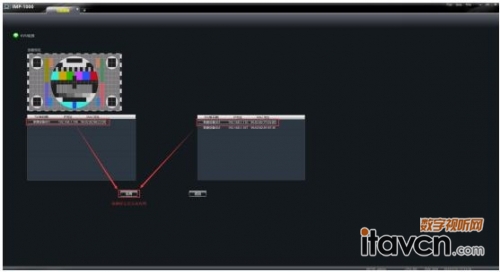

支持KVM配置功能，可預先對設備進行一對一、一對多或者多對多配置，KVM配置界面，有圖像預覽窗口、設備列表窗口。

4.2 cmp平臺優勢

Ø 傳輸穩定，以交換機為核心，各個發射端與接收端為子系統獨立工作，后期維護排查簡單，不影響其他子系統正常工作，提高容錯;

Ø 減少布線，采用超五類或六類網線，布線簡單，價格低。

Ø 施工簡單，硬件設備少，僅輸入輸出與交換機，可根據實際場景增減設備，120m遠距離使設備在局域網內可以靈活分布。

Ø 系統復用，只要在同一個局域網內，多個房間、空間可以共用1套系統。

Ø 控制簡單，簡單可視化的操作界面使操作者可以自助操作和場外監測設備運行狀態，同步觀看會議室內播放的內容，交互式操作;

Ø 任意擴展，在不更改整體系統的前提下，任意增減發射端與接收端。任意擴展;

Ø 定制開發，系統軟件化，可根據用戶實際情況，進行深度定制開發滿足客戶需求。

Ø 界面簡潔，交互式可視化控制與完美的用戶操作體驗
