【中國數字視聽網訊】“科技強檢”體現了檢查院對電子信息系統的重視，旨在實際應用中發揮規范執法行為、提高辦案質量和效率、強化內部監督的重要作用，帶動檢查機關信息化和保密工作整體發展。如何構建一個敏捷互聯，實現人與信息、數據的快速交互，可提高分析、研判及決策效率的智慧會議系統，成為當下檢查院需要思考解決的問題。湖北某檢查院成功部署ATER可視化智慧呈現會議系統，完成智慧蛻變，舊貌換新顏，實現多路信號一鍵調用顯示和多臺設備一鍵操作控制，使得系統既能支持復雜交互需求，又能降低使用及維護難度。

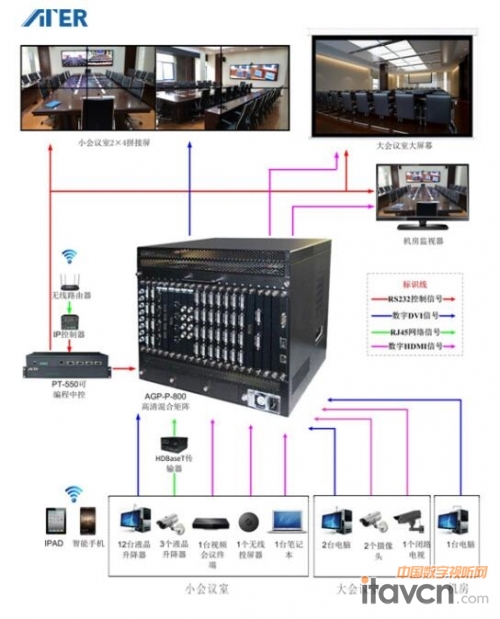

系統結構組成

可視化智慧呈現會議系統集成了湖北某檢查院的大會議室、小會議室、遠程會議室和機房，輕松將分散的電腦、攝像機、會議終端和無線投屏器等設備信號統一接入高清混合矩陣，實現高清圖像信號一鍵切換到各區域的顯示或錄播設備上，能夠?qū)崟r(shí)共享信息，支持多樣化靈活呈現，便利智慧交互。

● 大會議室：注重超大畫面高清演示，保證處于任意位置的觀眾都能清晰觀看，防止因觀看距離影響信息傳達。此處有2臺電腦、2個攝像機和1個閉路電視的信號接入矩陣，有2路信號從矩陣接出并在大屏幕上高清呈現。

● 小會議室：注重演示、對比、分析、研判和輔助決策等交互功能，適于小組形式的高效率研討會議。此處有16臺液晶升降器、3個攝像機、1個視頻會議終端(含3路信號)、1臺筆記本和一個無線投屏器，共有24路信號接入矩陣。有13路信號從矩陣接出，包括2路輸出到視頻會議終端，2路輸出到錄播器，8路輸出到2×4拼接屏，1路輸出到音頻處理器。

● 遠程會議室：為其它檢查院的會議室，通過1臺視頻會議終端與該檢查院互聯互通，形成系統有機組成部分。

● 機房：集中管理各類信號處理設備，注重設備正常穩定運行和便于檢查維護。此處用于放置高清混合矩陣和智能控制器，并有1臺監視器用于觀察會議室設備運行情況。

系統應用簡介

AGP-P-800高清混合矩陣可支持29進16出信號任意切換調用，并在大屏幕、顯示器、2×4拼接屏和監視器上任意顯示，可實現重點信號的放大及多路信號同步對比呈現，滿足復雜的可視化交互需求。同時，采用中央控制器PT-550及IP控制器IP-450，讓用戶能通過智能終端靈活實現對信號和顯示模式地一鍵切換，以及對各接入設備開關機、液晶升降器升降、調音地一鍵控制，滿足更人性化控制需求。當然，采用HDBaseT傳輸器HB-10，既解決了高清信號長距穩定傳輸問題，也優化了布線，保持會議室的整潔。作為系統核心環節的矩陣及控制器均采用純硬件設計，運行高效穩定，大大降低維護難度。

系統操作舉例

首先，登錄IP-450 控制界面，一鍵打開系統電源，控制升降器上升，打開拼接屏的顯示模式選擇界面(具有全屏、2分屏、4分屏和8分屏等模式)。然后，確定即將召開哪種會議，如開視頻會議，選擇拼接屏模式為左右2分屏，左邊顯示遠端畫面，右邊顯示本地?cái)z像頭;如開本地會議，則把會議室的左、右攝像機切到拼接屏上顯示，或者把液晶升降器、電腦或筆記本等設備信號切上拼接屏觀看。最后，根據會議活動需求，將話筒或電腦音頻信號切換到音箱，完成音量的調節。在使用過程中，如需調整拼接屏顯示模式，可重新設置IP-450 控制界面，必要時可給高清混合矩陣追加支持更復雜功能的板卡。

系統主要產品簡介

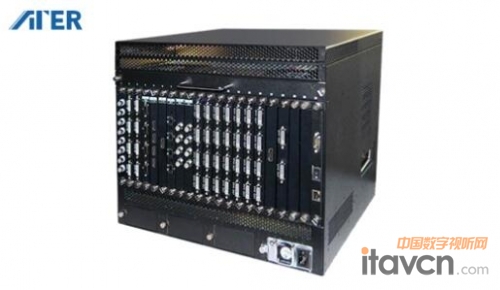

● 高清混合矩陣AGP-P-800

采用純硬件插卡式設計，支持多達36進36出，可根據工程實際需求任意選配VGA/DVI/HDMI/Video/YPbPr/SDI/CAT/HDBaseT/Fiber/DualLink 4K/HDMI 4K/Audio/IP等信號板卡,支持超高清信號并兼容幾乎所有常見信號類型及分辨率，不僅可以實現無縫無黑屏切換顯示，還可以實現多屏拼接、四畫面分割、圖像旋轉、虛擬平臺、巡循、信號預覽等功能。

● 中央控制器PT-550

PT-550采用純硬件FPGA架構，可與外接控制設備和被控設備之間形成雙向控制功能，可實現多控制系統備份功能，同時可以通過雙向控制接口實現與其他型號的控制設備或者相同型號設備的擴展，自帶網絡控制接口、RS232控制接口、RS485控制接口，支持AT-LINK控制協議，可以通過網絡接口、RS232控制口、RS485控制口進行多級控制擴展，使維護和升級更加方便快捷。

● IP控制器IP-450

IP-450內嵌控制軟件，控制平臺無需安裝任何軟件，只需要用終端瀏覽器即可進行控制，可以通過智能手機、IPAD等智能終端進行控制，可配套其他智能中控PT-750/PT-550等中控進行系統擴展升級。IP-450內置多種控制協議，包括TCP/IP控制協議、RS232控制協議、RS485控制協議，只要有以上控制協議的設備都可以通過IP-450進行智能化界面的控制。
