【中國數字視聽網訊】一、液晶拼接屏特點

1.采用DID面板

三星獨創的DID(Digital Information Display)面板技術成為顯示產業矚目的焦點。DID面板的革命性突破在于超高亮度、超高對比度、超耐用性以及超窄邊應用，解決了液晶顯示應用于公共顯示和數字廣告標牌的技術障礙。一般來說，電視或電腦所用液晶屏的亮度只有250~300cd/m2，采用DID面板的液晶屏幕亮度則高達1500 cd/m2，對比度高達10000:1，比傳統電腦或電視液晶屏要高出一倍，是一般背投的三倍。因此，采用DID面板的專業液晶顯示器即使是在戶外的強光照射下也清晰可見。

2.高亮度

與TV和PC液晶屏相比， LCD液晶屏擁有更高的亮度。TV或PC液晶屏的亮度一般只有250~300cd/㎡，而DID LCD液晶屏的亮度可以達到700 cd/㎡(46〞)。3.高對比度 DID 液晶屏具有3000：1(46〞 )對比度，比傳統PC或TV液晶屏要高出一倍以上，是一般背投的三倍。

3.圖像處理技術

可使低像素圖像在全高清顯示屏中中清晰再現;去隔行處理技術，消除閃爍;去交錯算法，消除“鋸齒”;動態插值補償、3D梳狀濾波、10位數字亮度以及色彩增強、自動膚色校正、3D運動補償、非線性縮放等多種國際領先技術處理。

4.更好的彩色飽和度

普通CRT的彩色飽和度只有50%左右，而DID LCD可以達到92%的高彩色飽和度，這得益于為產品專業開發的色彩校準技術，通過這個技術，除了對靜止畫面進行色彩校準外，還能對動態畫面進行色彩的校準，這樣才能確保畫面輸出的精確和穩定。

5.更寬的視角

PVA(Patterned Vertical Alignment)技術即“圖像垂直調整技術”，利用這種技術，可視角度可達雙178°以上(橫向和縱向)。

6.純平面顯示

LCD是平板顯示設備的代表，是真正的純平顯示器，完全無曲率大畫面，無變形失真。

7.超薄窄邊設計

DID LCD拼接單元憑借獨特的設計和精湛的制造工藝，其邊框結構與以往的DID拼接單元產生了質的飛躍：STI-460ADHDID拼接單元左邊及上邊框厚度為4.3mm;右邊及下邊框厚度為2.4mm;綜合拼接邊框厚度僅僅7mm左右!能為拼接用戶帶來完美的視覺享受。

8. 亮度均勻，影像穩定不閃爍

由于LCD每一個點在接收到信號后就一直保持那種色彩和亮度，而不像CRT那樣需要不斷刷新象素點。因此，LCD亮度均勻、畫質高而且絕對無閃爍。

9. 拼接方式可選

DID液晶拼接墻的拼接數量可任意選擇(行×列)，屏的大小亦有多種選擇，以滿足不同使用場合的需求。

10. 靈活多變的拼接顯示組合功能

可根據不同用戶的要求進行個性化設計，選擇單屏顯示、整屏顯示、任意組合顯示、圖像漫游、圖像疊加等功能。

11. 先進的屏幕參數高校功能

針對DID液晶拼接幕墻使用液晶屏和驅動電路可能存在參數不一致問題，DID液晶拼接墻系統具有亮度、對比度、色度、白平衡的調整功能，調試后，參數自動保存，從而保證了整幅拼接屏幕的色彩一致性和亮度的均勻性。

12. 環保健康

與背投式(包括CRT背投、DLP等)拼接墻相比，LCD DID液晶拼接墻發熱量小、無輻射、無閃爍、不傷眼、不含有害物質(如鉛、汞、鎘和鉻等)，是新一代的環保健康拼接墻。

13. 美觀的墻體結構

DID拼接墻的機柜厚度僅為180mm，采用全鋼結構，堅固牢靠，拼接屏嵌入式安裝，簡單方便，整體結構緊湊，節省空間。

14. 120HZ倍頻刷新頻率

DID LCD產品的120Hz倍頻液晶顯示技術，能有效解決圖像快速運動過程中的拖尾和模糊，增強圖像的清晰度和對比度，使畫面更清澈，人眼長時間觀看也不易疲勞。

15. 更長使用壽命

普通的NB、PC及TV使用的LCD液晶屏其背光源的使用壽命為1萬至3萬小時，而DID LCD液晶屏背光源的使用壽命均可達6萬小時以上，這就確保了拼接顯示屏使用的每片液晶屏在長時間使用后的亮度、對比度和色度的一致性，并且確保顯示屏的使用壽命不低于6萬小時。液晶顯示技術沒有任何需要定期更換的耗材設備，所以維護、維修成本極低。

二、液晶拼接屏結構組成

液晶拼接屏：也就是呈現圖像的拼接單元，尺寸型號選擇合適的就行;

固定拼接屏的支架：是和拼接屏配套提供。

拼接處理器：現在大多數都內置處理器了。

視頻線纜：線纜選擇要選擇高品質的，避免閃屏，噪點的產生。

視頻分配器(矩陣)：一般一進多出，輸出路數大于拼接屏數量。

供電電源：拼接屏系統整體功率是比較大的，必須提供穩定的供電。

電腦：用來安裝大屏幕控制軟件，軟件由廠家配套提供。

三、液晶拼接屏的拼接顯示方式

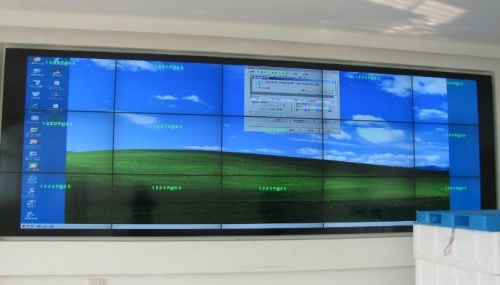

一、整屏顯示：整個拼接屏顯示一個完整的圖像。

二、單屏顯示：每塊屏顯示不一樣的圖像。

三、圖像漫游：通過軟件，可以將任意一個信號以一個屏為單元在整個屏上移動。

四、任意組合顯示：任意幾個顯示單元可以顯示一個圖像。

五、圖像疊加：通過軟件處理，可以將一個信號疊加在其它信號之上。

六、圖像拉伸：通過軟件處理，可以將一個信號以一個屏為單元，在整個幕墻上拉伸。

四、液晶拼接屏尺寸選型

在智能化領域中，視頻監控、指揮中心、多媒體會議等多個子系統都涉及到視頻顯示功能。目前最流行的做法則是通過多個液晶屏組成成一個超大的屏幕，我們稱之為拼接屏。用拼接屏的好處是它可以根據不同使用需求，可實現不同的功能：?jiǎn)纹溜@示、單屏單獨顯示、任意組合顯示、超大屏液晶顯示。

雖然拼接屏在視頻顯示領域具有很大的優勢，但由于它要通過多個46~60寸的單體大屏拼接組成，尺寸的可定制性非常有限，并且非常受用于安裝的墻面尺寸的影響。所以，要讓拼接屏和墻面占比最大化，需要學會如何對拼接屏進行合理的選型。

首先拼接屏只能由相同尺寸型號的單拼組成，長見的單體屏尺寸如下：

拼接屏一般都不會布滿一整面墻，上面和兩邊一般都要留一點操作距離，如下圖所示：

所以，根據墻面的尺寸以及所選用拼接屏的尺寸，通過以下公式可以得出一面墻可以用幾塊單屏組成：

橫向單屏數量A=墻體長L/單屏寬

縱向單屏數量B=墻體高H/單屏高

兩者數量相乘，則可以得出總共需要用幾塊屏。

當然，拼接屏下方的機柜和兩邊需要留的距離需要去除。

五、液晶拼接屏安裝方式

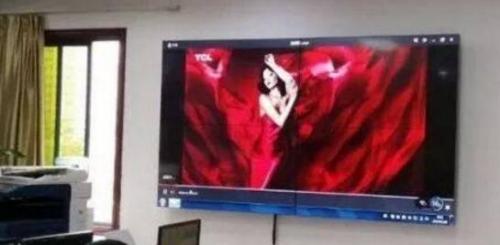

1、壁掛式安裝;

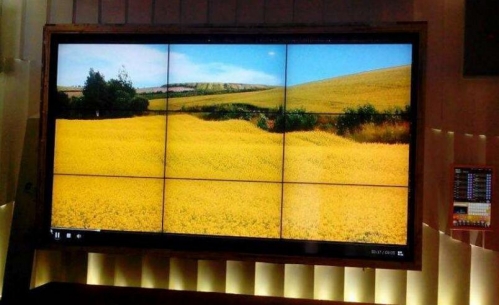

2、嵌入式安裝;

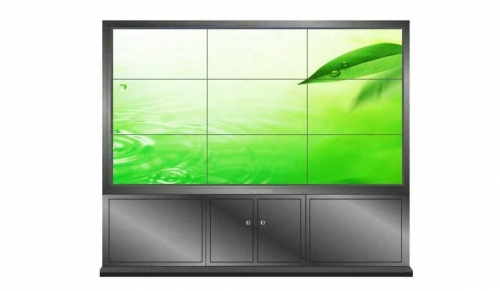

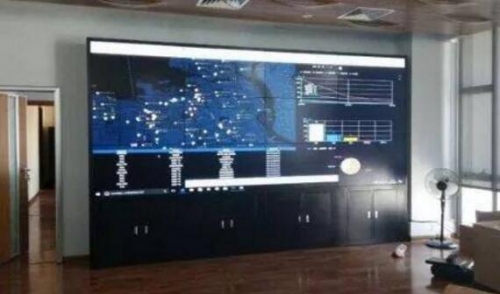

3、機柜式安裝;

4、弧形安裝;
