【中國數字視聽網訊】幾年前4K電視剛推出的時候，鋪天蓋地的廣告宣傳，讓人目不暇接，但是實際體驗并不怎么好，一方面是4K電視魚龍混雜， 從面板、信號格式、處理芯片做文章的不少;另一方面是4K的片源比較匱乏，4K電視成了擺設。但對于LED顯示屏行業卻并不是這樣，4K可以說是目前超清小間距LED顯示屏的最佳解決方案。

小間距高端應用的挑戰

隨著技術不斷成熟，小間距LED顯示屏因其自身的優勢在高端顯示應用場合越來越受到歡迎。高端應用對顯示效果的要求也越來越高，例如有些要求最佳的顯示效果，必須定制素材、點對點顯示，即視頻素材要對應LED顯示屏的物理分辨率進行定制，視頻信號處理不經過縮放、點對點顯示，這樣單個1080p的全高清接口已經不能滿足小間距超高分辨率顯示屏需求。

傳統非4K解決方案操作復雜

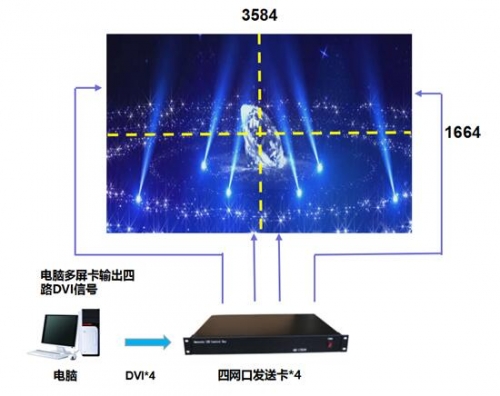

在4K處理器未推出以前，行業的普遍做法是采用多DVI輸出顯卡擴展拼接的方式。如下圖：

這個方案的一個難點是操作相對復雜，有時還需對拼縫要做融合處理，這就需要專業的帶融合功能的顯卡，另外一個難點是同步問題，無論是AMD、NVDIA的旗艦顯卡還是具有融合功能的專業顯卡，多個DVI輸出口也很難做到完全同步的，這樣在拼接位置會出現撕裂現象。

快速運動畫面不同步：撕裂現象

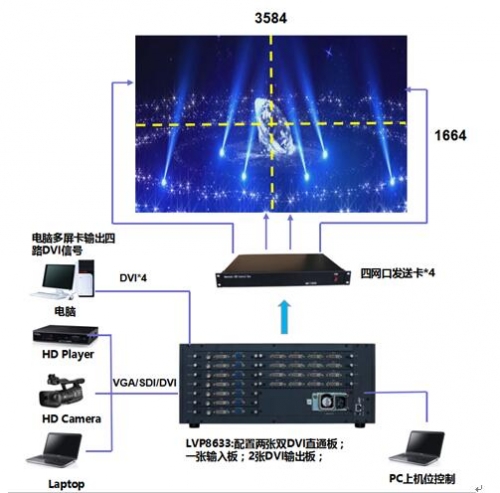

所以要用到LVP86XX等這類多窗口同步拼接器，具體的接線圖如下圖，相關的融合帶計算、同步設置相對復雜，需要專業人員來操作。

4K處理器解決方案操作簡單

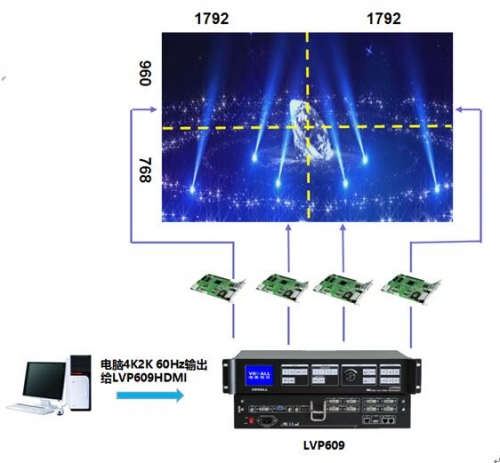

使用4K處理器設備，只需要一個HDMI或DP接口即可實現4個DVI輸出擴展拼接方能實現的顯示效果。PC端的播放操作變得非常簡單，而對于大屏系統，像唯奧視訊的4K處理器 LVP609將4K信號轉換成多個1920x1080分辨率的DVI輸出，并且多個輸出口之間是完全同步的。只需要采用普通的發送卡聯合帶載，最后通過LVP609的快速拼接功能，簡單輸入幾個參數就可自動完成拼接。這樣既不需要用到價格高昂且不具備縮放處理的4K發送卡，同時處理器自帶的豐富視頻信號接口也為接入不同的設備提供了便利。

LVP609 4K點對點顯示方案

4K信號本身的差異

關于真假4K，在4K電視領域被熱炒過一段時間。4K指的是3840x2160或4096x2160的分辨率，寬度達不到3840的信號不能稱為4K，高度達不到2160也不能稱為4K。同樣是4K信號也有著不同的差異，比如幀頻是30Hz還是60Hz，彩色空間是YUV還是RGB等等，這些對于顯示效果非常好的LED顯示屏來說帶來畫質差異對比明顯。

HDMI 1.4標準最大幀頻是30Hz，即每秒傳輸30幀的圖像,而HDMI2.0的這一參數最大是60Hz，即每秒傳輸的60幀的圖像。60幀的參數比30幀高一倍，畫質和細節更好，幀數越高，畫面越流暢，直觀體驗最能體現，快速移動視角時，60幀的殘影遠小于30幀，數值越高，畫面越接近人眼觀察到的真實世界。

彩色空間也是非常重要的一個參數，應用最多的是RGB和YUV格式，YUV又有4:4:4、4:2:2,4:1:1和4:2:0等不同的采樣格式。其中RGB和YUV 4:4:4信息更豐富，色彩更好，但對存儲空間及傳輸帶寬要求非常高。其他幾種方式為了節約帶寬和存儲空間，對色彩進行了壓縮。

4K 60Hz處理的難點在于數據量大，帶寬高，普通1920x1080 60Hz的點頻是148MHz，而4K 60Hz的點頻是594MHz，這對信號傳輸和處理要求很高。對于LED顯示屏，還要求信號傳輸和處理不能進行降幀，各DVI輸出端口要完全同步。也因此，截止到目前LVP609還是國內目前唯一真正的輸入支持RGB\YUV 4:4:4格式的4K 60Hz LED視頻處理器。

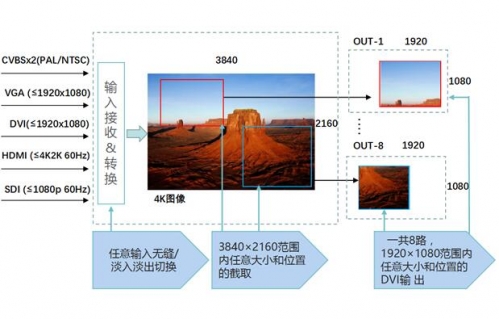

LVP609技術原理圖
