DLP背投激光光源工作原理與技術分析

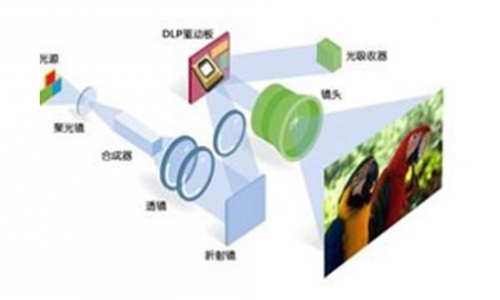

【中國數字視聽網訊】什么是DLP系統?

DLP為目前最常見的大屏幕顯示系統。DLP背投拼接系統是一種具有高亮度、高分辨率的大屏幕顯示設備，以其獨特的"零拼縫"優勢而多年來深受專業市場的青睞。

光源對DLP系統的重要性

在DLP系統的諸多子系統中，光源子系統是相當重要的部分，通常被設計為獨立的一個子系統，一般由發光部件、電源部件、散熱部件和結構部件四個部分組成。光源對于DLP系統的重要性體現在：

成像質量 光源決定了系統亮度、均勻度及對比度的初始值，對DLP系統的圖像質量起著決定性的作用。

穩定性 光源子系統通常發熱大、溫度高，因此其穩定性對DLP系統的穩定性也起著關鍵性的作用。在DLP系統發展早期，一些廠商曾采用雙光源系統的方式來提升整體穩定性。

維護周期 光源都會面臨衰減周期，且相對不可控制，致使用戶使用一段時間后會出現亮度、色彩等變化。在決定維護周期的諸多因素中，光源起著決定性的作用。

維護成本由于不同光源技術成熟度和使用壽命不同，后期維護需要更新的元件價格和頻率有差異，從而使得維護成本不盡相同。

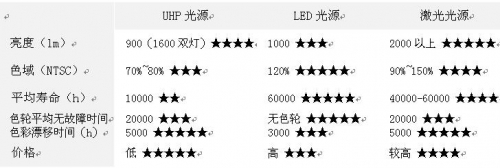

DLP系統常見光源

DLP系統目前最常見的光源有UHP光源、LED光源、激光光源，以及LED+激光混合光源四種，但通常可以將混合光源看做是對LED光源的補充，因此這里只詳細介紹其他三種光源。

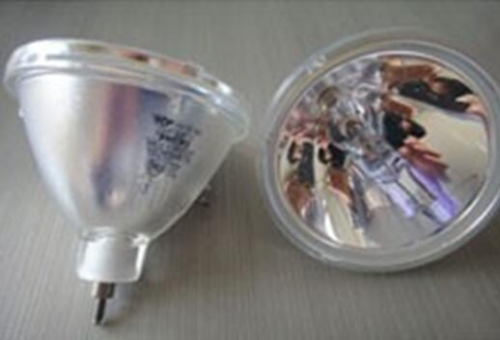

UHP光源Ultra High Performance(縮寫)

UHP(Ultra High Performance)光源采用超高壓汞燈泡發光，為理想冷光源，是目前背投拼接墻系統使用時間最長的光源，也是最為成熟的光源，在2010年之前幾乎是唯一的光源選擇。UHP專利由飛利浦掌握，主要供應商包括飛利浦、歐司朗等。

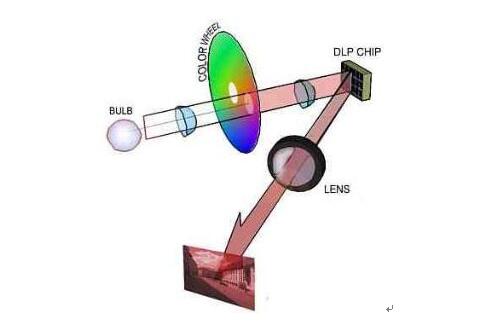

UHP光源的工作原理

值得注意的是，UHP光源本身發出的白色光，色彩的形成則主要依賴色輪，因此UHP光源的色域也主要由色輪的色彩分布來決定。不過，出于亮度的考慮，廠商通常會在色輪上設置白色部分，以便提升亮度，但是卻在一定程度上減少了色域分布。

LED光源Light Emitting Diode(縮寫)

LED(Light Emitting Diode)光源是將一塊電致發光的半導體材料置于一個有引線的架子上，四周用環氧樹脂密封以保護內部芯線，因此抗震性好。LED光源的主要供應商有歐司朗和LUMENUS公司。LED光源自2004年開始研發，2010年入市，目前市場擁有量已過半。

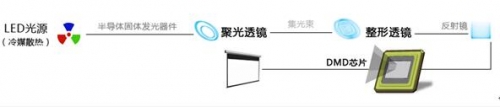

LED光源的工作原理

LED光源亮度典型值1000lm，難以達到對亮度要求較高的項目需求，因此，自2011年開始，一些廠商采用激光光源對綠色LED燈進行補充，形成了LED+激光的混合光源模式。

激光光源

激光(LASER)光源是利用激發態粒子在受激輻射作用下發光的電光源，是一種相干光源。自2008年開始研發，2012年開始進入DLP拼接系統。主要供應商為NICHIA等。

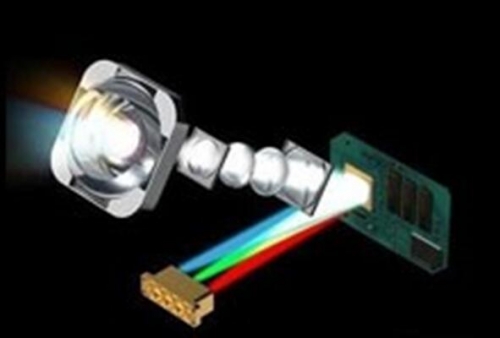

激光光源的工作原理

激光光源的工作原理

激光雖然有不同顏色的光源，但是由紅、綠、藍三色激光組成的光源系統十分龐大，且價格昂貴，因此目前多用于數字影院的前投設備。在DLP背投拼接系統中，則多采用單色(多為藍色)激光器作為光源，通過帶有熒光粉的色輪進行分色，與UHP系統類似。目前一些廠商也將這種單色激光光源加熒光粉色輪的系統稱為LPD系統。
