【中國數字視聽網訊】顯約科技顯控交互平臺是基于傳統集中式控制器的缺點及新的市場發展趨勢而出現的。顯約科技顯控交互平臺是以嵌入式系統為平臺，以專有實時圖像編解碼算法為手段，以高速以太網為通道，實現大屏幕拼接墻高性能高靈活性的顯示控制的完整解決方案。他將計算機領域復雜的高帶寬網絡技術應用于視頻數據交換，通過網絡交換技術，可靈活的將大量的、多樣化的視頻源連接至同樣大量的、多樣化的輸出設備上，實現視頻的縮放、跨屏、漫游等功能。來滿足大數據時代以往的處理器越來越滿足的迫切需求，引領未來大數據顯示市場。

隨著顯示技術的不斷進步，4K的應用也逐漸完善起來，因其色彩鮮艷、文字清晰銳麗，得到了越來越多客戶的青睞，然而如此大數據量的圖像，怎么可以讓其更好的實現無損傳輸和輸出顯示變的尤為重要。顯約科技為你打造了一款完美的解決方案，基于網絡化的分布式架構，純硬件的FPGA架構，完美的實現了圖像的無損傳輸顯示，而且不受距離的限制，在處理細致圖像上起到至關重要的作用，已經完美的應用在醫療、電力、能源、軍隊、政府等多個領域。

4K節點的特點：

高度穩定的嵌入式設計

XNet 控制系統的各類信號處理器均采用高性能全硬件的 FPGA 設計，加電即工作，無啟動時間，無 PC 常見故障，無軟件病毒困擾。具有超長的10 萬小時 MTBF(平均無故障時間)。所有信號處理器均支持熱插拔，任一處理器發生故障可現場快速更換，XNet 系統可自動識別新的處理器并投入運行，無需人工設置。

高清無損傳輸

信號處理采用無損壓縮算法，保證在處理、傳輸過程中無任何圖像質量損失，色彩真實，圖像清晰;

延遲極低

系統中不存在數據緩存，所有信號數據實現實時處理、實時顯示，端到端延遲不大于70ms;直接將信號源處音頻信號連接音響功放設備，能夠?qū)崿F(xiàn)音畫同步

高度靈活的擴展性

XNet控制服務器可同時管控高達65535個節點，XNet 系統中各類輸入 / 輸出信號處理器均可根據工程擴展需要隨時增加，必要時可增加 10G骨干交換機進行級聯，具有高度靈活的系統擴展能力。所有增加的處理器均可被自動添加到已有 XNet 系統，不需對擴展應用進行任何二次開發，降低系統擴展費用。

高精度拼接同步技術

拼接同步是拼接顯示墻的關鍵技術之一。拼接同步性差的控制器無法實現畫面在所有顯示單元上同步顯示，從而出現明顯的畫面撕裂問題。XNet 控制系統采用自主研發的高精度拼接同步技術，同步性延遲可以達到 10um 之內，確保XNet 顯示處理器能夠在同一時刻輸出畫面，實現顯示墻上畫面同步顯示。

簡潔可靠的系統布線

XNet 分布式控制系統可以做到在信號源最近處用最短 VGA、DVI 或視頻線纜與信號處理器連接，保證信號傳輸質量和圖像顯示效果。VGA 節點可放置在計算機 / 工作站機箱上方，高清處理器可放置在高清設備旁邊，顯示處理器可內置于顯示單元中，連接線纜長度均不超過 0.2 米。所有信號處理器通過CAT5e (超五類) 或CAT6 (六類)網線與以太網數據交換機連接，不使用模擬線纜，傳輸距離可達到 100 米，充分滿足控制室的安裝要求。

低功耗、綠色環保

XNet 控制系統采用千兆網線進行連接，與傳統模擬線纜及光纖 DVI 線纜相比，極大地降低了布線成本。同時，所有信號處理器均采用嵌入式設計， 每個節點功耗小于10W， 整體功耗較低，節省系統運行成本，節能環保。

4K節點的類型：

輸入節點

HDMI采集節點：XNet-I-HDMI2

• HDMI1.4輸入接口，

• 最高支持1920x1200@120Hz，2560*1600*60Hz， 3840*2160*30Hz信號輸入;

• 圖像無壓縮，空間信息和顏色信息真實還原;

• 信號格式自動檢測;

• 10比特圖像處理;

• 高級圖像邊緣增強;

• 4千兆接口;

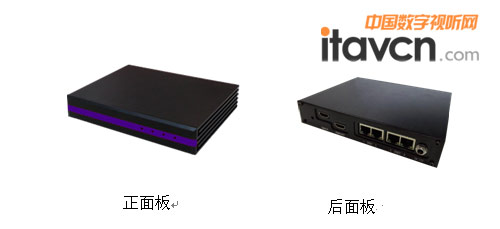

4K輸入節點外觀圖

尺寸：180*151*33

輸出節點

超高清4K輸出節點：XNet-O-HDMI

• HDMI1.4輸出接口，最高支持3840*2160*30Hz輸出;

• 圖像無壓縮，空間信息和顏色信息真實還原;

• 輸入到輸出，端到端延遲小于70ms;

• 4千兆接口;

尺寸：180*151*33

XNet分布式控制系統主要技術指標

HDMI輸入節點：XNet-I-HDMI2

XNet-O-HDMI輸出節點：XNet-O-HDMI
