【中國數字視聽網訊】高清視頻監控的可挖掘點非常多，從720P開始，到現在的4K乃至更高清的像素設備都可以見到。不過，如果只能提供固定的監控視覺效果顯然有點單調。在一些大范圍的監控場合，需要一臺既能實現全景360度的超廣覆蓋范圍，又能提供全高清視覺，且能滿足對偵測目標進行自動跟蹤的高端設備。海康威視深挖當前高清前端的應用特性，推出采用多攝像頭+高速球的設計方案，可提供高清全景360度自動跟蹤的鷹眼設備。

4K全景無死角精準跟蹤定位

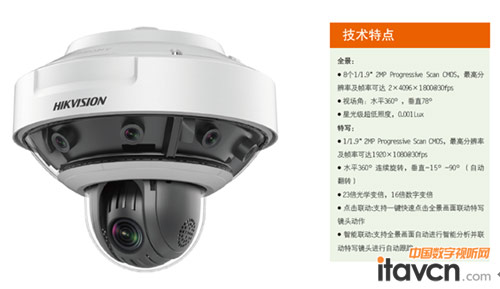

8個攝像頭+球機結構設計

海康威視鷹眼設備的外觀設計非常獨特，由8個固定在水平不同方向的高清攝像頭+高速球組成特殊的監控結構。全景端每4個攝像頭負責1個全景180度的監控畫面，總共提供2 個全景1 8 0 度畫面，達到2×4096×1800@30fps的監控效果。下方球機負責聯動定位和跟蹤功能，提供23倍光學變焦、16倍數字變焦，只需要點擊全景畫面的任意一個點，都可以實現快速的變倍并捕捉到遠處的目標，如圖1所示。圖2為球機捕捉300米外的人物畫面。

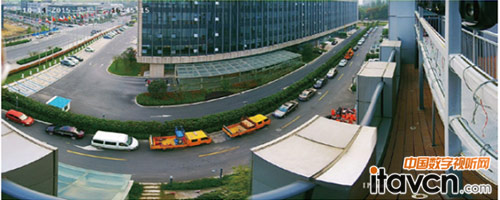

圖1 全景監控效果

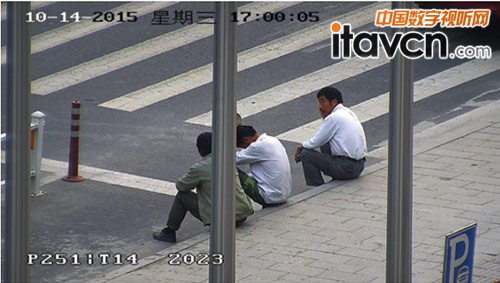

圖2 300米外的人物完全可看清楚

內置多種偵測功能

海康威視鷹眼設備支持區域入侵、越界、進入?yún)^(qū)域、離開區域、徘徊、停車、人員聚集、快速移動、物品遺留、物品拿取事件偵測功能;支持檢測直徑300米范圍內運動目標，可同時檢測60個目標;支持點擊聯動功能，通過在客戶端點擊或者框選全景攝像機畫面任意位置，細節跟蹤攝像機可自動通過云臺調整與變焦，將該區域置于畫面中心，如圖3。

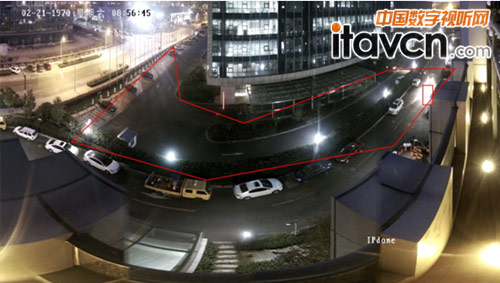

圖3 全景監控畫面清晰，檢測覆蓋面非常廣

該設備支持目標自動跟蹤功能，通過設置智能事件規則，對設定區域內觸發事件的運動目標在設定的跟蹤時間內進行持續穩定跟蹤。并可在跟蹤過程中手動切換跟蹤目標，在設定跟蹤時間內進行持續穩定跟蹤。多目標會自動切換，切換時間小于1秒。

在光學性能上，該設備支持光學寬動態、強光抑制、透霧等功能。其它性能上，該?dān)椦墼O(shè)備支持標準的API開發接口，支持海康SDK、ONVIF、CGI、PSIA、GB/T28181和E家協議接入。

軟件界面豐富

據悉，該設備是由三個獨立的監控系統組成一個完整的全景槍球聯動監控系統。連接相關的設備后，對該?dān)椦墼O(shè)備進行訪問，設備提供一個IP地址同時訪問3個監控畫面，即一個球機+兩個全景180°實時畫面。該設備提供的軟件界面風格清新，操作簡單，功能豐富。

設置界面的功能配置十分完善，包括視音頻、事件、存儲、智能分析、自動跟速跟蹤等設置。

2路180°實時高清全景畫面

測試人員觀察到該設備提供的2個180°的全景畫面覆蓋了水平360°的監控范圍，實現無監控盲區。仔細觀察下，雖然全景畫面由四個攝像頭進行拼接，但畫面給人的感覺自然平滑;畫面中心到邊緣擁有出色的一致性，并不會因?yàn)槿爱嬅娑魅醣O(jiān)控效果，4096×1800@30fps的高清分辨率表現讓人驚訝，白平衡控制到位。而1路球機畫面的清晰度也有所保證，配合2路180°全景畫面，可通過聯動功能實現快速的跟蹤與定位。

智能分析功能

在設置界面發現，球機可提供道路監控功能，可通過劃分相應的區域進行車輛檢測。而全景畫面提供的智能分析功能里面可以支持區域入侵、越界、進入?yún)^(qū)域、離開區域、徘徊、停車、人員聚集、快速移動、物品遺留、物品拿取事件偵測功能。測試時，測試人員主要針對區域入侵進行測試。設置相應的規則并劃分檢測區域后。發現只要有車輛或行人進入該區域，設備就可快速檢測到，并聯動高速球進行快速鎖定跟蹤，在大范圍的入侵區域設置下，只要進入該區域的人或車都可快速檢測，定位準確，監控距離遠，300米外的人員都可清晰看清，如圖4;而設備在設定時間內會自動切換到下一目標跟蹤。

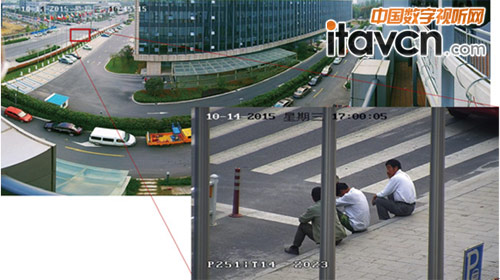

圖4 全景+聯動

星光級超低照度

低照度測試環境我們主要參考攝像機夜晚時候在室外的監控效果。由于攝像機結構所限，加上圖像畸變導致近景拼接無法保證夜晚的低照效果，這是多數全景攝像機不可避免的技術限制。通過觀察整體監控畫面發現，海康威視此款鷹眼設備提供的低照度效果是出色的，較為黑暗的監控區域幾乎沒有看到噪點，全景畫面清晰度效果絲毫不弱于白天的效果。可見該?dān)椦墼O(shè)備白天或者晚上都能提供出色的監控畫質，如圖5所示。

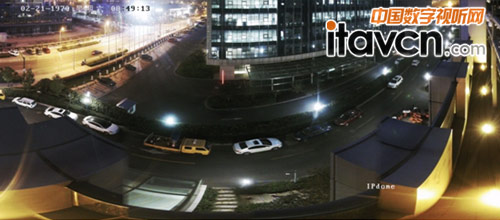

圖5 鷹眼提供優異的夜間低照度效果

實驗室總結

初見海康威視這款高端鷹眼設備，感到非常震撼，8個攝像頭與1臺球機的一體化設計有種全身被看透的感覺。其提供360度全景高清視覺效果也讓人眼前一亮，真正的實現無盲點、無死角監控。且配置的高性能球機可快速跟蹤并定位到入侵的目標，多個目標之間的切換非常快速，確保不會跟丟每一個入侵的目標。
