【中國數字視聽網訊】DLP大屏幕顯示系統作為當今最現代的視訊工具之一，已經被廣泛地應用于我國國民經濟生產的各個領域。眾多領域的控制中心，需要對各種突發情況作出快速反應，這就要求控制中心能夠及時準確的捕獲各類緊急事件信息，建立并獲得多種形式的數據(如監控圖像、系統數據等)，并將這些來源各異的數據通過有效的調配和整合，形成一套功能強大、易于使用、有效的調度管理系統。

本項目大屏幕顯示系統：是由激光光源大屏幕組合式拼接墻、圖像處理器、圖形控制軟件等組成，能夠通過選擇切換的形式將視頻圖像或計算機畫面顯示出來，在DLP拼接顯示墻上任意位置、任意大小以窗口形式顯示，或者放大至全屏顯示。

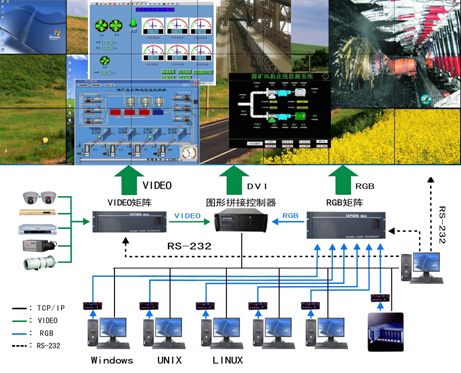

1.系統拓撲圖

投影單元選型：

巨洋箱體使用ODE質感技術，防靜電，耐腐蝕。

巨洋反射鏡使用真空前鍍膜反射鏡，增強光線反射效果的同時不會出現漫反射和鏡面反射。

顯示單元幕布使用巨洋天幕系列(縫合幕布)：

優點1：無特殊玻璃：內外無特殊玻璃，較復合玻璃屏幕清晰度提升5%左右，亮度提升5~10%左右;

優點2：無縫拼接：VATION 天幕采用數控精加工技術，精度可達正負0.05mm，拼接后的VATION天幕光學拼縫0.1mm，物理拼縫0mm，實現真正無縫拼接;

優點3：幕布縫合為一體，受熱脹冷縮干擾少。。

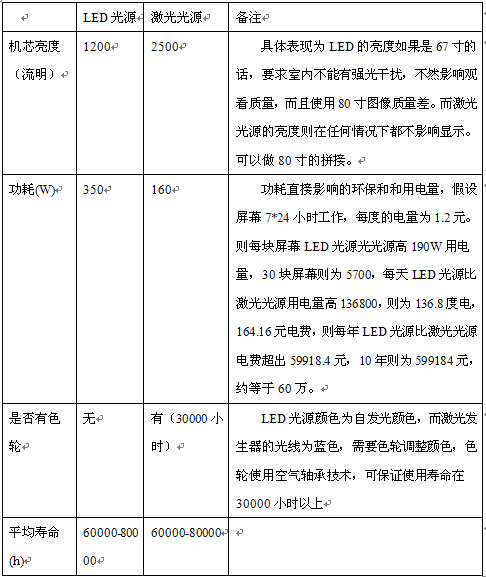

光機為DLP最重要的部分，他直接影響這DLP的顯示效果，對于光機而言最重要的設備是芯片和光源，芯片采用的為德州儀器公司生產的芯片，全行業統一，對于光源推薦使用激光光源：

理由：光源直接影響這DLP的整體功耗、亮度，和顯示效果，激光光源因為獨有的高能耗效率利用，所以比LED光源功耗減少一倍以上，亮度卻增加一倍以上，并且因為亮度較高，所以可選用大尺度屏幕如80寸，80寸比60寸顯示面積要增加4分之1，能間接節約成本。

圖像處理器選型

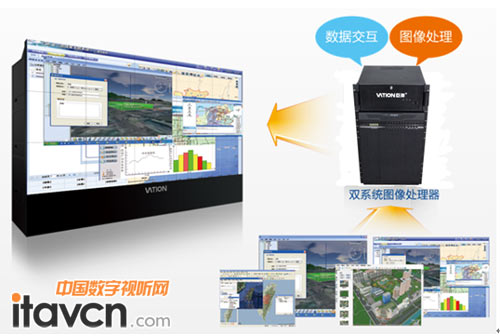

圖像處理器選用巨洋VATION SEA9000圖像處理器特點如下：

1、360G/s超高帶寬

2、雙系統獨立運行，更加穩定

3、網絡計算機信號采集，超高分辨率畫面實時動態顯示

4、板卡熱插拔，關鍵部件在線監測

5、與屏幕點對點像素顯示

控制軟件

C/S與B/S架構供用戶選擇

多用戶、多權限、分區操作

支持預案的設定和調用

高分辨率疊加

智慧手持移動控制系統

本項目配備一套VATION巨洋SMART TOUCH控制系統，通過IPAD或手機等手持移動終端，可完全取代控制電腦實現大屏幕的所有操作。傳統的大屏幕系統控制只能通過PC來控制，這樣就在使用的地域性和時間性上有了很大的局限，并且操作上的便利性也打了折扣。隨著科技的發展，現在與人們日常生活、工作越來越緊密的手機、平板電腦等移動終端設備由于近年來技術的飛速發展，已經可以實現與工業控制的完美結合，一個后PC時代正慢慢到來。

巨洋移動終端控制系統與其他移動控制系統最大的區別在于對信號源的操作，當前大屏幕市場采用的移動控制終端皆是對預案的簡單調用，即前期在控制電腦上設置好整屏的顯示模式、信號開窗方式保存成預案，然后通過移動終端直接調用，這種調用只能是固定的顯示方式，而VATION巨洋SMART TOUCH控制系統是完全獨立于控制電腦的，可以完全取代控制電腦實現對信號源的操作，實現預案設置及任意信號源的調用、疊加、漫游等各種操作。
