【中國數字視聽網訊】矩陣者，視聽通路，信號管家，承前啟后，不可不察也。

在視聽行業，凡是涉及到多信號輸入的項目都離不開矩陣的身影，由于切換設備的開發門檻相對較低，行業矩陣品牌層出不窮，加上矩陣看起來似乎只是個簡單的信號切換功能，很多人對他不夠重視。透傳式的切換方式讓傳統的單一接口的矩陣變得簡單廉價，然而也不穩定。然而吃過虧的人知道，僅僅切換是不夠的。

近年來混合矩陣的出現讓矩陣顯得高大上起來，然而為何高大上，想必不太關注研發層面的應用大拿們只是看到了混合二字。今天，就讓我們通過東方中原的高清混合矩陣的來告訴大家，究竟是什么，讓混合矩陣成為了矩陣陣營的貴族。

設備簡介

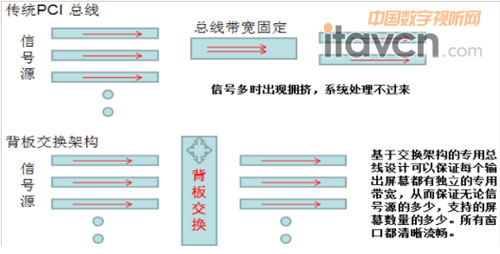

東方中原高清混合矩陣采用純硬件模塊化設計，針對7×24小時工作環境為用戶提供的終極解決方案，刀片式模塊化的設計提供了完美的靈活性和可維護性。采用了純硬件技術架構和背板交換技術，構建起一個模塊化、嵌入式的、可擴展的系統平臺。擁有超大容量的輸入和輸出能力，提供多種接口配置方案。分布式硬件IC設計，實現了無縫切換和多屏幕視頻拼接功能。為安防顯示、展覽展示、會議系統等數字化顯示系統的高效、穩定、可靠提供了產品支撐。

產品特性

采用高性能、高傳輸帶寬的交換背板，全面提升矩陣的兼容能力，可支持多種信號格式輸入、輸出。如DVI、HDMI、VGA、SDI、HDBaseT等信號格式。

單路視頻最高數據速率可達10.2Gbps (每色3.4Gbps ) ，可向上兼容4K分辨率視頻。

輸出端支持視頻信號多屏拼接功能。

采用板卡式設計，支持熱插拔操作。

矩陣輸出可實現無縫切換，且多輸出間可實現自由拼接功能。

支持每一路輸出單獨調節亮度、色度、對比度、飽和度。

支持場景保存、調取和輪巡等功能，場景可保存到硬件內部的存儲器內，掉電不丟失。

支持IP網絡管理，方便同一局域網內多臺矩陣的管理

支持EDID在線更新，方便應對工程現場中視頻標準多格式、多分辨率的兼容場合。

支持中控級聯功能，控制板卡帶有級聯輸出串口，可通過此串口控制第三方設備。

工業散熱風扇(溫控風扇可選)，可降低整機溫度，提高整機可靠性，支持7×24小時持續工作。

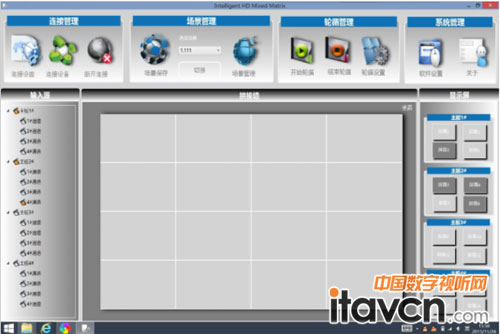

軟件界面

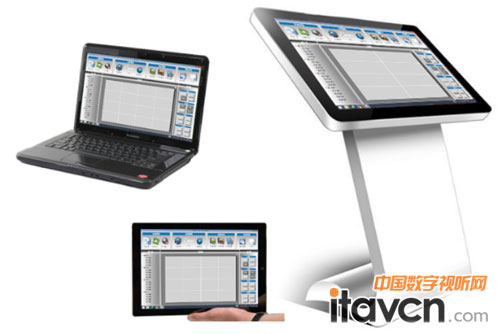

高畫質的UI設計界面，可在PC、筆記本、平板電腦及觸摸一體機上運行，在無線局域網環境下，可實現windows平板或筆記本無線控制，操作靈活，容易掌握。在沒有中控的環境中，我們的軟件就是一個適合觸控、功能齊全的中控程序。

產品外觀

東方中原高清混合矩陣采用標準2U、3U機箱，易于安裝到標準機架上。輸入、輸出、控制板卡采用刀片式模塊化設計，為產品提供了完美的靈活性和可維護性。

典型應用

下圖是東方中原高清混合矩陣的典型拓撲圖。

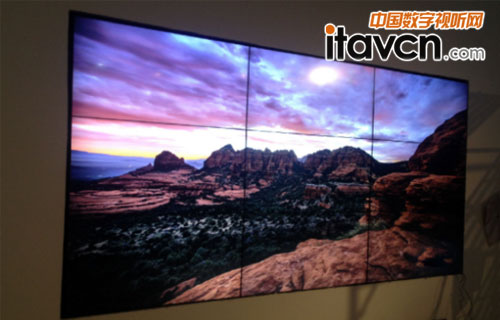

通過矩陣實現的拼接顯示
