【中國數字視聽網訊】合肥市楊林小學隸屬于合肥高新技術產業開發區,是即將邁入“十三五”開辦的一所高規格、高起點、高品質的公辦小學。占地面積約23363平方米,建筑面積約10135平方米。現代化的教學設施覆蓋整個校園,所有教室都裝備一流的多媒體教學系統,音樂教室、美術教室、信息教室、科學實驗室、體操房等功能教室齊全,設施完備。學校2015年秋季正式開學迎接首批新生入校。合肥百事達電子有限責任公司為合肥市楊林小學構建了體育操場的整個擴聲系統,并成功通過驗收,得到了甲方相關領導的一致好評。

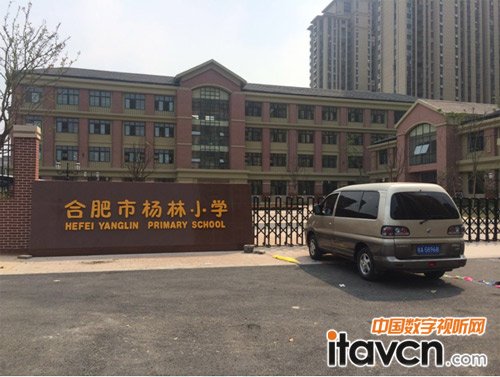

合肥市楊林小學
本次工程搭建使用了DSPPA的公共廣播系統,而在無線音頻傳輸方面,因為整個工程需要很大距離的無線信號面積覆蓋,經過對比后,選擇了力卡的HR-30S真分集無線音頻系統,搭配R-14D天線分配系統及R-22AU有源指向性天線系統。

400米標準化運動場
合肥市楊林小學作為一家新開辦的高規格學校,在整個學校建筑上都是按標準化進行構建,其學校體育運動場也是400米7道標準化運動場,總面積約3629平方。在公共廣播系統方面使用數碼多址廣播系統可完美達到工程要求,使每一個區域都達到應備聲壓級,從而取得良好的擴聲效果。但在對整個運動場構建無線音頻傳輸系統時,發現很難取得理想的無線音頻傳輸方案。

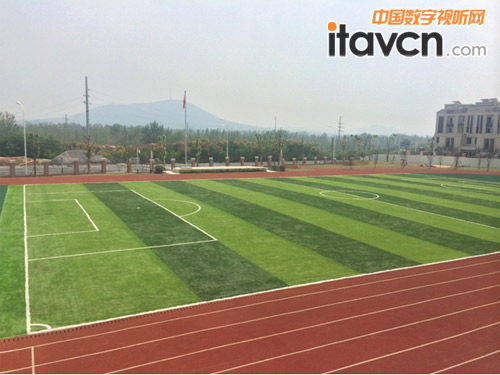

楊林小學體育場
市面上現有的許多號稱幾百米接收距離的無線話筒,在工程系統構建測試中不斷產生斷頻、雜音影響等現象,甚至直接就是無信號接收。如果提供動輒過萬的國際品牌話筒,既不響應國家號召,對工程成本也是大幅上漲。經過多方面的橫評測試,Relacart HR-30S及天線系統進入校方的眼中,在實際安裝效果測試中更是讓校方工程負責人贊不絕口。

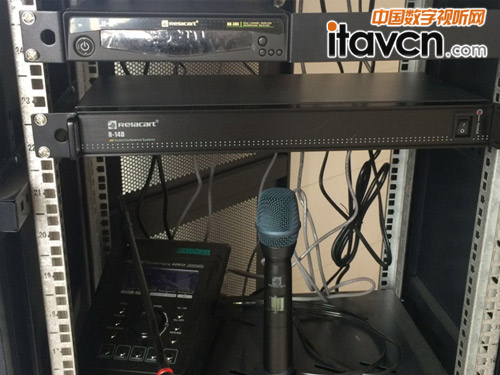

力卡HR-30S設備組柜
那么,力卡HR-30S及天線系統究竟具備那些特點可以解決該工程存在的問題呢?
首先,HR-30S擁有全頻段的工作頻段554MHz-936MHz,其單通道無線接收機可達32MHz頻帶寬度,手持話筒發射機H-30更是高達128MHz頻帶寬度,讓整套設備在工作中處于穩定的無線信號傳輸狀態,不容易產生串頻現象。因為設備本身的高精密電路設計及力卡無線技術的積累,HR-30S擁有1280個頻點可以選用,并預設有多個頻組,使得在同一頻段下即使使用多套設備也不會互相影響;

力卡HR-30S真分集無線音頻系統
其次,Relacart HR-30S采用的是真分集接收方式,通過兩根天線接收同一支無線話筒的信號,通過內部兩套完整的接收電路選擇使用信號更強,無雜音干擾更干凈的一組信號。因這套音頻系統使用在合肥市楊林小學體育場中,當大量學生人群集中的時候會更多地吸收無線信號電波,真分集接收方式由于是可隨時跟蹤較強的信號,所以可大幅度消除接收盲區,確定在實用距離內避免啞音或產生死點噪音;

力卡R-14D分集式天線分配系統
然后,使用R-14D以及R-22AU組成的天線分配系統與HR-31S搭配更是相得益彰。力卡R-14D是一款超寬品、輸出功率強且具有內調失真的分集式天線分配系統。力卡R-22AU有源指向性天線系統具有高指向性增益具有增強接收信號的特性。在實際安裝過程中,因為場地限制問題,R-22AU指向性天線只能安裝在機房外的管道槽下,因為管道槽使用鐵料焊接而成,鐵料對無線信號有一定的屏蔽性,但因為R-22AU有足夠的指向性,實際測試中也取得不菲的效果; (力卡R-22AU有源指向性天線系統)

力卡R-22AU有源指向性天線系統
最讓校方滿意和得到保證的是力卡提供的RWW無線系統數字控制軟件,讓虛無縹緲的無線信號可視化,得到最直觀的信號監控。軟件內設頻譜分析儀,監控接收環境內所有頻道及干擾信號。具有斷訊掃描和記憶功能,可記錄信號的傳輸質量,了解產生斷訊的位置,方便操作人員進行調整。只要通過U485的USB轉換器,就可以把HR-30S與電腦連接起來,使整個工程的無線信號傳輸處于隨時的監控之中。

RWW無線系統數字控制軟件通過連接電腦與HR-30S

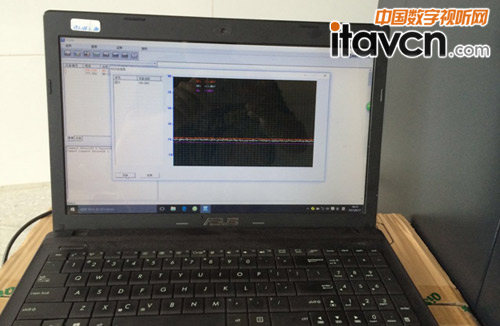

RWW無線系統數字控制軟件
戶外大距離無線音頻傳輸一直是公共廣播工程中較難解決的問題,得到傳輸的距離,則需要犧牲聲音的還原度,聲場顯得不均勻,聽音區音質較差。而Relacart HR-30S在距離以及音質方面都取得了不錯的均衡,為戶外無線音頻傳輸樹立了一個良好的典范。
(編輯:bingjiling)
