【中國數字視聽網訊】一、 HR-31S真分集無線音頻系統簡介

Relacart/力卡真分集無線麥克風系統專為大型的舞臺演出而設計的寬頻分集無線音頻系統，性能強大，特性穩定，能在各種復雜的專業演出環境中，獲得最滿意的效果。

目前，HR-31S已經應用到多個場地。而福地傳奇水上樂園就是其中一個經典的案例，2015年6月1日，福地水上樂園開業儀式暨2015群星演唱會在水上樂園中央大舞臺隆重舉行，除了著名組合鳳凰傳奇閃亮登場之外，還邀請了曾經在中央電視臺在星光大道節目上出名的眾多明星，吸引了3萬多人的觀眾助喊納威。而這次力卡使用了16套HR-31S無線系統助力福地水上樂園，為現場帶來完美的無線音頻傳輸效果。

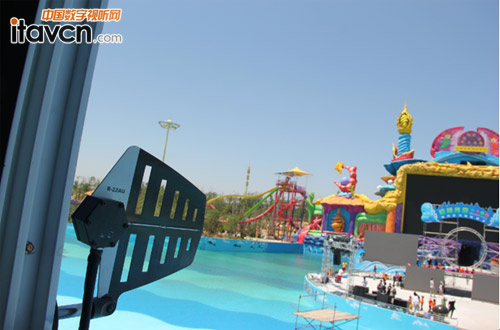

開幕式大舞臺

二、案例設計詳述

福地傳奇水上樂園開業儀式暨2015群星演唱會在水上樂園中央大舞臺隆重舉行。作為全球最大的森林樂水之都，福地傳奇水上樂園在傳聲系統方面購買并應用了力卡的16套HR-31S無線話筒、5臺R-14D 天線分配器和一對R-22AU指向性天線系統。

此次活動所有系統都被安放于離大舞臺將近一百米的一棟獨立的樓房，并由專業的技術人員根據現場狀況實時監控。在系統連接方面，我們用4支HR-31S連接一臺R-14D天線分配器，然后再將連接好的4臺天線分配器連接上另外一臺分配器5，資源整合之后，再將那一對R-22AU連接到分配器中，做到了資源的最佳搭配，并在實踐應用中讓客戶加深了HR-31S的好印象。

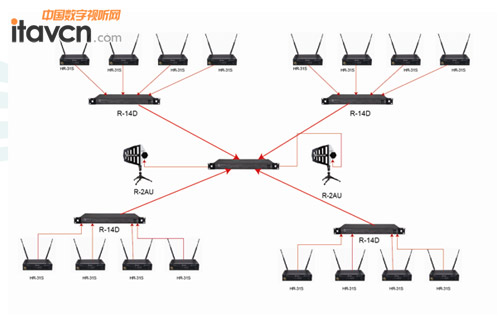

線路連接圖

考慮到現場所容納的眾多人數，我們的產品必須滿足現場環境的設計要求，因此在各方面的考慮都比較嚴謹。

1.超闊頻寬的設計：為了使得將近50米寬的大舞臺每個角落都能夠完全的釋放出完美的聲音，防止串頻斷頻的發生，這就需要超寬頻的配合。HR-31S無線話筒擁有著32MHz的寬頻設計，超過1280個頻點可選用，是真正分集式的接收機，能夠減少信號盲點。

2.命名功能的設計：16只話筒，眾多的明星，舞臺上一個節目時間的快速切換，話筒在接手之間容易使得工作人員會出現話筒辨別上的錯誤，因此我們設計出了話筒的命名功能，每一只明星使用著的話筒都有著自己的專屬名稱。HR-31S的命名功能讓調音師對話筒的管理更加有條理，不易產生錯誤。

3.系統操作管理方便：在設計中充分考慮非專業調音的操作，可通過電腦控制軟件設置操控現場聲場環境。甚至可實現遠程控制、遠程診斷。全智能化管理，無需專人駐場操作。

三. 使用HR-31S無線話筒系統的特點與優勢

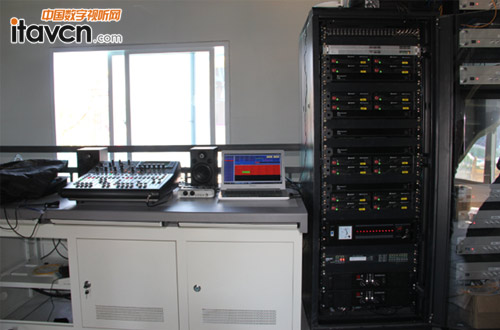

HR-31S無線系統

1. 超闊頻寬、【AFS】自動搜頻、[IR]紅外對頻

在演出進行之前，現場技術人員利用31S的32MHz超寬頻設置以及超過1280個頻點可以選擇的特點，大大減少了舞臺上信號的盲點;在演出中可同一頻段同時使用多套無線話筒，無需通過多頻段對應多套話筒。發生竄頻等現象可能性更低，性能更加穩定。使得演出順利完成。

31S的【AFS】自動搜索功能(是Relacart/力卡首創的自動搜索頻率功能)，能夠自動選擇出最干凈的環境并及時鎖定現場不受干擾的頻道。不用技術人員拿著麥克風滿舞臺的跑去搜羅差的頻點，就能自動將整個舞臺巡視了一遍，所有的死角都逃不過31S的“掃盲”功能，為表演者在舞臺上的演出水平加分。

[IR]紅外線自動對頻功能，只要一按按鍵，就能使發射器自動精確地鎖定接收機的工作頻點。時間快，效果好。在明星演唱的時候就不用擔心會出現這邊在唱，那邊要延遲幾秒鐘的尷尬情況。為演出的順利進行做好了充分的準備。

現場觀眾

2. 話筒T-Lock功能和接收機R-Lock功能

考慮到在演出過程中可能會出現無聲現象，技術人員研發出了HR-31S的手持話筒及領夾獨有的智能T-Lock功能，即發射機操作功能鎖定，只要啟動了這個功能，31S話筒的電源開關被鎖定，不起任何作用。無需傳統的膠布或開關保護套，也能避免演唱者在演出中將話筒隨意開關。

在接收機R-Lock功能方面，主要是鎖死了面板的功能按鍵，從而避免在忙亂的演出現場環境中被人不經意地碰觸到接收機面板按鍵而導致功能錯亂，甚至使得演出中斷的可能。

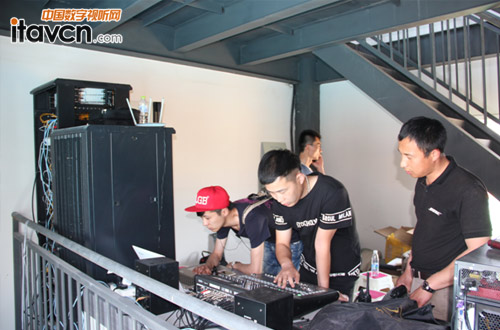

技術人員在調試

3、接收機平衡接地和不接地開關、LCD液晶顯示面板

在演出進行中，當多臺設備(功放、調音臺等)連接時，為避免出現電流交流聲，HR-31S根據實際設備情況選擇輸出信號接地或不接地，令電流聲消失。因此，在活動過程中完全不用擔心電流聲的嘯噪情況出現。而且HR-31S接收機配合明亮的LCD液晶顯示面板，這種面板可以顯示發射機電池電量，演出過程中調音師可及時發現并更換電量不足的電池。避免出現因電量不足而導致演出中斷的現象。

4、命名功能

細心的人會發現，在特大的演出場合中由于演唱者過多，用的麥克風數量也在增多，就會出現調音師或者技術人員將麥克風的使用者搞亂的現象，使之無法準確的調好麥克風的功能，讓演唱者分心而無法完美演出。

然而技術人員在經過長時間的討論和研究之中，利用HR-31S發明了一種特殊的功能--命名功能，即給對應話筒的接收機進行命名。比如開幕式當天阿爾法使用的話筒1，我們就將話筒1對應的接收機命名為：aerfa ，劉和剛的為2，相應的就取名為:liuhegang或者讓調試者更加容易辨別的名字，在這場演出活動中，HR-31S的命名功能讓調音師對話筒的管理更加有條理，并贊口不絕。

劉和剛激情獻唱

阿爾法激情獻唱

朱之文激情獻唱

5、天線端口自帶供電功能

大型演出最忌的就是電源線路的問題，當眾多的音響設備擺在眼前，數不清的天線分配器和線路的纏繞，使技術人員頭疼得恨不得直接一條線搞定。

然而HR-31S接收機天線端口自帶供電功能，無需經過天線分配器可直接連接天線放大器及外置天線，不僅生了很多麻煩事，而且在預算方面更加經濟。而演出當天工作人員用R-14D天線分配器連接天線供電給HR-31S接收機時，不僅減少了眾多演出設備的電源負荷，而且也降低了演出意外發生的幾率。

6、系統軟件管理

雖然臺下游客三萬多人，但是幕后工作人員只有幾個，而每個話筒都需要各自獨立運做，HR-31S已經實現了數字化的管理功能。

在機多人少的情況下，技術人員通過無線數字系統管理軟件“RWW1.1”對HR-31S進行管理，尤其是在十多臺或更多設備同時使用的環境中，RWW1.1軟件的功能更為凸顯，如通過電腦軟件對多臺設備進行命名、編組、設置，只需要設置一臺機器的時間即可對十多臺或更多設備完成設置。不僅節省了工作人員的時間，也更加方便了對話筒的管理。

在福地水上樂園熱鬧的大舞臺上，基本上每天都有活動，而且每次都可能是大型的演出。每次力卡的HR-31S等其他設備也在活動現場現身，仿佛閃耀著耀眼的光芒，這是力卡人的驕傲。

福地水上樂園的系統設置不論是在功能上實現最為直觀、方便的管理，還是在技術上達到最優的方案配置和最小的故障風險預控。真正符合力卡人的思想，

我們將始終堅持“務實、合作、理解、奮發、創新”的企業精神，以核心技術和優質服務來賦予品牌價值。我們相信，未來，力卡的產品會得到越來越多人的青睞，帶給我們更多的驚喜!
