【中國數字視聽網訊】日照鋼鐵集團有限公司西區鐵水運輸調度大屏幕顯示系統是巨洋繼日鋼一級管控中心和二級管控中心后又一重點項目。

日照鋼鐵集團西區根據生產需要，建設鐵水運輸調度監控中心，用于日常視頻監控調度。大屏幕作為監控調度的核心系統，其顯示效果和顯示、操作的靈活性尤為重要。目前規劃視頻信號有 100路左右。信號分布在各個路口，通過網絡的方式傳輸到監控中心。控制中心通過圖像處理器對所有信號進行解碼還原處理，輸出到大屏幕進行顯示。

該大屏幕拼接墻主要由以下幾部分組成：

1) 67"VATION cube® VLED系列顯示單元2×10拼接墻體

2) VATION PRO3000多屏處理器

3) VATION WARE 大屏管理軟件

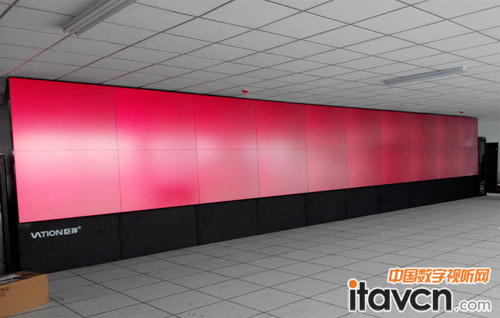

大屏幕拼接墻

功能

功能

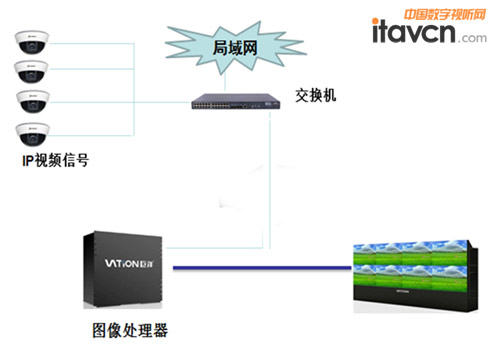

大屏幕顯示系統作為日鋼集團西區鐵水運輸調度監控顯示的共享平臺，實現對系統中監控信號的集中接入與顯示。系統中100路前端監控信號通過網絡集中接入監控中心圖像處理器。根據業務應用及管理的需求，大屏幕顯示系統提供集中管理和調度功能。。

整個系統支持對多種類型信號進行顯示，如視頻信號、DVI、RGB或HDMI信號等。通過網絡途徑可以實現高分辨率應用畫面的網絡信號顯示。各種信號均可以窗口形式在大屏幕上任意顯示，并進行靈活控制和管理。而且支持對視頻信號、工作站界面信號以實時直通方式顯示控制，切換操作方便、快捷。

產品優勢：

投影單元：

DLP投影單元是采用LVDS技術的新一代具有12°偏轉角度的DMD芯片，其對比度、灰度等級等眾多指標大大超過同類產品其對比度能達到1500000：1，而灰度等級則達到了4096級，亮度1200ANSI流明。

箱體采用國際領先的ODE氧化噴涂工藝，平整度好、美觀。使得箱體的外框架更加的堅固耐用，并且長久使用不褪色變色，同時能更好的防潮。

整個顯示單元背部采用易拆卸設計，最大限度的方便施工和維護，提高工程進度和質量。

采用先進的LED光源，超長光源壽命，超長免維護使用期，節省成本;

超寬域動態色彩返真技術，帶來更加貼近真實的色彩表現。

智能色溫糾正技術保證顏色自然真實

巨洋一機雙芯技術,保證系統稿穩定運行。

支持高清720P、1080P信號輸入。

創新的光電分離設計，從光學引擎到顯示單元均采用光電分離式設計，長時間工作畫面依舊清晰亮麗。

獨特的光學引擎調整裝置加12動點反射鏡調整使得光學拼縫小于0.4mm。

采用先進的光學屏幕加菲涅透鏡技術，有效的解決了太陽效應。并且對屏幕進行二次的深加工，物理拼縫最小可以到0.2mm。

單元箱體達到八級抗震標準，噪聲小于30dB。機芯通過權威機構六級防塵檢測。

圖像處理器：

超高帶寬

實時信號處理與超高分辨率圖像處理采用并行處理技術，系統總線帶寬不小于180G/s帶寬滿足多路信號同時任意顯示要求，

支持4K超高分辨率信號的輸入、輸出

圖像處理器單通道支持800*600—4K信號的輸入，滿足指揮中心高清信號顯示需要。VATION巨洋圖像處理器具有特定的4K信號輸入接口，可以直接采集超高分辨率的信號。

板卡熱插拔，關鍵部件在線監測

所有板卡支持熱插拔，可不停機更換板卡，具有信號自動恢復功能，且具有冗余電源，運行穩定可靠。系統對進風口、出風口及機箱內關鍵點的溫度進行實時監控，滿足了用戶對系統可靠性、穩定性的特殊要求。

畫面更加平滑

VATION巨洋大屏幕顯示系統具有抗鋸齒算法，使畫面顯示時不產生輪廓鋸齒，畫出顯示質理更高、更平滑。

支持IP信號的直接解碼顯示

支持多種品牌的IP攝像機信號的直接解碼顯示，顯示方式靈活，最多可時間單屏16畫面的同時顯示。
