【中國數字視聽網訊】邯鄲市中心醫院1946年建院，是一所集醫療、科研、教學、預防、保健及康復為一體的大型綜合性國家三級甲等醫院，是河北省內功能最齊全、設備最先進的醫療機構之一。邯鄲市中心醫院東區于2010年1月3奠基，2014年正式投入使用。醫院東區位于東環路以西、聯紡路以南、東柳林大街以東、友誼路以北，占地面積123畝，設計總建筑面積10萬平方米，總床位數量1000張，主建筑群有門診樓、病房樓、康復樓及后勤服務樓等。該項目主體住院樓高17層，東西兩側建筑層數依次降低為13、11、6層，組成交錯式建筑群體，并借助住院部東臨50米的綠化帶，形成園林化醫療區，該院的建成解決了市東部地區居民就醫遠的難題。

河北邯鄲中心醫院

​
ITC設備成功進駐中心醫院東區會議室中。會議室做為從事重要會議的高級會議中心，要求滿足會議室的視頻顯示、音頻擴聲、多媒體集中控制、會議討論表決等使用需求，系統設計由顯示系統、會議討論表決系統、信號切換、集中控制、音響擴聲等幾部分組成，通過集中控制系統，整個會議室設計包括如下系統：

1.顯示系統
　　2.會議討論系統
　　3.多媒體集中控制系統
　　4.攝像跟蹤系統
　　5.音響擴聲系統

一、顯示系統設計

系統功能

1.能將通常的視頻源信號（DVD、VCD、VHS磁帶、現場攝像、電腦網絡信息、電子白板、實物展示等）進行大屏顯示；
　　2.能現場采集圖像并同時混合同步音頻信號；
　　3.能將不同的圖像信息分別送入不同的屏幕系統，滿足不同情況下的視頻顯示功能要求；
　　4.預留視頻信號輸入、輸出接口；
　　5.預留AV、VGA接口；
　　6.能夠分別將不同形式的視頻信息如DVD、攝像機、筆記本、錄像機等等視頻信息，分別任意顯示到不同的現實終端中如背投顯示、正投、液晶電視；

二、數字會議系統設計

會議討論表決系統采用ITC的數字會議討論表決系統，系統采用手拉手方式連接，發言單元采用便攜式手拉手安裝，外形美觀，安裝靈活，使用非常方便，而且布線量非常的少，不影響整體的裝修布局。ITC數字討論表決系統由數字會議控制主機、桌面式帶表決討論主席機、桌面式帶表決討論代表機、攝像跟蹤主機等設備組成，滿足各會議室人員的發言、表決、選舉等會議功能要求。系統還具備視像自動跟蹤功能，當發言代表打開話筒時，攝像機可自動對準發言人進行攝像，并顯示到大屏幕或投影設備，同時也可手動控制，監視全場，控制靈活。并可實現多臺攝像機之間及攝像機與視頻信號之間的快速切換。連接錄像機便可以對整個會議過程進行錄像。系統管理控制主機安裝在控制室的機柜內,通過一條8芯專用延長線從地面下埋管布設到主席臺位置,主席臺位置配置一個地面接口盒與延長線連接,發言單元再通過自帶的電纜連接到地面接口盒從而與會議主機連接到一起.所有發言單元采用手拉手串聯的方式連接在一起。

功能概述:
　　1.實現會議討論發言功能，與會代表按下發言健便可以發言
　　2.由主機設置話筒的開啟數量和開啟模式來控制會議秩序
　　3.系統主機最多可連接128臺單元，增加擴展單元，最多可連接4096臺單元
　　4.發言者的聲音可通過內置揚聲器傳輸
　　5.音頻輸入/輸出接口和MIC接口，可連接會場音響擴聲及錄音設備
　　6.可設置攝像頭自動跟蹤，實現聯動功能
　　7.可實現會議表決功能
　　8.可與ITC中控系統結合，締造完美的會議系統方案
　　9.可擴展連接電話耦合器進行遠程電話會議
　　10.連接紅外同聲傳譯系統，進行同步翻譯

三、集中控制系統

系統概述：
ITC中央集中控制系統為智能多媒體會議室系統設計靈魂，集中了燈光、機械、投影及視音頻控制手段于一體，為使用者提供簡單、直接的控制界面，令使用者能方便地掌握整個空間環境各設備的狀態及功能。中控系統采用平板電腦進行操作，根據會議室的時間使用情況，編輯運行控制程序，下載到中控主機和平板電腦進行控制運行，達到音視頻切換實時操控，解決繁瑣操作；

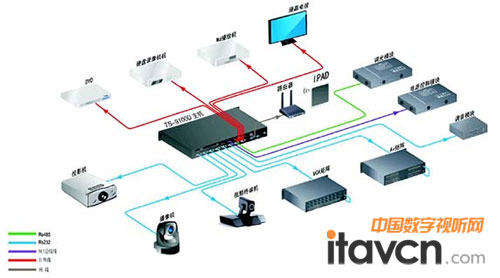

系統連接圖


系統功能:

會議室的中央集中控制系統配置有中控控制主機、無線觸摸屏、電源控制器、燈光調節器、音量調節器等設備作為會議室的中央集中控制系統核心控制設備，實現對會議室的環境控制（空調溫度控制、窗簾控制、燈光亮度調節）、攝像機和投影機控制、投影幕和吊架升降控制、音視頻切換控制、音量大小調節等功能，各子系統詳細功能如下：

音頻切換管理控制：

八進八出數字音頻矩陣處理器具有RS-232控制接口，中控主機可通過RS-232串口對音頻矩陣處理器的控制，可實現對音頻輸入/輸出通道切換控制，音量大小調節，音頻模塊切換等控制功能，實現工作人員無需到達機房，通過無線觸摸屏即可實現對音頻切換管理；

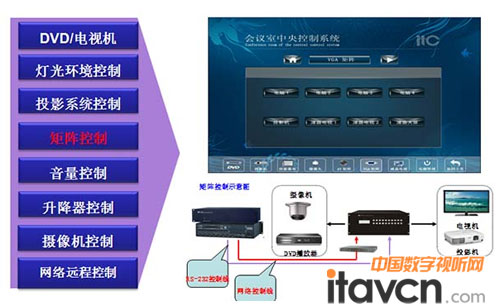

視頻切換管理控制

視頻切換管理控制：

把各路視頻信號輸入輸出接到高清混合切換矩陣XXX的輸入輸出口，由于高清混合切換矩陣具有RS-232控制接口，中控主機可通過RS-232串口對高清混合切換矩陣的控制，可實現對視頻輸入/輸出通道切換控制功能，實現工作人員無需到達機房，通過無線觸摸屏即可實現對視頻切換管理；

攝像機控制：

會議室配置有會議攝像頭，中控主機通過串口RS-232或者串口RS485協議控制攝像機動作，通過級聯攝像機控制端口，地址撥碼分配，可實現由中控主機編程控制攝像頭的轉動，鏡頭變焦、聚焦等功能，并將信號輸出到各類顯示終端或錄像設備等。還可以與數字會議系統進行對接，實現攝像跟蹤功能，可以對講話者進行特寫。

投影機控制：

中控主機通過串口RS232協議或者紅外發射棒控制投影機電源開關、顯示畫面切換等，投影機廠家會提供其投影機的外部通信協議代碼，即俗稱的中控代碼。或者學習其紅外遙控代碼，然后寫入中央控制系統主機，在工作人員操控觸摸屏?xí)r，主機將控制代碼發送給投影機，達到控制的目的。可在投影機的開關過程中加入延時，以保護投影機。

投影幕控制：

通過中控系統主機總線口CR-NET連接電源管理器控制電動幕布，在會議室不使用投影時，可一鍵聯動電動幕布升起，保證了會場的整齊有序，電動幕布一般采用強電開關控制，通過電源控制器控制幕布的電機正反轉，從而達到升降的效果。在觸摸屏內邏輯指令中加入互鎖，避免管理人員誤操作損壞設備，管理方便快捷。

燈光控制：

會議室所有筒燈及日光燈也通過中控系統主機總線口CR-NET控制，通過電源管理器控制會場內的燈光開關，通過燈光控制器控制白熾燈電流的大小，從而調節會議時的燈光模式及照度，全部操作動作由中控器統一管理，避免傳統系統因繁復動作所引起的誤操作，大大提高工作效率，使用者更能集中精力工作，不必為系統操作而分心。輕便的無線觸摸屏，方便流動式使用，使用戶于空間內任一位置都能對系統全面掌握。

電動窗簾控制：

會議室的電動窗簾也通過中控系統主機總線口CR-NET控制，通過電源管理器控制會場內的窗簾開關，全部操作動作由中控器統一管理，避免傳統系統因繁復動作所引起的誤操作，大大提高工作效率，使用者更能集中精力工作，不必為系統操作而分心。輕便的無線觸摸屏，方便流動式使用，使用戶于空間內任一位置都能對系統全面掌握。

空調控制：

會議室所內的中央控制系統，可通過學習空調遙控器的紅外控制代碼，錄入中控主機，在與會人員操作觸摸屏控制時，中控主機通過紅外發射棒連接空調的紅外接收口，對會場的溫度進行調節，可實現所有遙控器功能的操作，不必隨身攜帶遙控器。使多個遙控器的功能及觸摸屏與一身，減少與會人員工作量。

DVD播放機控制：

會議室所內的中央控制系統，可通過學習DVD播放遙控器的紅外控制代碼，錄入中控主機，在與會人員操作觸摸屏控制時，中控主機通過紅外發射棒連接DVD播放器的紅外接收口，對會場的音樂切換,音量大小進行調節，可實現所有遙控器功能的操作，不必隨身攜帶遙控器。使多個遙控器的功能及觸摸屏與一身，減少與會人員工作量。

液晶升降器控制：

會議室安裝液晶顯示器的升降器，中央集中控制系統可以通過中控主機總線口CR-NET連接液晶升降器的串口，液晶升降器的串口可以級聯，所有操作都可以通過無線觸摸屏，控制升降器統一升降，這樣更方便工作人員的操作。

四、擴聲系統概述

擴聲系統根據報告廳的使用的面積和使用功能進行設計，擴聲系統主要由揚聲器、功率放大器、音頻處理設備、調音臺、話筒、音源等設備組成。整個系統選用同類產品中音色優美的高檔次音響器材為主組成音響系統，選用同類產品中技術最成熟、性能先進、使用可靠的產品型號，通過計算報告廳的音響場地系數進行設計，保證報告廳每個角落的聲場聽覺均勻，沒有出現失真、偏音、混音、回響等不良音響效果；媒體智能擴聲系統主要由三大部分組成：聲源、音頻處理設備、功放及揚聲器系統。

多媒體智能音響擴聲設備的組成：

1、聲源：主要包括有線話筒、無線話筒、DVD影碟機、多媒體電腦等聲源設備，可播放CD唱片，DVD影音圖像。

2、音頻處理設備：是擴聲中的核心設備,可進行多路音頻信號混合放大、切換,高低音調節,效果補償控制,音量大小調整，錄音、放音使用。

3、功放及揚聲器：整個擴聲系統的音質及聲場均勻性主要取決于揚聲器的品質和布置方式。不同類型的揚聲器需要配置不同的功放。
