【中國數字視聽網訊】韓國流行音樂王牌演唱會Korean Music Wave（韓國音樂波）首次登陸中國，在鳥巢拉開帷幕。16組韓國頂級藝人同臺表演，奉獻了3個半小時的音樂盛宴。舒爾Axient，UHF-R及PSM1000個人監聽系統以穩定強大的現場表現，確保了這場高規格演唱會獲得震撼視聽效果。

Korean Music Wave是韓國MBC電視臺集合最多韓國一線藝人、最強豪華舞臺制作，被韓國國內及全世界韓粉奉為殿堂級的超級演唱會。此次MBC電視臺將Korea Music Wave首次引入中國，并將首站選在中國最大的體育場館——鳥巢。

舒爾無線系統助韓國超級演唱會中國首秀

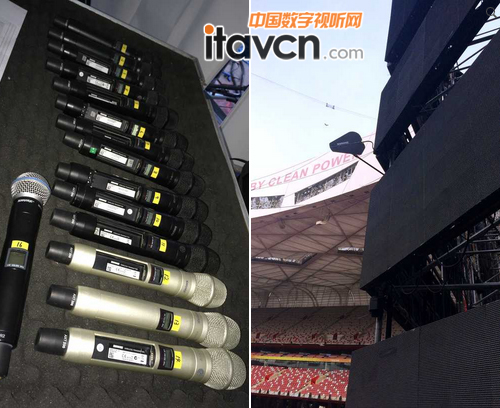

為保證將原汁原味的演出內容展現給中國觀眾，MBC電視臺攜近400人的韓方團隊進駐鳥巢，所有音響、燈光、舞美均按照最高標準嚴格執行。為達到最好的音頻傳輸效果，Korean Music Wave選用了舒爾無線系統，包括16個通道的Axient，22個通道的UHF-R，以及多個通道的PSM1000和PSM900個人監聽系統。

舒爾無線系統輕松應對現場干擾問題

此次演出現場的射頻環境非常復雜，對于無線設備有很大挑戰。據現場支持的舒爾應用工程師卜賢、吳澤昕介紹，由于現場使用的LED 大屏產生很多的射頻干擾，計算可用的干凈頻點時必須避開那些LED的雜訊，而且給Axient使用的備份頻點也捉襟見肘。通過使用舒爾WWB6管理軟件，可以精確而高效地計算出安全可用的主頻點和備份頻點。當通過軟件把計算好的兼容頻點分配給聯網的無線設備時，結合舒爾AXT600頻譜管理器，可根據現場的射頻環境實時監測備份頻點的質量并且對備份頻點進行排序。

舒爾工程師提到，在排練的時候發現在600MHz附近常常有一些突發的無線干擾，這時Axient系統特有的干擾檢測與規避功能發揮了至關重要的作用。當突發干擾源信號強度足夠干擾到主頻點的時候，接收機的主頻點迅速切換到了計算出來的備份頻點上。發射機的工作頻點也在同一時間進行了切換，保證了信號的正常工作。這是由于工程師在接收機端把干擾檢測規避模式設置成自動模式，當突發強干擾源干擾到正在工作的主頻點時，接收機會顯示工作主頻點受到干擾并且自動切換頻點。

而當一些突發干擾源的信號強度較弱，并不會對載波的音頻信號質量產生影響的時候，AXT400接收機面板會顯示紅色的警告，說明Axient的接收機也會自動檢測到一些輕微的無線干擾。

Axient系統的Showlink 信號接入點是用來遠程控制所有的Axient發射機的，在如此大型的舞臺現場，工程師設計使用了2個Showlink接入點，其中一個接入點使用全方向天線面對舞臺的一側延伸段和中間走道，另一個Showlink使用了指向性天線正好面對舞臺中央和另一側延伸段。使用了發射機自帶的showlink測試功能在所有舞臺區域做走動測試，保證Showlink控制信號的良好覆蓋。

舒爾無線系統助韓國超級演唱會中國首秀

合理使用天線獲得更好的音頻信號

這次現場演出的舞臺是一個非常特別的“U”型的舞臺，舞臺場地范圍非常大，除了位于當中的主舞臺以外，還分別在上臺口和下臺口做了100米的延伸，大部分歌手都會載歌載舞不斷在舞臺中間和兩邊延伸段部分來回跑動,這給音頻傳輸也造成很大困難。工程師既要考慮無線話筒的信號接收，還要考慮到無線監聽系統的發射信號全面覆蓋，所以合理架設天線和如何使用射頻饋線成了非常重要的任務。

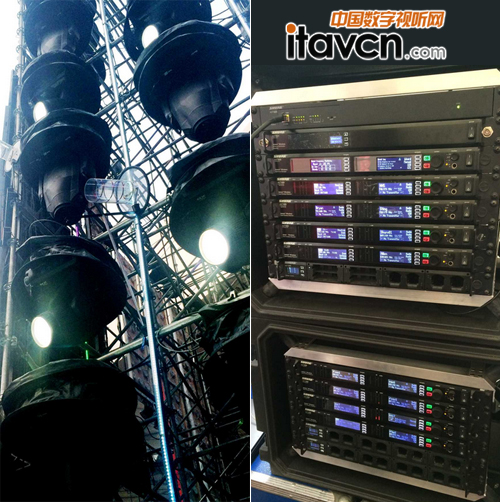

為保證無線話筒的傳輸，舒爾工程師在舞臺一側用了舒爾 UA874指向性天線，用來覆蓋舞臺中央和上場口的延伸區域，另外在一側使用了HA8089 螺旋天線，選擇了合適的懸掛高度用來覆蓋中央和下場口很長的延伸區域，8089天線一側使用了舒爾 UA830天線放大器來補償了饋線的損耗。用舒爾 WWB6.0 軟件的RF history （射頻歷史記錄）功能進行了發射機的走動測試 ,根據信號強度微調了天線的指向角度，確保發射機信號強度都超過了-70dBm，保證了無論演員走在任何一個地點，接收機的射頻信號都能保持足夠穩定。

在PSM監聽系統的天線設計方面，舒爾工程師在舞臺每側分別安裝了2個HA8089天線，一側的2個8089發射天線分別指向“U型”舞臺的近端和遠端，用來覆蓋整個舞臺監聽區域，這4根天線安裝好以后，我們用PSM 腰包接收機在整個舞臺區域不斷做走動測試, 在有盲區的位置相應的調整HA8089的指向角度，保證了演員在整個舞臺區域都能接受到穩定的監聽信號。

PSM天線合并器的輸出端使用了舒爾專門的天線分配器進行分配，用來連接發射天線，在RF饋線的選擇上通過計算使用了高質量低損耗的Belden 9914 和舒爾UA8100 饋線，保證了發射機合理的信號增益。

主調音師對于舒爾產品的評價

當談到演唱會的音響效果時，負責本次演出現場擴聲的主調音師TAE JEOM SIK 先生表示，對舒爾產品的表現十分滿意，尤其是Axient出色的穩定性和安全的性能。TAE JEOM SIK 先生使用舒爾產品超過10年，在以往的工作中多次使用UHF-R和PSM監聽系統。在他看來，舒爾產品的耐用性非常好，能夠適應各種惡劣的環境，無線射頻方面也非常出色。他個人非常偏愛舒爾Beta87A話筒的音色，認為超心形拾音模式能夠最大限度地隔絕其他人聲或樂器聲，同時人聲明亮，適合多數韓國藝人的演唱會及演出。

在此次演出之前，TAE JEOM SIK就曾在韓國使用過Axient系統，通過此次演出，他也對Axient的優越功能有了更深刻的了解，并且在未來也計劃在更多頂級現場演出中使用這一產品。在鳥巢復雜的現場環境下確保演出的順利進行，對音響師的工作壓力可想而知。Axient接收機配備了高靈敏度的干擾檢測電路，可以再射頻信號受到干擾時立即發出警報，并在幾毫秒內跳轉到一個清晰無干擾的兼容頻率，這為音響師的工作帶來更多的安全性。

舒爾產品為這場超級盛典做出了最大的支持與努力，夢幻般的超級陣容在鳥巢為歌迷呈現史無前例的音樂盛宴。

（編輯：石頭）
