【中國數字視聽網訊】Blackmagic Design今天發布消息，十堰電視臺在其主演播室改造項目中安裝了ATEM 2 M/E Production Studio 4K切換臺作為該演播室主、備切換臺，并為這些切換臺配備了ATEM 1 M/E Broadcast Panel控制面板。

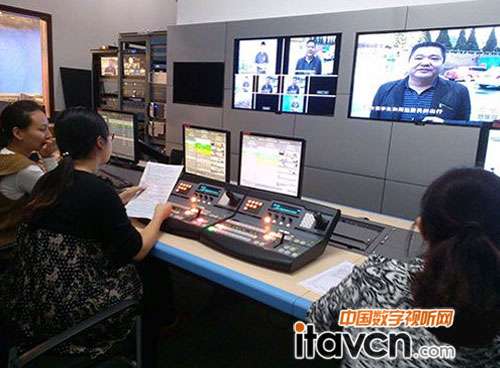

Blackmagic 4K切換臺入駐十堰電視臺

十堰電視臺主演播室于2007年建成，主要承擔新聞節目《直播十堰》的制作。在播出系統已經完成數字化的背景下，十堰臺決定對主演播室系統進行數字化改造，并以此為契機，引入虛擬演播室、在線包裝等設備，以豐富節目制作手段，同時提高系統的可靠性。

Blackmagic Design的ATEM 2 M/E Production Studio 4K是新演播室系統中的主切換臺，配備了ATEM 1 M/E Broadcast Panel控制面板，用于完成來自攝像機、虛擬演播室系統、在線包裝系統、媒體服務器、非編系統的信號切換。在新系統中，十堰臺還安裝了Blackmagic Design的Smart Videohub矩陣、HyperDeck Studio廣播級硬盤錄機、DeckLink采集卡、Mini Converter轉換器和SmartView Duo監視器。

”ATEM 2 M/E Production Studio 4K切換臺高度集成的特性簡化了我們的系統設計。比如它內建了調音臺，因此我們可以在切換臺上同時切換和控制視、音頻，不用再安裝外部主、備調音臺，減少了處理環節，降低了視、音頻配合的出錯概率。“為十堰臺新演播室設計和實施提供支持的武漢能勝科技有限公司技術總監汪緯說。

新的演播室方案利用ATEM切換臺的色鍵功能為虛擬演播系統設計了一個應急備份。由攝像機拍攝的藍背信號被分為兩路，一路交給虛擬演播系統，一路直接交給ATEM切換臺，一旦虛擬演播室信號中斷，導播可直接通過ATEM摳像合成虛擬演播室信號來替代。

備份切換臺也采用了ATEM 2 M/E Production Studio 4K。主、備切換臺同時在線，以確保直播安全性。汪緯說：”因為成本問題，很多電視臺用矩陣作為備切方案，但是矩陣切換可能出現抖動、黑場的情況。ATEM 2 M/E Production Studio 4K切換臺有直播節目制作需要的功能，但是價格不貴，利用省下來的成本，我們又配置了一套ATEM 2 M/E Production Studio 4K和ATEM 1 M/E Broadcast Panel用于備切，并且還加一個Smart Videohub 16 x 16數字矩陣作為進一步的保護。“

“新演播室系統配置是針對十堰臺新演播大樓設計的。但是新演播大樓目前還在建設當中，新系統只能暫時安裝在空間有限的老演播室里。ATEM切換臺功能齊全，但是外形很緊湊，節省了寶貴的設備安裝空間。”汪緯介紹說。

在新的演播室系統中，切換臺的PGM信號被交給一臺安裝了DeckLink SDI的電腦進行母版采集，還有一路PGM交給一臺HyperDeck Studio SSD硬盤錄像機進行母版備份記錄。

一個Mini Converter SDI to Analog轉換器被用于將PGM信號轉換為模擬信號，并輸出給主播前的模擬監視器。一個Mini Converter SDI to HDMI轉換器則被用來把通過ATEM切換臺的Aux.切出的虛擬演播室合成信號轉換為HDMI，并交給一臺HDMI電視供主播監看。兩臺SmartView Duo監視器也被用于了虛擬演播室的鍵信號和填充信號的監看。
