【中國數字視聽網訊】【中國數字視聽網訊】蘭州地鐵1號線是從西向東通過城市蜂腰地段的一條主干軌道交通線路，東西橫貫中心城區。于2014年6月份正式開工建設，一期工程全線設有20座車站施工工地，全線采用ITC網絡廣播語音通訊系統，站點工地包括：1.陳官營 2.奧體中心3.世紀大道 4.迎門灘 5.馬灘 6.土門墩 7.西客站 8.西站什字 9.七里河 10.小西湖11.文化宮 12.西關什字 13.省政府 14.東方紅廣場 15.盤旋路 16.五里鋪 17.東部市場 18.拱星墩 19.焦家灣 20.東崗終點站。

一、平臺架構

本著節約實用的原則，滿足較高安全性與穩定性，更便捷服務于蘭州軌道公司，采用如下拓?fù)浞桨福?/p>

總體架構拓?fù)鋱D

通過與蘭州軌道公司溝通，總體要求實現一、二、三級安全監管系統。其中，一級：軌道公司監控中心；二級：承包商指揮部；三級：工區項目部及施工現場。每級安全監控平臺（系統）都由網絡傳輸系統、視頻監控系統、視頻會商系統、網絡廣播系統、電子門禁系統等組成。

※一級監控平臺（軌道公司監控中心）監控中心大屏顯示控制系統、視頻會商系統、網絡廣播系統、互聯網寬帶等；

※二級監控平臺（承包商指揮部）視頻會商分會場、網絡廣播分控點、所屬工點視頻監控、網絡專線接入等及監控室建設；

※三級監控平臺（工區項目部及施工現場）網絡傳輸系統、電子門禁系統、視頻監控系統、監控室局域網絡建設、相關弱電設備（交換機、網絡機柜等）；

二、網絡傳輸

為提高系統的安全性、數據傳輸?shù)姆�(wěn)定性，平臺網絡的統一性，上海同是經過與三家運營商（移動、電信、聯通）多番談判、多方技術論證，結合蘭州軌道公司的實際情況，最終確定中國聯通公司為整體平臺網絡運營商，并上報蘭州市軌道交通有限公司后，獲得蘭州市軌道交通有限公司認可。承包商指揮部、工區項目部及施工現場視頻監控等接入點通過中國聯通的MSTP專線接入軌道公司監控中心，組成一個大的局域網絡：

1) 承包商指揮部至軌道公司監控中心接入100M專線，并由運營商提供FE電口設備進行對接；

2) 工區項目部至軌道公司監控中心接入20M專線，由運營商提供FE電口設備進行對接；

3) 與工區項目部較遠的工點至軌道公司監控中心接入20M專線，由運營商提供FE電口設備進行對接；

各接入點內部網絡傳輸由接入點所在施工單位根據軌道軌道公司的網絡傳輸要求自行集成，網絡費用自行承擔。為減少投資、節省資源、同時減少廣播風暴，提高數據的傳輸質量，建議根據不同業務系統劃分不同的VLAN；同時采用私有IP地址 10.32.0.0/24 分別配置各接入設備（硬盤錄像機、視頻會商設備、網絡廣播設備、電子門禁設備等）；

三、IP網絡廣播應用

系統功能

1、通話模式

◆ 雙向免提通話

雙向免提通話

呼叫接通后，立即以免提方式全雙工實時語音通話，并有回聲消除功能。

◆ 雙向耳麥通話

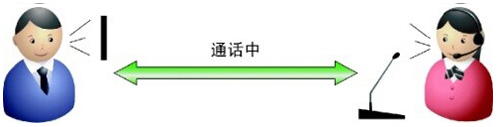

雙向耳麥通話

可外接耳機麥克風，適用于高噪音環境或不希望影響他人時通話。

2、多方通話

◆ 會議模式

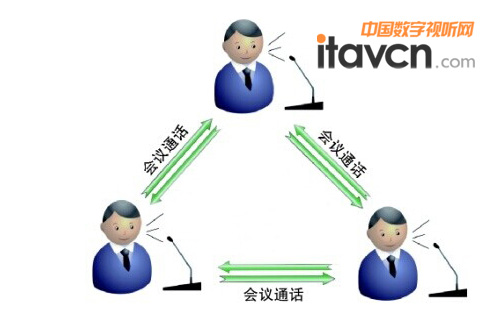

會議模式

支持多個終端的會議模式多方通話，終端無數量限制；終端之間屬于平等關系，參加會議的終端相互之間可聽到發言；會議模式多方通話能被最高優先級對講切斷，對講結束后恢復會議模式。

◆ 指揮模式

指揮模式

支持多個終端的指揮模式多方通話，終端無數量限制；終端之間屬于“主從關系”；“主終端”發起通話后，“從終端”都能與“主終端”通話，但是“從終端”之間不能通話；指揮模式多方通話能被最高優先級對講切斷，對講結束后恢復指揮模式。

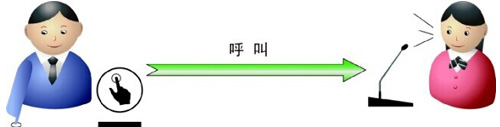

3、對講方式

◆ 一鍵求助對講

對講方式 一鍵求助對講

一鍵啟動，快速與指定的目標終端進行對講，每個終端可獨立設置求助對講的目標。

◆ 數字鍵撥號對講

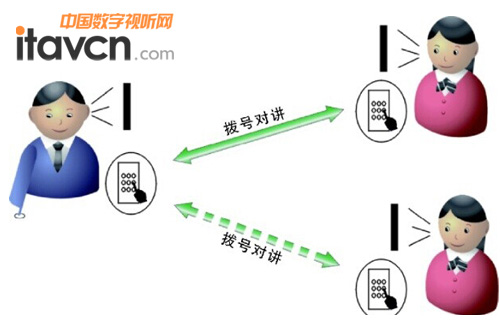

數字鍵撥號對講

通過數字鍵撥號，可與任意目標終端進行對講。

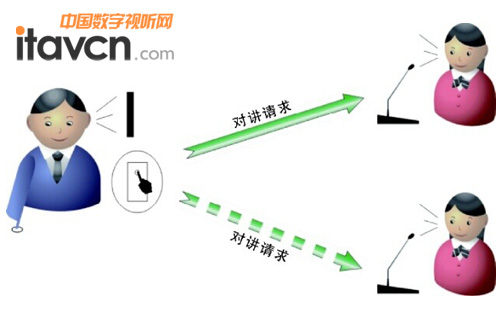

◆ 組對講請求

組對講請求

可以設置一個終端同時對多個終端發起對講請求，當發起對講請求時，接收端的任意終端可接聽，同時結束發起終端對其它接收端終端的對講請求。

4、接聽模式

◆ 自動接聽

可設定被呼叫的終端在振鈴響鈴1次后自然接聽對方通話語音，振鈴可以選擇并能增加和刪除。

◆ 手動接聽

被呼叫的終端連續響起振鈴，直到有人手動按下接聽鍵為止。

5、呼叫轉接

◆ 占線轉接

被呼叫的終端正在和別的終端通話時，可自動轉接到另外一臺指定的終端。

◆ 關機轉接

當被呼叫的終端處于關機或未連接的狀態時，可自動轉接到另外一臺指定的終端。

◆ 無響應轉接

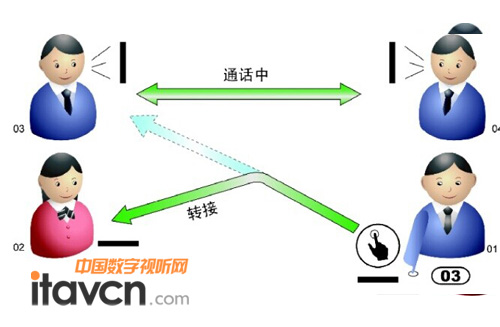

無響應轉接

當被呼叫的終端在指定的響鈴次數后未接聽，可自動轉接到另外一臺指定的終端。

6、呼叫級別

◆ 呼叫強插

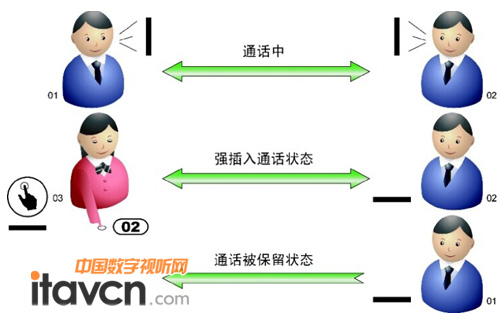

呼叫強插

終端對講可設置優先級別，高級別的用戶可以中止并插入低級別用戶的對講通話。

◆ 呼叫等待

被呼叫的同優先級別的終端如果正占線，終端會處于占線等待狀態，同時終端會有呼叫占線等待提示音進行提示，若干秒（可隨意設置時間長短）后占線空出，會自動接通對講講話。

◆ 通話強拆

管理員可以強行取消正在進行的任何對講通話。

7、呼叫提醒

呼叫接聽等待時有聲音、文字、燈光三種提醒方式。

8、掉線顯示

系統支持對講終端掉線后，軟件界面出現“氣泡”提示。

9、廣播

服務器麥克或IP網絡話筒可以對單個終端、單個區域、多個區域或全區進行單向廣播尋呼。

10、監聽

終端內置拾音麥克，可以在主控室監聽終端周圍環境的聲音實況。

11、背景音樂

終端可外接揚聲器，播放語音信息和背景音樂，對講時自動停止播放，支持實時、定時、觸發播放。

12、聯動控制

終端具有短路輸出接口，可觸發聯動視頻監控或報警指示燈；短路輸入接口，可外接電子門禁或緊急按鈕。

13、平臺整合

系統提供SDK二次開發包，視頻監控系統可聯動控制通話開關或通話時的自動視頻畫面跟蹤。

14、數字錄音

系統能自動對每次通話內容進行數字錄音, 錄音文件保存在服務器硬盤中。

15、錄音管理

系統支持對平時錄音記錄的查詢，包括終端記錄、日期、時間等；且支持目錄管理、自動分段等功能。

16、日志查詢、輸出

系統使用過程中的廣播呼叫、雙向語音對講通話、報警信息等都自動寫入系統日志，并支持服務器和客服端隨時查詢或輸出。

17、系統兼容

系統全面兼容普通單向IP網絡廣播系統，可實現普通廣播的所有功能。

四、IP廣播清單

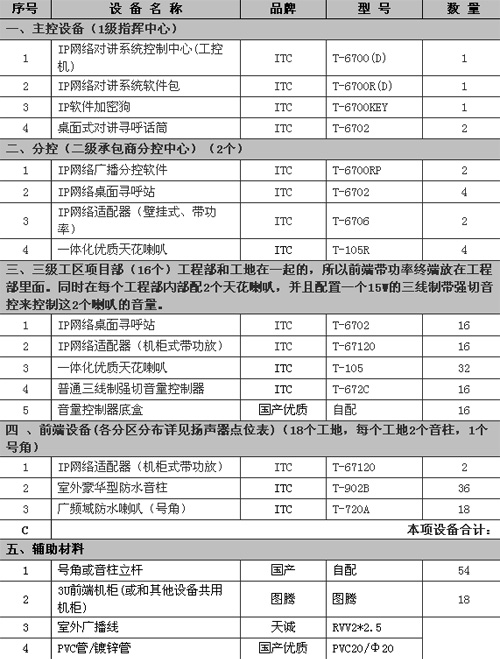

IP廣播清單

使用功能：

1.1級指揮中心/2級承包商分控中心可以通過桌面式對講尋呼話筒T-6702對任意對1個、幾個或全部工程項目部和工地進行廣播通知、喊話、播放背景音樂等。

2.同時工程項目部的桌面式對講尋呼話筒T-6702也可以對工地進行廣播通知、喊話等。

3.另外桌面式對講尋呼話筒T-6702之間可以互相對講通話。即1級指揮中心、2級承包商分控中心和工程項目部之間的桌面式對講尋呼話筒T-6702可以互相對講通話。

4.可以給1級指揮中心管理員可以對2級承包商分控中心進行授權，規定2級承包商分控中心可以管理那幾個工程項目部和工地。
