【中國數字視聽網訊】在互聯網技術高速發展的今天，數字化、網絡化的技術應用已經深入到人們生活中的方方面面。而作為新時代的音頻擴聲系統工作者，我們更應該緊跟時代發展，牢牢把握住數字化、網絡化音頻系統的前沿技術，為設計更好、更優質的擴聲系統而貢獻自己的智慧及力量。而本文就如何構建大型場所中的網絡化、數字化音頻擴聲系統跟大家在下面進行一個簡單的探討及優勢說明。

1、擴聲系統的組成部分：構建一套音頻擴聲系統的前提條件，就是要清晰了解該音頻擴聲系統的組成部分。只有清晰了解一套音頻擴聲系統的組成，才能根據該系統不同的擴聲需求來搭配不同音頻節點設備完善其擴聲功能。

例：

以一套劇場擴聲系統，其在使用傳統音頻擴聲設備時主要由以下5大部分組成。

1、音源部分（DVD、話筒、CD等）——2、輸入混合處理部分（模擬調音臺、混音器等）——3、傳輸處理部分（分頻器、均衡器、壓限器等）——4、功率放大部分（各型號功率放大器）——5、電聲能轉換部分（各型號揚聲器）

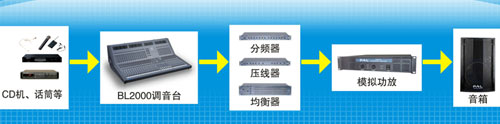

模擬系統

而下面我們?cè)倏纯磾?shù)字化、網絡化音頻擴聲系統的硬件構建方式與組成部分。

1、音源部分（DVD、話筒、CD等）——2、輸入混合處理部分（數字調音臺、智能混音器等）——3、傳輸處理部分（網絡數字音頻處理器，網絡音頻傳輸器）——4、功率放大及電聲能轉換部分（網絡數字音箱）

網絡數字系統硬件部分

通過以上對比，我們不難發現，數字化音頻擴聲系統對比傳統擴聲系統，其大量減少了周邊處理設備及功率放大部分的簡化，這種設計被稱為NAD，即無功放設計。那么，網絡化、數字化音頻擴聲系統在實際應用中怎樣實現其擴聲功能及其優勢又在哪里呢？接下來筆者再一一為大家進行深入剖析。

一、混合放大部分

首先，我們來進行輸入混合處理部分的比對，輸入混合處理部分其音頻節點設備為調音臺，而目前在音頻擴聲領域中，調音臺又分為模擬調音臺及數字調音臺。模擬調音臺之所以稱為模擬調音臺，是因?yàn)槠涮幚淼囊纛l信號為傳統的電流信號，其工作原理是通過不同的集成電路來混合及處理各類音頻信號，因此模擬調音臺的體積相對較大。并且，電流信號都具有一定物理特性，在不斷的放大過程中容易產生信號的變形。所以，其處理后的音頻信號往往相對精度較低，而要提高其處理精度又會產生調音臺造價過高、體積過大等問題。數字調音臺的工作原理是把傳統模擬音頻信號轉換為數字信號來進行混合及處理，其工作原理是處理的是0與1的二進制數字編碼信號，在處理時不具有模擬信號的物理變形特性，不易產生音頻信號的失真。同時，數字調音臺內部采用的是大量高度的集成微芯片，因而減少了調音臺的體積與重量。相對于傳統模擬調音臺，數字調音臺的處理精度更高，體積更小并且處理能力更為強大。以BYH公司的PAL品牌24路數字調音臺舉例，其不單具有模擬調音臺的混合、處理功能，還具有效果器、均衡器、壓限器、噪聲門等多種DSP處理模塊，可對音頻信號進行多種效果處理。并且，其還具備50種場景的存儲與調取功能，可根據劇場在不同場合的使用要求進行多種場景模式的一鍵保存與調用。極大的節省了調音師在劇場使用功能轉變時的調試時間與繁復的工作步驟。另該數字調音臺還內置一個數碼播放器，將音源部分也整合在一起，極大地簡化了操作。

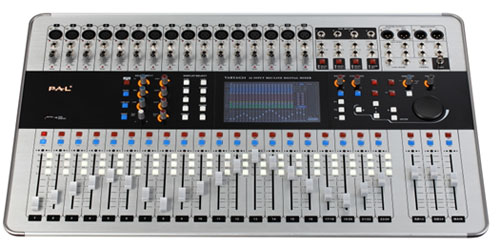

VARYAG24數字調音臺

二、傳輸處理部分

傳統的傳輸處理節點設備主要有分頻器、均衡器、壓限器等音頻處理設備。通過各類不同的音頻處理設備一級一級的傳輸與處理才能獲得調音師最終所需要的音頻信號。而在處理設備增多的同時，往往也會增加音頻信號在傳輸與放大過程中的變形幾率，這就是我們常說的失真。特別是在某些需要遠距離傳輸音頻信號的場所，如：劇場、體育館等擴聲場所。傳統音頻傳輸與處理的方式更是存在巨大的缺陷。以上我們說到了模擬信號在放大過程中容易產生變形，這只是其其中一種物理特性，在長距離傳輸時，模擬信號會產生信號的衰減以及易受到外部電磁場的干擾。在音頻信號需要長距離傳輸時，傳統的解決辦法是在布音頻傳輸線時盡量遠離干擾源，在傳輸?shù)揭欢ň嚯x后增加音頻信號放大設備來進行對所需信號的二次、甚至是三次放大。這樣的做法不僅耗費了大量的人力及物力還對音質有著嚴重的影響，大大降低了信噪比。而在數字化音頻高速發展的今天，以上的問題均已得到了有效的解決。下面以BYH公司PAL品牌的網絡音頻平臺來為大家進行剖析對比。PAL品牌的網絡音頻平臺主要由網絡音頻傳輸器以及網絡音頻處理器構成。網絡音頻處理器是一臺高度集成的數字化音頻處理器，其具備多種處理功能，包含了均衡器、分頻器、壓限器、動態處理器等多種處理模塊。因其大量采用高精度的DSP處理芯片進行對信號的處理，對比傳統處理設備，其體積輕巧，精度高，并且處理功能更加強大。并且，PAL公司的網絡音頻處理器采用COBRANET網絡音頻傳輸協議，通過連接網線或光纖線可與網絡音頻傳輸器結合使用，進行對數字音頻信號遠距離的傳輸與處理。連接電腦后，還可實時的對網絡中傳輸?shù)臄?shù)字信號進行調整與監測，極大的提高了音頻工程師的工作效率，同時還極大地降低了甲方的施工成本。數字化的傳輸與處理方式有效的克服了傳統傳輸與處理方式容易產生信號衰減、容易受到電磁干擾、容易產生信號失真等問題。并且，其還具有一項最大的優勢，就是一條網線或光纖線就可替代傳統64條音頻線所傳輸?shù)男盘?hào)量。舉個例子：舞臺上如有24支電容話筒，8臺功放。按照傳統的做法我們需要從舞臺上布24條音頻到音控室，因每臺功放都是兩通道的，所以我們還要從音控室再布16條音頻線到舞臺，也就是40條音頻線。拋開傳輸信號的好壞不說，光是這布線成本與人工成本就已經讓人很頭疼。如果采用PAL公司的網絡音頻平臺，舞臺到音控室之間只需簡單的布下2條CAT5類網線即可。在這之中，一條網線便可容納下64不定方向的音頻信號傳輸量，同時

還極大的提升了所傳輸信號的品質。布下兩條網線是因?yàn)镻AL公司的網絡音頻平臺還具備實時的冗余備份功能，在其中一條網線斷開的情況下，第二條網線自動生效，保障信號的無縫有效傳輸。

AUDIONET硬件部分 AUDIONET軟件部分

三、放大部分與電聲能轉換部分

到了最后，混合與處理好的音頻信號就需要進行信號的放大與由電能轉換成聲能的步驟。處理好的信號通過傳統的模擬功放進行信號的放大，然后再傳輸給揚聲器，這樣就完成了一套音頻擴聲系統的構建了。信號的放大與電聲能轉換部分也是一套音頻擴聲系統構建的重點部分。傳統的功率放大器一般分為A類、B類、AB類以及H類等功率放大器，因其工作原理，其電聲轉換率最高的往往都不能超過50%，造成了電能的大量浪費與損耗。而在與揚聲器之間連接的音箱線越長信號的衰減會越大，噪聲和信號的失真也會越大。因此，在音頻技術不斷進步與網絡數字技術不斷普及的今天，網絡數字音箱必定會成為日后的主流趨勢。所謂網絡數字音箱指的是，可兼容網絡音頻信號和控制監測信號，內部自帶高精度DSP處理模塊和功率放大器的揚聲器。以PAL網絡數字音箱為例，其內部采用D類數字功率放大器，其具有體積小，重量輕，發熱量小等特點，并且電聲轉換率高達驚人的95%。PAL網絡數字音箱連接網絡音頻信號后即插即用，使用方便簡潔，減少了音頻信號在傳輸過程中產生失真的可能，極大的提升了音質，還原度高。D類數字功放高效穩定，節能環保，因其就安裝在揚聲器內部，有效降低了放大后的信號在進行二次傳輸中的損耗。同時，通過連接電腦，還可以對每只網絡有源數字音箱進行控制與監測，極大的擴展了音頻工程師們的可操作空間，發揮無限創意。

網絡數字音響 軟件控制、監測界面

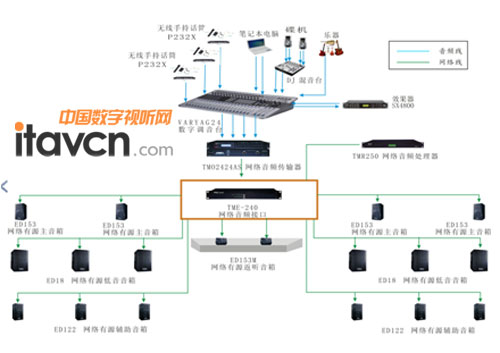

設備系統示意圖

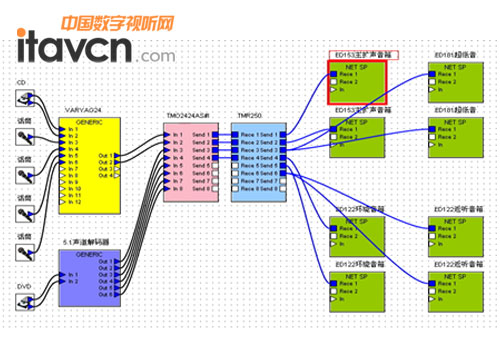

軟件控制示意圖

通過以上的對比分析，我們不難發現網絡數字音頻設備與傳統模擬設備之間的區別與優勢。在網絡化、數字化技術不斷普及與深入發展的今天，網絡化、數字化技術也融入了音頻擴聲系統的方方面面，更重要的是網絡數字?jǐn)U聲系統是和互聯網兼容的。不難想象，在今后的發展中，網絡數字音頻產品必定會取代傳統模擬音頻產品。網絡數字音頻技術在解決了傳統技術所不能解決的難題的同時，也為音頻工作者們帶來了無限的創意想象與發揮空間。網絡短短的10年發展，已經給人們的生活帶來了翻天覆地的變化。相信，在下一個10年，網絡數字音頻技術也會給音頻擴聲領域帶來翻天覆地的變化。作為前沿音頻工作者，大家更應牢牢把握時代，掌握網絡音頻數字技術，為音頻擴聲領域貢獻才智和力量。

（編輯：石頭）
