【中國數字視聽網訊】昔日VATION巨洋憑借先進的技術和產品在煤炭行業創造了多項第一：第一個將DLP大屏幕拼接墻產品用于煤礦的現代化調度指揮系統，并建立行業第一個實際應用案例，成為DLP大屏幕產品在煤炭行業市場占有率第一的企業；第一個將DID大屏幕拼接墻產品引入煤炭行業；巨洋全球首發最先進的LED-XGA-DLP產品，第一個將LED光源DLP大屏幕顯示系統引入煤炭行業并建設煤炭行業目前為止最多的LED-DLP單元拼接墻。

如今，巨洋重磅推出的新一代全數字集群式多屏圖像處理系統----V-CLOUD純數字“云”架構圖像處理器再次引入煤炭行業。至此VATION巨洋不僅為煤炭行業提供了更加穩定的產品和創新的技術，還完善并提供了更為優秀、更符合行業需求的先進的解決方案，為煤炭行業用戶呈現了扎實的技術，完美的產品以及一流的服務。

用戶分析

山西潞安礦業（集團）李村礦井選煤廠項目由3×8共計24套50"DLP顯示單元、分布式圖像處理器、大屏控制軟件、計算機接口、及其它輔助軟硬件產品組成。

通過這套系統可以將工業電視的視頻監視信號、計算機顯示信號、網絡信號在DLP大屏幕顯示系統上進行動態綜合顯示，能夠在調度指揮中心實時直觀顯示選煤廠各生產環節的設備運行狀況，使生產調度和管理人員及時獲取大量豐富的視覺信息，能直觀的監視和記錄選煤廠各工作現場的安全生產情況，以便及時做出判斷和處理，及時發現各監控點的違章作業情況，防患于未然，實現集中監控管理和輔助指揮調度的目的，為選煤廠的安全生產保駕護航。

大屏幕顯示系統可與用戶網絡管理系統、網絡監控系統及其它系統聯網運行，無論用戶應用系統的軟件及硬件有何變動，大屏幕顯示系統均可正常使用，確保整個系統的通用性及擴展性。

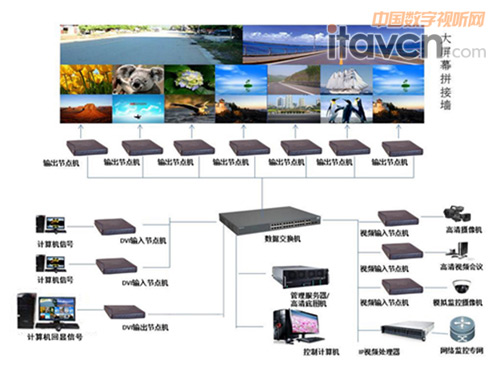

系統結構圖

VATIONCUBE顯示單元

VATION巨洋公司采用第二代LED技術的投影單元光源采用18顆陣列式LED光源，三基色LED光源采用3×6模式排列，具有光源冗余功能，且亮度達到1200ANSI流明，在業界亮度最高。

VATION巨洋公司LED光源投影單元具有一機雙芯技術、雙電源冗余備份技術，使系統更加穩定，真正做到7×24小時不間斷工作。

風冷與液冷相結合的散熱方式:有研究結果表明，LED光源在溫度達到上限以后，每超過一度，其壽命會降低30%；在散熱方式上，VATION巨洋產品采用風冷與液體冷卻相結合的散熱方式，使投影單元即使長時間運行，也一直保持低溫狀態，大大保證了設備壽命。

巨洋公司LED系列產品具有超寬域動態色彩返真技術，解決了目前市場上大部分產品存在的色彩偏離問題，為用戶提供更加逼真的顯示效果。

由于用戶特殊需求，需要高精度的顯示數據、圖形信息，巨洋這一技術充分結合行業的需求，獨創的12動點調整裝置，使屏幕間的物理拼縫小于0.2mm,光學拼縫小于0.4mm,為用戶提供極致的畫面，在調度指揮中必將發揮重要作用。

光機模塊化氣密防塵設計:空氣中內灰塵較多，容易進入箱體，影響顯示效果，縮短設備壽命，巨洋獨有的創新光路氣密室設計，結合高品質精密光學系統，為客戶帶來更完美的視覺呈現，機芯通過權威機構六級防塵檢測。

巨洋公司針對惡劣的環境特點，推出了具有防腐蝕、抗氧化、防靜電、抗壓、防潮的ODE噴涂工藝。適合在惡劣環境下使用。

V-CLOUD圖像處理器

V-CLOUD圖像處理器采用“云”架構，系統由DVI輸出節點，RGB輸入節點、視頻輸入節點、IP視頻輸入節點、數據交換機以及配套線纜組成。

可接入無限多路RGB、視頻信號源（取決于網絡交換機端口數目），支持超大規模大屏幕顯示墻拼接。具有極強的擴展能力及處理能力和顯示靈活性。

支持同一信號源可同時被顯示在任意多個顯示單元上，所有視窗都是實時同步的。

在大屏幕上顯示的所有信號，均可實時的回顯，即可全屏回顯也可有選擇性的局部回顯，回顯速度≥25幀/秒。

整套系統中不存在數據緩存，所有信號數據實現實時處理、實時顯示，端到端延遲≤70ms；

整套系統所有節點獨立對應每一塊顯示屏，不依賴于任何PC服務器進行獨立工作，當系統中任何一個節點出現故障時不影響系統中其他節點的正常工作。

所有輸入和輸出節點即插即配，且支持圖像熱插拔（即節點斷開網線或信號線后重新接線，圖像可恢復正常顯示），不需要進行復雜的設置，

VATIONWARE控制軟件

與煤礦安全生產監控系統實現無縫連接，在煤礦調度中心配置大屏幕電視墻，形成多媒體安全生產綜合調度指揮系統；

可實現多路實時視頻信號顯示。支持全制式視頻信號輸入，各類視頻信號可以任意位置、任意比例、跨屏顯示。

可實現多路實時RGB信號顯示。所有的RGB信號均可輸入到分布式圖像處理器，RGB信號可以任意位置、任意比例、跨屏顯示。

支持混合顯示功能：通過各種不同的途徑顯示RGB信號、網絡信號、視頻信號、使得視頻信號的連接方式和顯示方式更加靈活方便，可同時在大屏幕上混合顯示。

通過分布式圖像處理器在大屏幕上做單屏、多屏、整屏等拼接顯示方式，并同時顯示在大屏幕上實現放大、縮小、跨屏、平移、疊加等多種操作，可以實現多種信號在大屏幕上任意位置以任意大小開窗口顯示；
