【中國數字視聽網訊】法維視（FIVIS）光學無縫拼接技術概述

液晶拼接屏最先是來源于歐洲一家公司的構思，拿著他們的設想與原始設計找到三星、LG、夏普和AUO要求替他們代工這個窄邊超薄的產品，按他們的說法是用于“DigitalInformationMachine”,后來演變成為我們現在所熟知的DID（DigitalInformationDisplay）和PID（PublicInformationDisplay）。并通過多塊屏的拼接組合來實現大屏幕顯示。傳統的拼接方式如圖1所示。

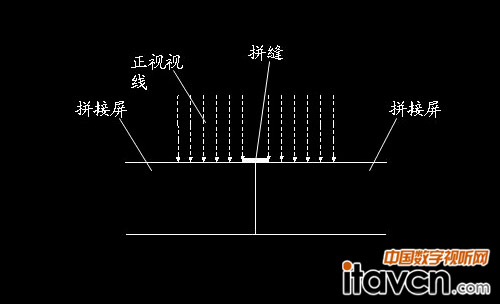

圖1：傳統液晶屏拼接方式

從技術角度來說，生產接縫5.3mm以上的液晶屏已不存在任何技術難度，而如何將拼接縫再減小，甚至完全將其消除，是液晶拼接領域的最高技術目標，也是所有從事液晶拼接領域業者的最高愿望。

深圳法維視光電科技有限公司經過多年的專業開發研究，終于在實現消除液晶拼接縫的技術上有了重大突破，已經能夠成功將兩個液晶屏之間的物理縫隙消除，真正實現了“零接縫”。

法維視PSL（photicsseamless）“光學無縫拼接”技術是采用一定的光學手段，使得觀眾可以在觀看顯示屏幕所顯示的圖像的時候，只能看到圖像，而看不到屏幕周邊的邊框，即采用光學的方法實現了顯示器邊框的視覺消隱，再采用這些已經從視覺上消除邊框的顯示屏幕進行拼接組合，即可實現完全無拼縫的大屏幕拼接顯示。

具體實施原理如圖2所示。

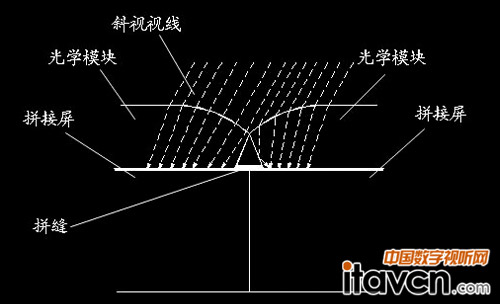

圖2：PSL光學無縫拼接原理示意圖

在液晶顯示器的顯示面上設置一塊特殊的光學構件，光學構件的尺寸大于或等于顯示屏幕尺寸（顯示屏幕尺寸=顯示圖像尺寸+邊框尺寸），在觀看圖像時，觀眾的觀看視線須透過光學構件才能到達顯示屏幕，由于光學構件的特殊光學作用，具有將顯示屏幕所顯示的圖像適當放大的功能（只將圖像適當放大，邊框則完全不可見），使得所實際觀看到的圖像尺寸即為光學構件的尺寸，因為光學構件的尺寸大于或等于顯示屏幕，即實際觀看到一個覆蓋于顯示屏幕之上，大于或等于顯示屏幕尺寸且完全沒有顯示邊框的圖像，亦即通過此種方法實現了單顯示屏幕的無邊框顯示。法維視在處理圖像放大的問題上是采用線性放大處理的方式，將需要增大的邊框顯示區域線性的調整到圖像的有效顯示區內，因此整體圖像顯示沒有明顯的圖像變形，即使是在兩塊拼接屏的拼縫處過渡也是十分自然。

在液晶接拼接行業，有很多公司與研究機構都對如何消除液晶拼縫做過大量的研究，都未能實現在任意觀看方向上的無拼縫顯示。法維視的光學無縫處理技術在觀眾的觀看位置垂直于圖像顯示面時，光學構件的光學作用通過觀看視線在光學構件內折射實現，當觀眾的觀看位置傾斜于圖像顯示面時，光學構件的光學作用通過觀看視線在光學構件內折射和反射實現，因此，無論觀看者在任何位置觀看圖像，看到的都是一個完全無邊框的圖像，對于拼接顯示而言，看到的則是一個完全無拼縫的大尺寸圖像。

另外在光學模塊的制作加工上，法維視光學無縫拼接所選用的光學材料是優質的光學樹脂，并經過高精度的表面光學處理，光學精度與透光性能優良，因此光學模塊對圖像亮度與色彩基本無影響。下圖是法維視一款廣告機實用效果展示。

二、法維視（FIVIS）光學無縫拼接技術特點

本產品有以下幾方面的優勢

1)拆裝方便可靠

光學板如同人們戴眼鏡一般，只需按照安裝工藝要求前置在底屏前方即可，不存在有損底屏的安裝方式。

2)終生免維護

除人為或不可抗拒因素進行物理層面破壞外，光學板的壽命即制作材料的本身壽命，至少保證十五年的有效使用，無需進行任何維護。如底屏出現故障，換相同規格的底屏即可，光學板無需更換。

3)綠色環保

光學板不會耗費任何能源和產生任何熱量，而底屏產生的熱量絕大部分集中在后面，按照原有建設標準通風降溫即可，無需額外費用。

4)更易清潔整理

光學板表層的清潔處理通常情況下只需使用標準的眼鏡抺布或小型吸塵器將表面的灰塵除去即可。

5)可任意拼接

可根據用戶實際要求，進行豎拼、橫拼、組合拼。

三、法維視（FIVIS）光電為品牌連鎖店提供的解決方案

法維視解決方案的優勢：

在競爭極為激烈的今天，商家除了希望在商場能提供良好的經營環境外，更希望能有多樣化的宣傳手段，能讓新老客戶及時了解自己的產品，加強品牌宣傳，從而促進商品的銷售。但傳統的宣傳工具，已經逐步不適應高檔品牌的經營環境氛圍和宣傳要求。傳統的模特、燈箱式海報、宣傳畫冊等方案存在以下的不足：

1、只能做靜態顯示，時間一長，很容易讓顧客出現審美疲勞。

2、無法將最新產品、店面動態及時給顧客展示。

3、櫥窗內容一次裝修固定，再要變動異常困難。

4、只能被動欣賞，不能讓顧客互動體驗。

5、櫥窗的功能被限制過死，大好空間只能用作簡單展示。

液晶廣告機的出現，讓廣告宣傳則是更上一層樓，而法維視的光學無縫拼接型廣告信息發布平臺針對品牌連鎖店的創新型設計，較之傳統的宣傳手段其具有如下鮮明的特點：

1.法維視光學無縫拼接型廣告機能夠代替傳統模特，“真人”視頻展示，更能吸引顧客。

2.法維視多媒體性的廣告機設計可以播放多種媒體信息。如文字、聲音、圖像、視頻等信息，使得廣告變得更生動、人性化，讓“鮮活”海報動起來。

3.法維視光學無縫拼接型廣告機1：1的產品展示模式，多款產品輪流展示，尤如導購與顧客現場互動，直接傳達設計理念。

4.法維視光學無縫拼接型廣告機直接網絡控制，新產品可在第一時間及時展示給顧客。

法維視解決方案系統框架：

法維視更是針對大型品牌連鎖店的廣告宣傳需求提出了一套量身定制的解決方案，本系統是基于網絡平臺，其基本組成為：管理端、控制端、網絡平臺、播放端和顯示終端等五部分組成。系統平臺拓撲圖如圖3所示，將分布于各大賣場或是不同城市的連鎖店的廣告宣傳終端集中整合到一個平臺上，它既可以集中統一管理也可分組分開受權管理，方便用戶調配資源或針對不同的市場特點進行不同的廣告策略投放。不同的控制端控制一組其受權控制的播放端，其權限及管理角色由管理端限定。

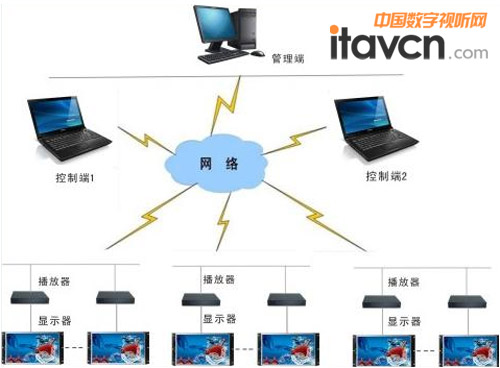

系統拓撲圖

法維視廣告平臺軟件特點：

1.管理界面友好

可選素材區、編輯區、播放素材區、播放窗口區一目了然。工具欄操作按鈕直觀醒目，右鍵快捷操作菜單更是使用起來靈活高效。

2.傻瓜化的節目編輯界面

操作人員不用特殊培訓，就可應用編輯發布軟件隨時隨地隨心所欲發布各種文字、圖標、動畫、視頻、音頻信息等數字信息整合成一個“數字標牌”，以廣告形式發布出去。

3.維護方便

節目編排好后系統自動生成播放列表，無需專人管理操作，即使終端播放器意外斷電，當重新加電后系統會自動重新播放，無需人為操作。

4.角色權限自定義

法維視軟件管理平臺可自定義角色的權限，在復選框內可復選角色權限，這樣更加符合角色分配習慣，更加安全，同時對管理人員安排管理上也更加科學化。

5.節目下發操作簡便

在可選終端列表中，勾選需要播放的終端設備，然后點擊“確定”。如果需要將節目從終端上移除，可在已選終端列表里移除相應的終端，然后點擊“確定”。

法維視廣告平臺硬件特點：

法維視針對連鎖品牌店推出的一款廣告機型號是FVS3-83-2，其是由兩塊46寸超窄邊DID液晶屏通過PSL光學無縫拼接技術處理，實現真正零光學拼縫的超高分辨率大屏幕網絡廣告機，其在圖像顯示上將會使畫面顯示內容更豐富、更自然、更完美。其光電參數如下表：

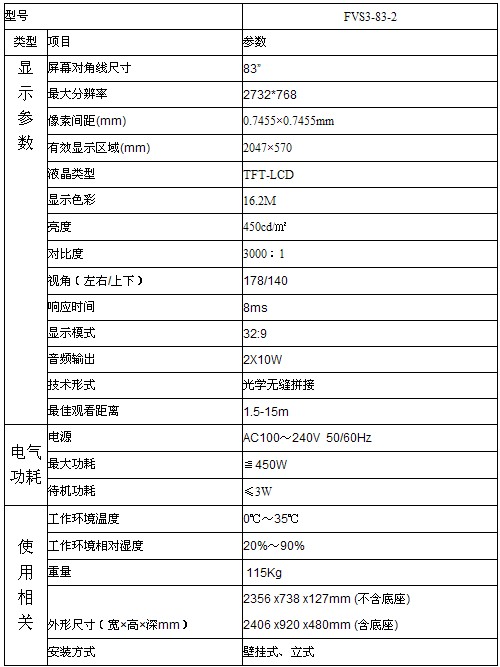

法維視FVS3-83-2技術參數

技術參數

其據有如下功能特點，

1>支持全高清1080P高清節目播放，任意分屏顯示，多窗口節目播放

2>支持遠程設定多個時段自動開、關機的時間及網絡遠程控制播放。

3>支持多媒體文件播放格式MPEG1/2/4,AVI,RM、WMV、DAT、JPEG、BMP、TXT、MP3、RMVB、SWF等多種文件格式。

4>支持中英文滾動字幕，多種字幕顯示方式。（可調整字體顏色、背景顏色、及滾動方向水平或垂直相關屬性）

5>支持影片、圖片、FLASH、文字跑馬燈等多組合媒體播放內容。

6>支持播放列表控制、節目播放順序并循環播放、插播、定時播放等播放模式

7>支持網絡上傳文件，Wifi及3G網絡（可選）

基于法維視光學無縫拼接技術的硬件平臺及軟件管理平臺，法維視推出了一套極其適合于品牌連鎖店的廣告導購解決方案，其雙屏光學無縫拼接的特點更是特別適合于“電子模特”的應用。

1、模特視頻展示，強烈的視覺沖擊。

2、動態T臺視頻秀，直接向顧客傳達設計師的設計理念，讓客戶更直觀的了解產品。
