【中國數字視聽網訊】日前，根據臨沂礦業集團會議的需要VATION巨洋對其集團會議中心進行了改造。改造后的會議中心集會議、調度、應急與一體，能夠滿足多方面的需求。

臨沂礦業集團改造后的多功能電子會議系統集音頻、視頻、控制及顯示系統于一體，通過16:9全高清DLP大屏幕背投拼接墻能集中顯示來自計算機、攝像頭、DVD視頻和網絡等多種不同信號源的信號，通過話筒、音響傳輸會議音頻信號，以滿足用戶大面積顯示及各種綜合信息的共享需求。

系統組成

系統大屏幕拼接墻主要由以下幾部分組成：

1) 67"VATIONcube®16:91080P系列顯示單元2×2拼接墻體

2) VATIONPRO多屏處理器

3) VATIONWARE大屏管理軟件

4) SMARTTOUCH移動控制終端

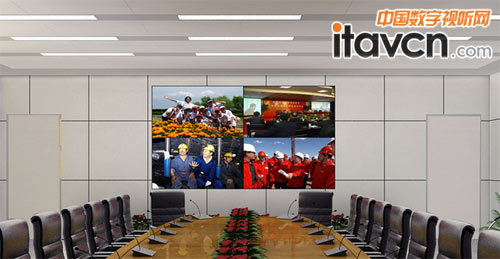

臨沂礦業集團會議中心應用案例分析

功能

實時的動態視頻顯示，具有多個不同信號種類的輸入端口，可直接地顯示不同分辨率的計算機和多種制式的視頻信號。而且由于其各種信號通過純硬件處理，能夠保證各種信號的實時顯示的需求。

超高分辨率疊加顯示大部分視頻會議系統經常要將其專業調度系統的計算機屏幕內容送到遠端會商室，如采用普通4:3DLP產品因分辨率的局限，無法顯示調度系統中高分辨率的圖片。16:9全高清DLP大屏幕顯示系統通過其專業的圖像處理器，配置高清Duar-Link輸入接口，可直接輸入高清信號，單口最高支持3840×2400分辨率信號，實現超高分辨率的圖像顯示。

靈活的分區應用會議顯示終端輸出到顯示設備的信號一般包括本地的視頻信號、計算機信號和網絡信號(網絡視頻流、網絡計算機信號)。巨洋DLP大屏幕顯示系統可將所有信號統一顯示在整個拼接墻上，并可按照需求劃分顯示區域，方便與會者動態評估和決策。通過視頻會議系統，各分會場大屏幕系統可顯示相同會場信號，也可以顯示不同會場信號。

系統控制

本項目控制系統采用目前業界最先進的移動控制終端控制系統，巨洋SMARTTOUCH移動控制軟件是在蘋果IOS平臺下開發的大屏幕系統控制軟件，可以安裝在任何蘋果移動終端。通過該軟件，用戶可以通過更加便利的人機交互過程，來對大屏幕整套系統進行控制。突破了對大屏幕控制系統的地域性以及時間性的限制。

具體有如下功能：

多用戶同時操作。只要在大屏幕控制系統在內的無線局域網內。用戶可以在任何地方，通過輸入服務器地址以及用戶密碼進行登陸并進行操作，保護了用戶的私密性以及數據的安全性。

支持多用戶、多平臺同時操作，與PC控制端數據共享，同步控制。

顯示引擎控制。可以實現大屏幕顯示單元開、關。

智能信號源管理�？梢詫Ω鞣N信號源，包括直通電腦新號、直通視頻新號、處理器信號、網絡視頻、網絡電腦信號以及APP程序進行定義、管理以及聯動控制。

智能窗口管理。可以將各種信號源，包括直通電腦新號、直通視頻新號、處理器信號、網絡視頻、網絡電腦信號以及APP程序等以顯示窗口的方式投放到拼接墻上，并實現對窗口的開/關、自由移動、位置調整、以及任意疊加。最多可同時對3個窗口進行操作。

智能預案管理�？蓪⑵唇訅ι洗翱诘娘@示狀態（位置、大�。┻M(jìn)行保存、調用。

智能設備管理。系統將智能實現從前端信號源到后端拼接墻顯示中所需外圍設備（矩陣、處理器等）的聯動、切換。

完美的兼容性以及擴展性。支持公司所有拼接墻系統。

通過VationTV，可將基于IOS平臺的移動設備（手機、平板、電腦）顯示畫面投放到拼接墻上。

系統優勢

采用TI0.95"DLP™DMD顯示芯片，顯示面積比例為16：9，物理分辨率為1920×1080，與高清視頻信號實現完美契合。

高亮度：投影單元亮度1200ANSI。

光源壽命：光源的壽命大于8萬小時。

IP6X防塵：先進的光電分離技術，達到國家標準的五級防塵。

噪音：投影單元噪音低于30ｄB，真正靜音運行。

采用液體冷卻技術可以使LED快速降溫，較一般風冷降溫效率提高近30%，提高機芯使用壽命并保障系統長時間開機溫度恒定。

光學拼縫小于0.2mm。物理拼縫小于0.1mm。

全新的嵌入式架構，采用巨量數據交換芯片技術，獨創的8G/sFPGA圖像處理器技術，速度180Gb/s

雙通道備份輸出，輸出通道熱備份功能。

信號的集中式處理，信號的直接接入，信號質量的無損處理，可接入目前幾乎所有常規信號格式（包括模擬視頻，RGB,VGA,DVI,HDMI,YPbPr，SDI等），支持分辨率1920*1200

板卡式熱插拔結構、機箱集成度高、設備穩定性高，各板卡工作狀態實時監控。

靈活控制：采用IPAD移動控制終端，控制靈活�？蓪�(shí)現各種信號的任意操作。

SMARTTOUCH移動控制終端支持多用戶，分區操作，支持各種信號的跨屏、漫游、疊加操作。支持大屏幕的開關機操作。
