【中國數字視聽網訊】技術背景

隨著視頻通信技術，以及網絡技術的發展，網絡視頻會議系統已經廣泛地應用于各行各業。目前，視頻會議系統的視頻采集，通常使用帶有云臺裝置的攝像頭設備，當本地用戶需要調整攝像頭的位置時，可以通過廠家控制程序來控制攝像頭位置，或者通過云臺控制器來控制，也就是操作人員通過操作本地端，使本地端通過 PC 串口向與串口相連的云臺控制器傳送控制指令，由此來實現對攝像頭的控制。

在一個遠程會議中，與會人員往往處于較為分散的地域，無法共處一個會場，而作為會議的主持人，為了全面了解各與會人員或各會場的狀況，常常需要控制處在不同會場的與會人員的攝像頭位置。如何方便、及時、有效地控制對方云臺，是研發人員目前亟待解決的問題之一。此外，由于現有市場出售的攝像頭型號多樣，相應地各攝像頭采用的協議也不相同，也就是說，每個攝像頭生產廠家的控制協議都不一樣，因此，如何對具有不同協議的攝像設備進行統一控制，是研發人員需要解決的另一課題。

系統介紹

華平提供基于網絡傳輸技術的遠程云臺控制系統，該系統包含轉換、封裝、云臺界面、協議存儲、解析、緩沖六大模塊。
轉換單元：設置在遠程端，遠程端的操作人員通過鍵盤輸入預設對照表中的控制指令，轉換單元將控制指令轉換為本地端能識別的命令參數，其中，本地端與待控制云臺通過端口連接，對照表中包含相互對應的控制指令與命令參數；
封裝單元：設置在遠程端，用于將轉換單元轉換所得的命令參數封裝，以供網絡傳輸；
云臺界面單元：設置在本地端，包含云臺設置界面，以供操作人員輸入待控制云臺的云臺類型信息；
協議存儲單元：設置在本地端，用于存儲各種類型云臺所采用的不同通信協議；
解析單元：設置在本地端，提取本地端接收到的來自遠程端封裝單元中的命令參數，根據云臺界面單元所提供的云臺類型信息，至協議存儲單元讀取相應的通信協議，然后根據通信協議信息將命令參數解析為待控制云臺能識別的控制命令（包含向上、向下、向左、向右運動、變距遠、變距近、變焦大、變焦小、光圈大及光圈小等命令），并將控制命令提供給對應端口（為串口），以便待控制云臺接收，對相關設備的解析單元進行控制；

緩沖單元：設置在本地端，用于暫存來自遠程端的封裝單元所提供的信息。

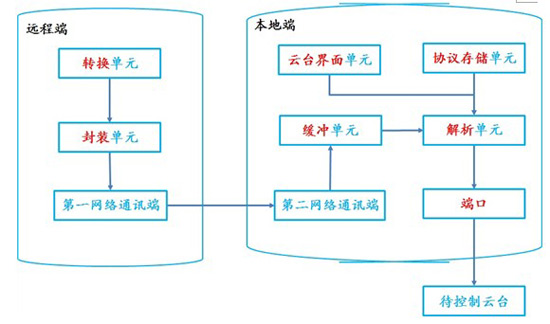

華平基于網絡傳輸技術的遠程云臺控制系統

基于網絡傳輸技術的遠程云臺控制系統，只需遠程端與本地端網絡連接，由設置在遠程端的轉換單元，將操作人員輸入的控制指令轉換為本地端能識別的命令參數，再由遠程端的封裝單元將命令參數封裝，使封裝后的信息通過網絡傳輸至本地端，接著由設置在本地端的解析單元提取信息中的命令參數，并根據本地端的云臺界面單元所提供的云臺類型信息，至本地端的協議存儲單元讀取相應的通信協議信息，然后根據通信協議信息，將所提取的命令參數解析為待控制云臺能識別的控制命令，送至待控制云臺，以便待控制云臺接收后控制相應的設備，由此實現對云臺的遠程控制。

系統應用

華平基于網絡傳輸技術的遠程云臺控制系統，通過在遠程端設置封裝單元、在本地端設置解析單元等，即可有效地實現通過網絡對云臺進行遠程控制。而且通過存儲不同型號云臺的通信協議，可實現對不同型號云臺的統一控制，解決了無法對具有不同協議的攝像設備進行統一控制的問題，并且操作更加便捷實用。此系統可廣泛應用于政府、軍隊、武警、消防、銀行、保險、電信、醫療、能源、制造業等各個行業，全面滿足用戶在遠程會議、遠程調度指揮、遠程會商、遠程培訓、協同辦公等應用中的需求。
