【中國數字視聽網訊】針對LED顯示屏應用中存在的問題，給出了一種低成本、內容更新便捷的點陣LED文字顯示屏的方案。系統采用C8051F410作為MCU,利用藍牙模塊接收手機藍牙傳輸?shù)臄?shù)據，并將數據通過單片機控制字庫芯片進行字符集的轉換、點陣代碼的提取，進而由單片機控制點陣屏更新顯示數據。經實際使用，控制穩定、方便。

0引言

本文設計一種內容更新便捷、可擴展、低價格的點陣LED文字顯示屏。降低成本的途徑是①用幾乎人人都有的手機的藍牙數據傳輸功能進行LED顯示內容的更新，免去專業上位機軟件和控制卡的成本，操作也更簡單；②單次顯示內容在5~30個漢字或英文字母，因為顯示內容較少，就可實現擴展電路的簡單化。

1系統設計方案

1.1系統組成

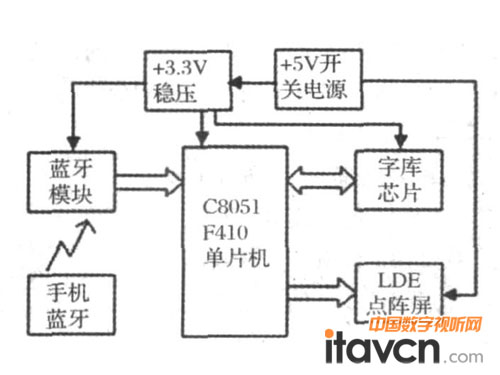

系統由帶藍牙功能的智能手機和LED顯示屏組成。其中，LED顯示屏由單片機、LED點陣模塊、字庫芯片、藍牙接收模塊、5V開關電源和3.3V穩壓電路組成，如圖1所示。系統工作過程是：用戶通過智能手機的記事本編輯"數據",并經無線藍牙發送到顯示屏上的藍牙接收模塊。主控單片機讀取藍牙接收模塊接收的"數據"并進行處理。"數據"由"控制命令"和"顯示內容"構成，兩部分數據用自定義特征符分隔開。"控制命令"用于對顯示屏的亮度、顯示內容移動速度和移動方向進行設置；而單片機根據收到的"顯示內容"的字符代碼在字庫芯片中找到相應的32字節顯示代碼送點陣屏顯示。

圖1系統組成

1.2LED點陣屏工作原理

LED點陣顯示屏可按顯示需要由若干塊每塊LED單元板拼接而成。通用LED單元板由2位16×16點陣LED構成，尺寸為160*320mm2.單元板的工作原理如下。

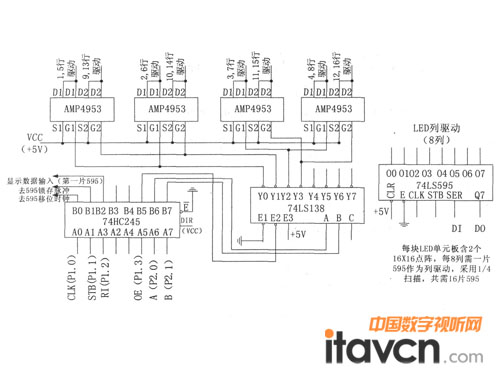

每板有16行32列，數據的顯示采用傳統的行列式掃描方式。通常為了減小閃爍，提高掃描速度，采用1/4掃描，即把16行分為4個4行，每次同時選通4個4行中的同序?qū)?yīng)行，這樣掃描4次即可完成16行的掃描顯示。其中列控制由74HC595承擔，每塊單元板上有16片，每片分別控制4行8列的點陣小單元。行控制是由1片譯碼器74LS138承擔，每次使單元板的4個4行的同序?qū)?yīng)行選通。為了保證正常的電流驅動（亮度）,74LS138的輸出經AMP4593驅動放大。每塊單元板有4片，每片分別驅動4行。16片74HC595接成級聯方式，由于每4行32列需4片74HC595,16行32列就是16片。設第一個4行的4片74HC595序號為1、2、3、4,第二個4行的4片74HC595序號為5、6、7、8,依次類推。每一片的數據輸出端接到下一片的輸入端，數據從第1片的輸入端串行輸入，在移位脈沖的作用下一位一位依序移入，經過8×16個脈沖，最先移入的數據位移到了第16片的最低位（也是該片的輸出端）,所有數據都移入后，就可顯示一板完整的內容，按此規律即可進行顯示的軟件設計。如果顯示的字數多，拼接的LED單元板就多，顯示一屏完整內容所需的移位脈沖就多。這種顯示方式要求主控單片機有較高的指令執行速度，否則就會有閃爍感。點陣單元板原理圖如圖2所示。

圖2點陣單元板原理圖

‖

2系統主要模塊的選擇和電路設計

2.1主控芯片

2.1.1芯片選擇

為了滿足LED顯示屏的顯示及多板的擴展，要求系統主控單片機有較快的運行速度；較大的存儲空間用于存儲顯示數據，因此選用美國silicon公司的C8051F410.該芯片是一款高性能產品，F(xiàn)TQP-32封裝（9mm*9mm）大大減小了體積；由于采用了精簡指令結構，使得每個機器周期僅需一個時鐘周期，運算速度快大大加快，如果使用片內24.5MHz的內部時鐘，其運行速度大約是普通8051單片機工作在12MHz時鐘時的24倍；芯片內部資源豐富，自帶看門狗，通過JTAG接口連接調試器，可方便硬件在線調試；芯片內含UART、SPI、I2C等通信接口，方便與外圍芯片連接；4個定時器/計數器使編程更方便；自帶的16K/32KFLASH,可存儲大約1K個漢字。

2.1.2最小系統電路設計

系統對單片機時鐘的精度和溫度穩定度都沒有特別要求，可以直接使用C8051F410單片機內部自帶的時鐘振蕩器，而無需外接振蕩器。使用時要注意的是，是芯片工作電源是從Vregin引腳引入（+3.3V）,VDD是內部基準電壓輸出引腳，VIO是I/O口作為數字引腳時的電源輸入引腳。電路設計時必需在緊靠這3個引腳的位置布上濾波和退耦電容（4.7μ和104p）.P1.0~P1.3是顯示屏的控制線CLK、SCLK、R和OE;P1.7、P0.0~P0.2是字庫芯片控制線，采用SPI接口；P2.0和P2.1是顯示屏的行掃控制線A和B;P0.4和P0.5是串口通信線，與藍牙模塊連接。這12根引腳都需配置為數字引腳。最小系統電路如圖3所示。

2.2藍牙模塊

2.2.1模塊選擇

選用藍牙模塊的要求是：價格便宜、體積小，使用方便。符合條件的藍牙模塊產品很多。設計選用的是南京國春電氣生產的GC-02藍牙模塊，這是款高質量的CLASS2藍牙模塊。此藍牙模塊內部帶有對象交換協議（OPP）文件接收功能，只要上電后，就可被手機藍牙識別，并可成功配對建立連接，接收手機藍牙傳輸?shù)奈募?

GC-02藍牙模塊共有29個引腳，可通過SPI接口或UART接口與單片機通信。本系統單片機選擇UART方式與GC-02進行通信。藍牙模塊處于待機模式時，已配對過的手機向藍牙模塊發送文件，未配對的手機需先進行配對，輸入正確的PIN碼（即配對密碼）即可配對。此藍牙模塊的出場廠PIN碼是"1234",其PIN碼可通過向藍牙模塊發送指令進行修改。

2.2.2電路設計

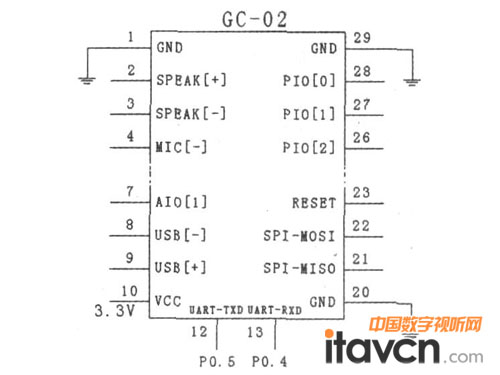

單片機通過引腳P0.4和P0.5與藍牙模塊GC-2的串口（12腳和13腳）進行通信，藍牙模塊的其他功能未用。單片機與藍牙模塊的連接如圖4所示。

2.3字庫芯片

2.3.1芯片選擇

由于使用中顯示的內容需要經常更換，采用文字"取模"獲得顯示數據的方法顯然行不通，在顯示電路中存儲字庫或采用字庫芯片是個可行的辦法。設計采用字庫芯片，選擇GT21L16S2W標準漢字字庫芯片。

GT21L16S2W是一款內含11×12點陣和15×16點陣的漢字庫芯片，支持GB2312國標簡體漢字（含有國家信標委合法授權）、ASCII字符及GB2312與Unicode編碼互轉表。排列格式為橫置橫排。根據字符點陣在芯片中的地址，就可從該地址連續讀出字符點陣信息。

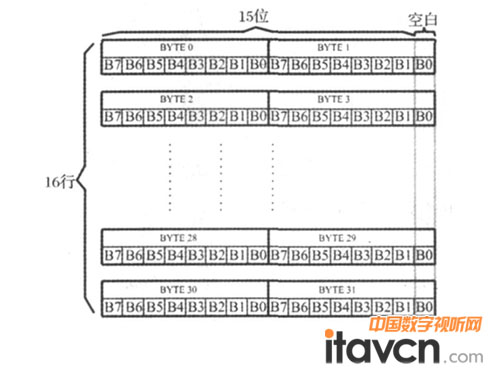

以15X16點陣漢字為例，漢字信息需要32個字節（BYTE0-BYTE31）來表示，點陣的數據是橫置橫排的，其具體排列結構如圖5.每個漢字在芯片中是以漢字點陣字模的形式存儲的，每個點用一個二進制位表示，存1的點，當顯示時可以在屏幕上顯示亮點，存0的點，則在屏幕上不顯示。點陣排列格式為橫置橫排：即一個字節的高位表示左面的點，低位表示右面的點，排滿一行的點后再排下一行。這樣把點陣信息用來直接在顯示器上按上述規則顯示，則將出現對應的漢字。15X16點陣漢字存儲在00000H~3B7BFH的芯片地址范圍中，只要知道漢字的內碼，就可計算出漢字顯示數據的首地址。

圖5漢字點陣排列格式

2.3.2接口電路

字庫芯片GT21L16S2W的各引腳功能如下：1、2、5、6腳是SPI接口，其中：1（CS#）為片選輸入，2（SO）為串行數據輸出，5（SI）為串行數據輸入，6（SCLK）為串行時鐘。

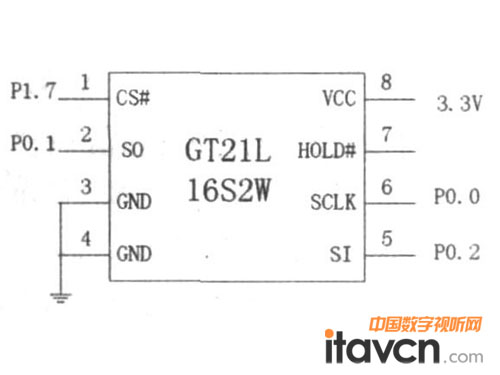

7腳（HOLD#）為總線掛起，該信號可用于在片選信號有效期間暫停數據傳輸。單片機通過引腳P0.0~P0.2以及P1.7與字庫芯片進行通信，讀取顯示數據。HOLD#引腳懸空，Vcc工作電源為3.3V.單片機與字庫芯片的連接如圖6所示。

圖6單片機與字庫芯片的連接圖。

2.4LED點陣屏與單片機的連接

點陣屏選擇的是市場上應用最為廣泛的P10單紅戶外單元板。該模塊具有高穩定性，高亮度，顏色均勻等特點，進行的掃描方式是1/4掃，控制方法簡便，有利于優化軟件設計，采用點陣單元可以根據需要進行拼湊，靈活性強。LED點陣屏與單片機的連接如圖7所示。其中，OE（P1.3）為使能信號，連接74HC138,用于亮度控制，也可用于顯示屏消隱。只要調整它的占空比就可以控制亮度的變化。ABCD為行掃描信號，A是最低位，如果ABCD信號全用上，控制掃描的最大范圍是16行，1/4掃描中只要AB（P2.0和P2.1）信號就可以了。當行控制信號出現異常時，將會出現顯示錯位、高亮或圖像重疊等現象。

CLK（P1.0）為移位脈沖，每一個脈沖將數據移入或移出一位。當時鐘信號有異常時，會使整板顯示雜亂無章。STB（P1.1）是鎖存信號，將移位寄存器內的數據鎖存并將其數據內容通過驅動電路點亮LED顯示出來。RI（P1.2）是顯示數據的輸入端。

‖

2.5電源模塊

電源模塊由5V大功率電源和+3.3V小功率穩壓電路組成。前者是給LED屏提供電源，后者是把5V電壓穩壓成3.3V后提供給單片機、藍牙模塊和字庫模塊工作，這里選用ASM1117-3.3芯片。市售通用的LED板輸入額定功率約為190W/m2,每塊單元板面積是160*320mm2,最大工作電流約為2A（5V工作電壓時功耗是10W）,可根據所要求的LED顯示屏的面積選擇開關電源的功率。常用的開關電源，配合雙MOS管輸出以及加強型散熱器和濾波電容線圈，可保障純凈充足的電流輸出。

2.6系統總體電路

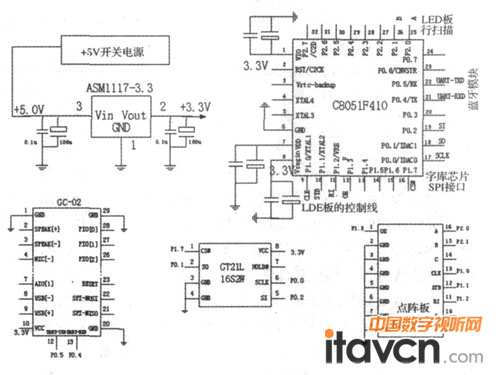

本系統以單片機C8051F410作為MCU,外圍電路包括藍牙模塊、字庫芯片、LED點陣屏和電源模塊，系統電路原理如圖8所示。

圖8系統原理圖。

3系統軟件設計

單片機的初始化包括：①時鐘初始化，選擇片內24.5MHz內部時鐘。②引腳配置：配置P0.0~P0.2為SPI接口（3線）,與字庫芯片通信；配置P0.4和P0.5為串口，與藍牙模塊實現通訊；配置P1.0~P1.3、P2.0和P2.1為數字I/O,實現對顯示屏的控制。

③中斷、定時器/計數器和FLASH相關寄存器初始化。

初始化后系統將主動讀取FLASH指定地址范圍內的數據，并將數據（Unicode字符集）轉換得到與Unicode數據對應的GB2312字符集代碼在字庫芯片的地址碼，然后將該地址碼送給字庫芯片提取該地址所對應的GB2312字符集，再將GB2312字符集代碼通過字庫芯片轉化提取相對應的16*16點陣代碼，通過SPI口將代碼送給單片機，進而單片機將點陣代碼送給點陣屏并控制點陣屏將數據顯示出來。

正常工作狀態下，當手機藍牙與系統藍牙模塊發生配對時，手機只有輸入正確的PIN碼后，才可成功配對，配對成功后，若手機采用記事本軟件通過藍牙發送數據，藍牙模塊將接收數據并通過串口發送出去，這時單片機接收數據，如果識別到有效數據的開始位為標志位"#",那么系統將認為該命令是控制命令，即控制LED顯示的亮度、速度、移動方向。控制命令的格式自主定義。例如"#35左",意思為："#"為控制標志位，"3"控制亮度（控制范圍為0-9,數值越大亮度越高）,"5"控制速度（控制范圍0-9,數字越大速度越慢）,"左"為方向控制位（左為移動方向向左移，右代表向右移，上表示向上移，下為向下移）.如果有效數據的開始位不為"#",那么將默認此次數據為LED要顯示的新內容，系統將把數據按順序存入指定的FLASH地址范圍內，待復位后新數據將顯示于屏幕上。特別要指出的是，為了保證顯示屏工作的可靠性，要在顯示循環程序中得合適位置設置好"喂狗"參數。

4結束語

系統實現了通過手機更新顯示屏顯示內容的目的，方便又快捷。經過一批用戶的使用，顯示性能和控制性能均較為穩定。但是，在實際使用過程中也遇到了尚未解決的問題：①有部分手機不支持Unicode字符集格式。②本設計僅限于智能機通過記事本編輯顯示數據的傳送，而不同手機采用的記事本編輯軟件不盡兼容，本設計是基于Nokia手機軟件設計的。
