iWatt為LCD電視背光推出最新LED驅動器

2013年03月05日 15:14 來源：中國數字視聽網字體【大中小】

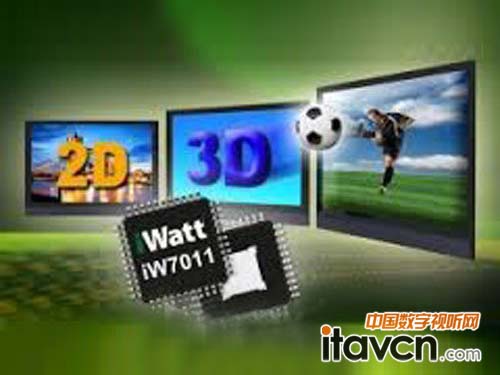

【中國數字視聽網訊】iWatt公司今天為LCD電視背光推出最新的LED驅動器。該新的iW7011為6個通道的LED驅動器，內置智能數字控制引擎，是針對降低物料成本并簡化側光式和直下式LCD電視而開發的，其數字核心提供直流/直流升壓電路的內置控制、精確的LED調光控制、以及LED驅動器的監視與反饋。該器件還允許設置定時延遲以便進行動態掃描，可在2D和3D電視應用上使用同一部件來簡化設計。該器件采用外部LED灌電流和升壓型MOSFET，可靈活設定電流與電壓大小（每個通道可升至300mA且Vout輸出電壓接近85V）允許工程師采用同一部件滿足中到大尺寸LCD電視與顯示屏的要求。

iW7011集成很多設計功能來減低BOM成本。其內置升壓控制器為外部LED燈串提供一個高壓電源。該數字控制引擎允許對相位延遲進行實時控制，特別適合于3D電視相關的相位控制，并且管理50Hz-480HzVsync信號的同步及錯誤讀數，從而不必使用成本昂貴的微型控制器。此外，iW7011還支持85V的漏極感應，這表示對于保護而言不再需要Cascodes或Zener鉗位電路，同時高壓漏極感應不再需要以往LED短路錯誤管理通常要求的外部二極管。

iWatt公司直流/直流產品營銷副總裁AtharZaidi先生表示：“我們相信iW7011是行業首個真正靈活的、可擴展的、便宜的背光解決方案。該解決方案可以降低物料成本，允許在不同尺寸的LCD面板上使用同一LED驅動器，而且對于2D和3D電視而言，還可以幫助客戶簡化設計，推出具有價格競爭力的產品。”

iW7011的數字控制引擎通過優化DC-DC電壓從而提高了整個系統的效率，主要是根據所有LED燈串的最小反饋電壓并維持其標稱電流調整率。另外數字控制引擎產生了電流PWM波形、處理各種錯誤情況并報告所有錯誤信息。

iW7011使得調光控制達到很高的精度，支持120Hz頻率時的14位調光分辨率，還在SPI調光接口或直接PWM調光模式下支持靈活的灌電流相移調光。此外，8位模擬控制器可用于增加調光分辨率，而相移調光可以減少輸入輸出時的電容需求，以改進調光線性與改善電磁干擾（EMI）的性能。該器件支持4個相移調光選擇：3個固定的6通道操作選項和1個適應相移選項，在各個選項中，位移是基于活動通道的數量而均勻分布的。

iW7011支持10V-28V輸入電壓范圍和高達300mA的LED電流，還提供2%的通道到通道匹配精度和0.5%的絕對電流精度，從而使得整個LCD顯示達到統一亮度。其內置綜合的保護功能包括升壓轉換器的過電壓、過電流、UVLO及超溫保護，支持LED驅動器的開路檢測和短路錯誤保護。

iW7011封裝規格：44根引腳、10毫米x10毫米、0.8毫米寬度的QFP封裝、針對單層PCB布線的引腳。

iW7011關鍵特征

·6通道LED驅動控制器、85V（最大）LED電壓

·集成DC/DC升壓控制器

·10V-28V電壓輸入范圍

·高達300mA的LED電流

·支持2D和3DLCD電視模式

·數字控制掃描模式

·調光控制：14位120Hz直接適應相移PWM或SPI接口PWM調光

定價與供貨

iW7011LED驅動器目前正在量產。1000片中樣本價格為1.10美元。
