【中國數字視聽網訊】2012年4月11日至13日，InfoComm China在北京國家會議中心舉行，本屆展會匯集了最新的視聽設備和技術，為業內廠商和終端用戶提供了溝通交流的平臺。作為首次參展的拼接顯示屏廠商之一，清投視訊（北京）科技有限公司集中展示了業界新一代拼接顯示系統——TNet物聯網拼接控制系統以及周邊功能產品。

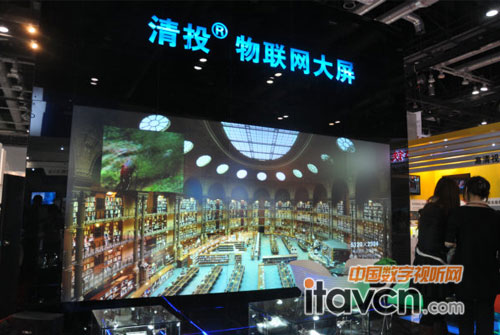

展臺現場——物聯網大屏

來到清投的展臺前，首先看到的是一面3×5規模的DLP拼接顯示墻，大屏與地臺連為一體，相關的控制設備都在地臺上的透明展柜中一一展示出來。在展臺中部的展柜里，放置著TNet物聯網拼接系統的主要控制設備——采集端節點“傳感C盒”以及網絡交換機。與傳統的拼接控制系統所采用的DVI、VGA等信號線纜不同的是，TNet是通過網線來進行數據傳輸：視頻信號被傳感C盒采集，通過網線傳輸至交換機，再通過網線連接到各個拼接單元。各條網線都伴隨有一條發光帶，并被固定在透明地臺下，觀眾可以清晰地看到整個系統的連接方式和信號走向。TNet系統中所有設備通過網線彼此相連，突破傳統視頻信號處理方式的限制，很好地闡述了“物聯網”的概念。可以想象，正是基于以太網這一統一的系統平臺，TNet系統可以與眾多其他設備進行無縫整合，從而為用戶提供更多的擴展應用和升級便利。

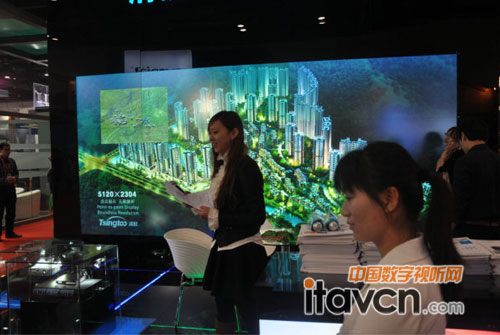

清投展臺

兩個焦點

在這里，我就結合展臺的特點向您介紹一下我們這套系統最值得關注的兩個焦點。

眾所周知，拼接大屏幕作為一種特殊的圖形信息顯示終端，用戶需要的是它大尺寸、高分辨率的特性。但對于目前的大多數應用場景來說，大屏幕高分辨的特性完全沒有發揮出來，究其原因還是因為國內外眾多廠商無法給客戶提供一個架設簡單、成本合理的超高分辨率解決方案。

而TNet系統僅僅是增加了一臺“超高分底圖機”就完美解決了這一問題——底圖機通過網線直接連接到交換機上，從而將內置的超高清圖片傳輸上屏，實現整屏底圖的點對點顯示。展臺上15塊單元屏的顯示墻物理分辨率達到了5120×2304，所展示的巨幅畫面中的微小細節都可以清楚地看到。另外值得一提的是，系統顯示的底圖不僅分辨率很高，而且可以實現快速更換和同步刷新：切換底圖時各屏完全同步，就如同對一塊屏幕操作一樣。在底圖上還可以隨意疊加放置其它諸如攝像頭和電腦信號等，不受任何限制。

另外一個需要關注的焦點，就是展臺上同時展出的另一款特色產品——“TNet一云三端服務器”。這一設備同樣由網線接入到TNet系統中，所達到的效果就是：用Internet內的任何終端設備訪問該服務器，就可以對大屏畫面進行實時的監控。這樣的移動終端，可以是筆記本、平板電腦，甚至是3G手機。現場放置了一臺普通的平板電腦來展示這一功能，記者也用自己的智能手機連接了一云三端服務器，感受了一下“遠程回顯”的魅力。

TNet系統之所以能夠做到這些特色功能，就是因為前面提到的基于網絡的特點——只需連接到系統——“物聯網”的概念正是源于此。

現場采訪

為了進一步了解整個系統，記者專門咨詢了現場的技術人員：

記者：能為我簡單介紹一下這里擺放的設備嗎？

清投：您面前這個盒子就是我們的傳感C盒，它現在采集的是我的電腦信號，通過一個VGA接口。當然，我們還有可以支持DVI和CVBS等信號采集的盒子，最高采集分辨率可達1920×1080。傳感C盒旁邊的就是一個普通的千兆網絡交換機，傳感C盒處理的信號通過它來發送到屏幕內部的解碼節點上并輸出上屏。

這個展示柜里放置的就是我們的解碼節點，輸出信號最高分辨率是1920×1080，頻率是60Hz。注意它的輸出接口是DVI-D，這么做也是為了盡可能保證信號的質量。實際運用中，我們會把輸出節點直接集成到各個拼接單元內部。還有一點，我們傳輸信號使用的是CAT6類網線，相對于傳統的信號線纜，它的傳輸有效距離更遠，可以達到100米，但是價格卻更便宜。

記者：TNet系統與傳統的視頻墻拼接系統的主要區別在哪里？

清投：TNet物聯網大屏采用了新一代基于以太網的分布式架構，信號源和顯示屏通過智能節點設備——也就是我們的傳感C盒和解碼N盒——直接連入網絡，各節點協同工作完成所有功能，系統中不存在任何形式的中央控制設備。分布式的架構使得系統構建更加靈活、更加易于擴展，系統穩定性也得到了明顯的提升，基于以太網又讓它可以和許多其他設備和系統進行整合，只需做很簡單地開發。總之，TNet系統具有許多傳統視頻墻系統無法比擬的優勢。

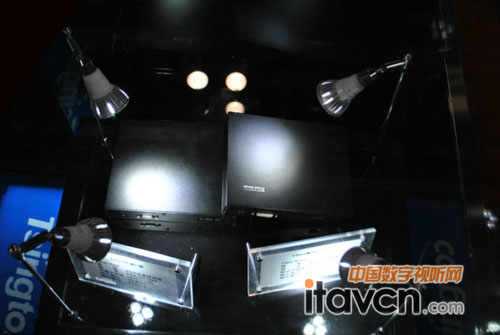

TNet 傳感C盒和解碼N盒

記者：除了這些，這個TNet系統還有別的方面的優勢嗎？

我們總結了TNet系統的八大優勢：即插即配、易于管理、可擴展性、高靈活性、高同步性、鮮艷視頻、高穩定性、總成本低。這里，我就這些特點來講一講。
第一即插即配。我們的設備都是通過網線連接到交換機上，實際上網絡中的每個設備都有一個獨立的網絡地址，只要連入系統當中就可以被系統中其他的設備在0.5秒內自動識別，無需進行任何的手動設置。也就是說整個系統的搭建非常簡單。

第二易于管理。你可以看到，這就是我們的管理控制軟件操作界面，當設備接入系統被自動識別之后，它的運行信息就會在這個軟件上顯示出來。通過這個軟件，我們可以整個系統進行操作和控制，只需要簡單地的鼠標點擊和拖動就可以完成所有功能，包括信號上屏、漫游、跨屏、疊加、場景保存和調用等。

第三可擴展性。在這里，我要穿插著說一下TNet系統的一個重要特點——“智能精傳”技術。我舉兩個例子，來向您說明這一點。

第一個例子是畫面跨屏顯示的功能。對于傳統的方式來說，它需要把這個圖形信息復制多份，并分別傳送到需要顯示的屏幕上，然后再在后端進行相應的處理后把畫面輸出上屏。那么這么做就會有一個問題：我們只需要顯示一副畫面，但卻把它傳輸了多次，這樣就浪費了帶寬。TNet系統是這么做的：我們在前端，即傳感C盒這里就對信號做相應的處理，把信號做好“切割”，當然是根據控制軟件發送過來的顯示策略，然后再把切割好的畫面傳送至各自的顯示單元內部的解碼節點，最終輸出上屏。通過這種方式，我們只要需要顯示的信息傳輸了一次，避免了帶寬的浪費。

第二個例子是畫面疊加的功能。傳統的方式中，它需要把整個圖像傳輸至后端，然后再做相應的處理輸出上屏。這么做同樣會造成帶寬的浪費，因為我們最終顯示的縮小的圖像，而且還有一部分是被疊加掉不顯示的。TNet系統的解決方式是在前端對信號進行處理：先把圖像縮小，然后再把不需要顯示即疊加的部分“切割”掉，再傳輸至顯示單元內部的解碼節點并輸出上屏。

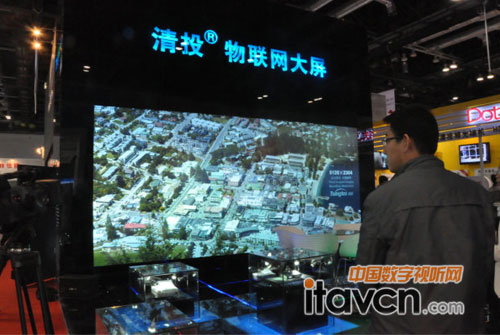

InfoComm展會清投物聯網大屏

也就是說，“智能精傳”這項技術是在前端對數據預先進行智能化的分割和處理，再將分割后的各部分數據分別精確地傳送至對應的顯示單元。相對于傳統處理器復制多份數據交由后端處理的方式，TNet系統的數據傳輸是“顯示多少，傳輸多少”，不會有任何形式的帶寬浪費。

傳統控制器有一項重要的技術參數：背板帶寬，其值決定了控制器能夠處理的信號數量。但TNet系統并沒有強調這項參數，實際上我們既然采用交換機來傳輸數據，那么交換機的背板帶寬就是我們系統的數據傳輸帶寬。但是由于我們采用了“智能精傳”技術，對于任何一個具體的實施方案而言，其傳輸數據所能占用的最大帶寬絕對不會超過系統中所使用的交換機的背板帶寬，所以，“背板帶寬”這項技術參數對于TNet系統來說并沒有實際意義。

正是由于以上原因，我們在所使用的交換機的規模之內，可以實現系統的無限擴展功能。

當系統需要擴展時，TNet系統與傳統方式在成本上的區別。對于傳統方式來說，當有擴展需求的時候，就要重新采購新的控制器，不同規模的控制器由于背板帶寬的不同價格差異很大，當規模超過某個臨界點時，其成本會陡然上升，遠遠超高用戶預期的價格。而另一方面，傳統處理器也無法實現無限擴展的功能，一般不會超過72路信號。

第四高靈活性。這點其實很好理解，因為采用以太網來傳輸信號，傳輸距離遠優于傳統方式，網線就可達100米，再遠的話還可以使用光纖。那么我們就可以把所處空間距離較遠的信號源和顯示終端全部整合到一個系統當中。

第五高同步性。我首先解釋一下同步性的意義。我們知道，拼接大屏幕各個顯示單元之間都是相互獨立的，那么如果想把拼接視頻墻當做一個單一的屏幕來使用的話，畫面的同步性就變得至關重要。當跨屏顯示畫面不同步時，整個畫面就會有割裂感。清投在此用到了“網絡高速同步數據包”技術：解碼節點中有一個“同步節點”，當各個解碼節點接收完成數據后，并不會立即輸出上屏，而是等待同步節點發出的一個同步信號之后，才會把數據輸出上屏。在此，我想要強調一點：這個“同步節點”可以由系統中任意的解碼節點擔任，一旦當前擔任同步節點的解碼節點損壞，系統會自動指定其他的解碼節點來擔任同步節點。這也是分布式系統的意義。

現場照片

這里，我就還要提到之前說的“智能精傳”，正是通過“智能精傳”和“網絡高速同步數據包”這兩項技術，我們可以將TNet系統延遲嚴格控制在70ms范圍內。70ms是個什么概念？就是說我們可以完全做到“音畫同步”，比如當你在看一部電影時，那么TNet系統不需要配備帶有延時器的聲音設備就可以達到要求。
第六鮮艷視頻。即TNet系統的大屏幕顯示圖像的效果更好。原因有四點：

采用一種基于圖片壓縮算法的無損編碼技術；

采用端到端無衰減的數字傳輸，無論什么類型的信號經過傳感C盒采集處理之后，都是數字方式來進行處理，把模/數和數/模轉換所帶來的信號損失降到最低；

由于TNet系統是分布式的結構，那么我們就可以把傳感C盒放到信號源設備的旁邊，這樣就可以用盡量短的信號線纜來完成信號的采集，進一步減小信號受干擾的可能性；

信號線纜的匹配性遠優于傳統控制器。對于傳統的控制器來說，無論擺放在什么位置上，它到各個拼接單元的距離是不一致的，信號上屏的衰減程度也是不一樣的。因此，當把屏幕本身的顏色調節好之后，一上信號，發現顏色還是有偏差，這個時候要需要調節外部信號的顏色。而TNet系統則不存在這樣的問題，因為我們的解碼節點全部集成在顯示單元內部，通過統一長度的信號線纜與顯示單元相連，不存在線纜匹配性的問題。

第七高穩定性。TNet分布式的結構比傳統集中式的結構穩定性要高：

TNet系統當中任何一個節點的損壞都不會影響整個系統的正常工作；

其次傳統控制器信號采集卡損壞要更換整張信號采集卡，TNet的傳感C盒損害要更換C盒，而且只需要TNet系統用戶自己就可以更換C盒；

傳統控制器的數據交換板損壞需要更換整臺控制器，而TNet系統在數據交換的位置使用的是網絡交換機，其特點就是穩定性超高，平均故障間隔時間大于10萬小時，而且即便是損壞，用戶也可以很方便的在采購到這個東西；

相對于工控機架構的控制器來說，TNet采用的是基于FPGA純硬件的實現方式，沒有操作系統，也就避免了系統死機和病毒的困擾；

設備運行功耗很低，傳感C盒是5~10W，解碼節點在5W左右，這樣設備的發熱量就很低，從而故障率就會隨之降低，也保證了系統穩定性。

第八總成本低。雖然TNet系統的購買成本可能會高一些，但它在維護、線材、能耗等方面都要低于傳統控制器，而且對于系統的升級成本具有無可比擬的優勢。還有很重要的一點值得一提，TNet作為我們目前主推的產品，DLP產品全線支持升級到TNet DLP，而且集成TNet解碼節點的顯示單元會在不加價的情況下出售給客戶，也就是說，如果用戶要選擇DLP產品與TNet系統進行搭配，那么其購買成本在大多數情況下甚至比傳統方式還要合算。

記者：謝謝您的介紹，最后請給我們簡單介紹一下清投視訊這個公司吧。

清投：我們公司近年在大屏幕拼接行業內發展非常快，旗下已推出了DLP背投拼接、GPU邊緣融合、LCD液晶拼接和TNet物聯網拼接系統等全線大屏幕信息可視化產品，并為很多客戶提供了到端一站式解決方案。到今年上半年，公司已經成立了11個銷售區域，形成了覆蓋全國的渠道和售前售后服務網絡。通過這次的infocomm展會，我們希望清投視訊和我們的TNet物聯網拼接系統能讓更多的客戶所認識，也給更多的客戶提供更高更好的選擇。
