AVWIN贏溢系列產品助力佛山禪城區政府

客戶需求：

一、把視頻信號放在3乘8大屏上顯示。（如DVD，攝像頭…）

二、DVD、視頻終端、4個攝像頭（顯示大屏上能靈活的切換）

三、臺式電腦，手提電腦（顯示大屏上能靈活的切換）

四、能實現一鍵切換信號模式操作

五、控制并且把信號反饋的監控室。

六、具有攝像跟蹤功能

七、實現控制燈光

八、實現多會場同時開會應用

九、實現全市各相關單位視頻傳輸進來

十、需要把大屏的信號切換到桌面顯示器來，要手動切換

解決方案

據此，我們可以配置以下系統：

1、可編程控制主機AV-XPCⅡ。

2、無線真彩觸摸屏WIFI-T7。

3、無線接收器T54G。

4、紅外發射棒。

5、電源控制器AV-POWER8Ⅲ。

6、音視頻矩陣W-AV4832。

7、RGB矩陣 W-RBG4832、W-RGB3232。

8、會討主機DCS-6101。

9、嵌入式發言單元HCS-61021。

10、八鍵面板AVWM-8

會議系統部分

采用HCS-6102C嵌入式討論主席單元、HCS-6104C嵌入式討論代表單元。

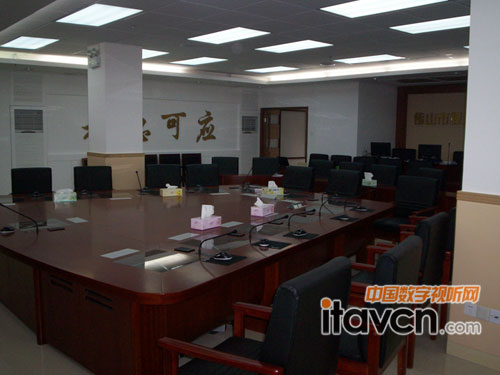

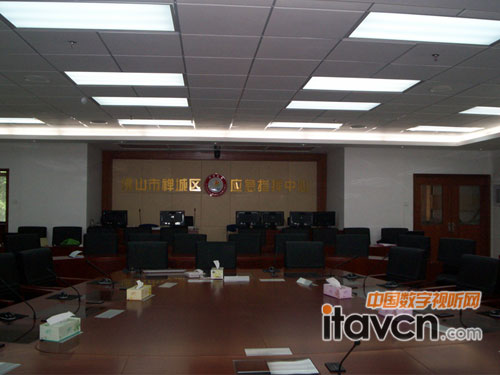

佛山禪城區應急指揮中心

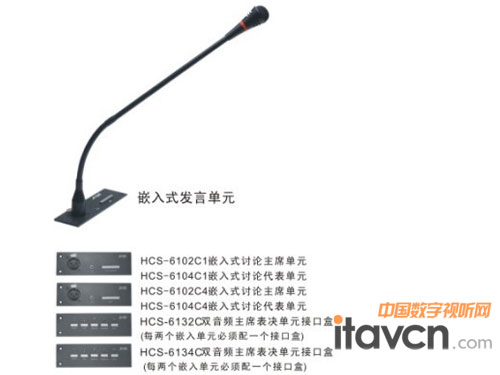

嵌入式討論主席單元

HCS-6102C嵌入式討論主席單元、HCS-6104C嵌入式討論代表單元。

DCS-6101是一款高性能的會議系統主機，它具有多種會議模式選擇（發言人數選擇，發言模式選擇），超強的擴展功能，完美的聲音處理等。采用均衡器模塊，環境噪音抑制技術及數字移頻技術防止嘯叫。可向各發言單元傳送6通道語音，具投票表決功能及數據管理功能。可與AVWIN其他會議系統、中控系統等設備配合使用，實現現代高科技會議。

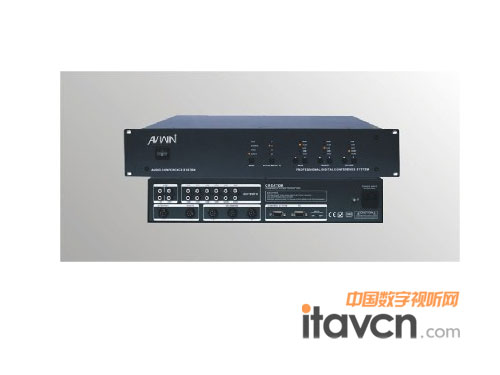

DCS-6101

信號管理系統部分

采用AV WIN W-AV4832: 48路音視頻信號輸入，32路音視頻信號輸出、視頻接口為BNC口音頻接口為RCA接口。支持視頻信號類型有：復合視頻(信號)。150MHz(-3dB)，滿載的高帶寬。具有掉電記憶功能帶有斷電現場保護、LCD液晶顯示、音視頻同步或分等功能。具有紅外遙控功能和RS232通信功能。音頻信號類型有：立體聲，平衡或非平衡接法。采用可編程邏輯陳列電路，任意交互切換。信號長距離傳輸失真補償技術。

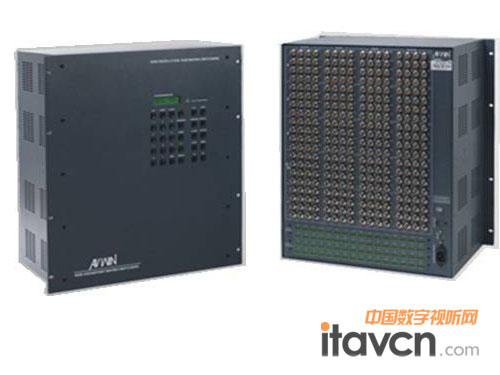

AV WIN W-AV4832

采用AV WIN W-RGB4832: 48路電腦信號輸入，32路音電腦信號輸出。可將輸入48路RGB信號與立體聲音頻信號同步或異步快速切換任一路或多路通道輸出。采用高性的圖像處理器及信號長距離傳輸失真增益補償技術，使圖像信號長距離傳輸高保真輸出。具有RS232通訊接口，方便與電腦、遙控系統或各種遠端控制設備。

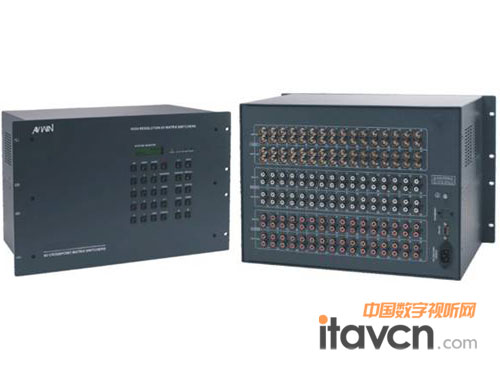

AV WIN W-RGB4832

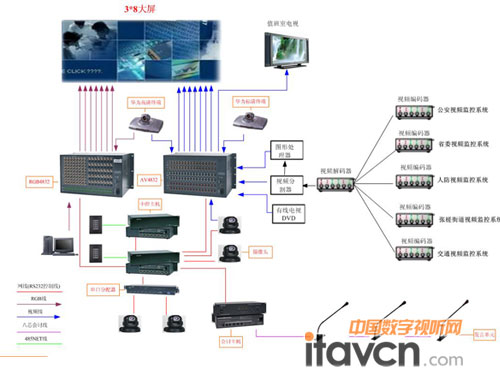

系統連接圖
