華北工控最新推出嵌入式主板EMB-4670

【中國數字視聽網訊】華北工控新推出一款EPIC架構的嵌入式主板EMB-4670， 該主板基于Intel® TunnelCreek +TopCliff芯片組，板載Intel®  TunnelCreek E6xx(可選E620/E640/E660/E680)處理器及1GB DDRⅡ內存，功耗低，性能好。主板尺寸僅為115mm×165mm， 結構小巧緊湊， I/O靈活，可廣泛應用于高校教學、媒體播放、數字標牌、工業自動化、交通、信息系統、金融設備、自動售票系統、汽車、數字控制、交互式客戶端、軍工和各種終端機市場等行業。

小尺寸，高性能

EMB-4670主板 采用了Intel® TunnelCreek E6xx(可選E620/E640/E660/E680)集成處理器，一個封裝內包含了一個45nm 英特爾凌動處理器核心 (512K 二級緩存、24K 數據和 32K 指令一級緩存)、3D 圖形和視頻編碼/解碼，以及內存和顯示控制器，節省了主板的使用面積；板載1GB DDRⅡ內存，功耗低，性能高，能夠滿足各種對空間面積、功耗和性能要求高的工業級應用環境。

獨立雙顯；支持2D/3D圖形功能

主板處理器內部集成英特爾® 圖形媒體加速器 (GMA)600圖形引擎, 最高可提供400 MHz 的圖形核心頻率，支持功耗優化的 2D/3D 圖形功能，支持硬件加速的 HD 視頻解碼 (MPEG4 part 2、H.264、WMV和VC1) 和編碼 (MPEG4 part 2、H.264)。主板自帶1個LVDS和1個VGA接口，可支持獨立雙顯功能。

I/O靈活，兼容性好

英特爾® 凌動™ 處理器 E6xx 系列提供前所未有的 I/O 靈活性，拋棄使用專有接口(如 FSB 和 DMI)，轉而使用開放式PCI-Express* 標準的處理器至芯片組接口。基于該平臺的EMB-4670主板在I/O方面支持6個串口，4個USB2.0， 1個CAN，1個PC/104，1個PCIe x1擴展接口，支持8路 GPIO和2個千兆以太網接口，接口豐富，兼容性好，其靈活的接口擴展及強大的網絡通訊功能，能夠滿足客戶開發設計嵌入式產品過程中的I/O需求。

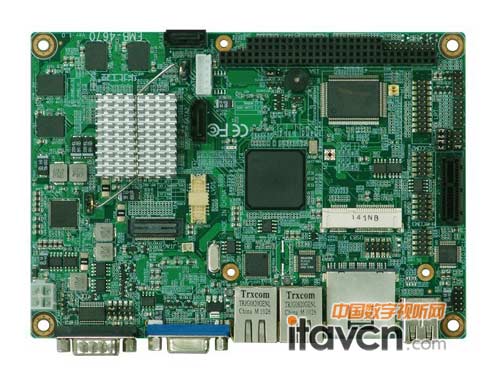

EMB-4670 正面圖

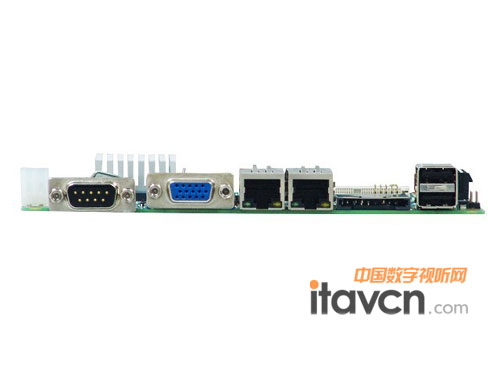

EMB-4670 接口圖

 產品特性：

◆采用TunnelCreek+TopCliff 芯片組，板載Intel® Atom E6xx(可選E620/E640/E660/E680)處理器
    ◆LVDS和VGA雙重顯示接口,支持獨立雙顯示功能
    ◆支持Mini-PCIe SSD、SATA和SD卡存儲方式
    ◆支持2個千兆以太網接口
    ◆提供1個PCIe x1插槽，1個PC-104插槽,6串口1CAN口和4個USB2.0接口和Audio

目前華北工控該款”Tunnel Creek”平臺的EPIC主板已經通過嚴格的系統測試，將滿足和創造更多新的嵌入式應用，欲了解該款產品更多信息，敬請查看華北工控官網：www.norco.com.cn或者聯系當?shù)劁N售人員。
