MAX9670/MAX9671雙路SCART矩陣開關

【中國數字視聽網訊】MAX9670/MAX9671雙路SCART矩陣開關能夠在I²C控制下實現機頂盒解碼芯片和兩個外部SCART控制器之間的音頻、視頻信號切換。MAX9670/MAX9671采用3.3V和12V電源供電，靜態功耗為66mW，以典型信號驅動典型負載時平均功耗為300mW。視頻輸入檢測、視頻負載檢測以及2.8mW待機功耗簡化了智能、低功耗機頂盒的設計。

MAX9670/MAX9671音頻部分包含帶緩沖的交叉點開關，用于音頻輸入到音頻輸出的切換，提供-62dB至0dB、2dB步長的可編程音量控制。DirectDrive®輸出放大器產生一路以地為參考的2VRMS滿量程音頻信號，無需大體積輸出電容，有效抑制咔嗒/噼噗聲。過零檢測電路僅在過零時切換音頻信號，從而進一步降低咔嗒/噼噗聲。MAX9671提供TV左、右聲道音頻輸入。

MAX9670/MAX9671視頻部分包括一個帶緩沖的交叉點開關，用于視頻輸入到視頻輸出的切換。機頂盒解碼芯片的標清視頻信號經過低通濾波后可以消除帶外噪聲。

MAX9670/MAX9671還支持低速切換和高速切換信號。系統狀態改變時，MAX9670/MAX9671發出中斷信號通知微控制器。

關鍵特性

66mW靜態功耗

2.8mW待機功耗

可編程音頻增益控制：-62dB至0dB (TV音頻輸出)

無咔嗒/噼噗聲的DirectDrive音頻

視頻輸入和視頻負載檢測

視頻重建濾波器具有10MHz通帶，27MHz頻點提供52dB衰減

3.3V和12V電源供電

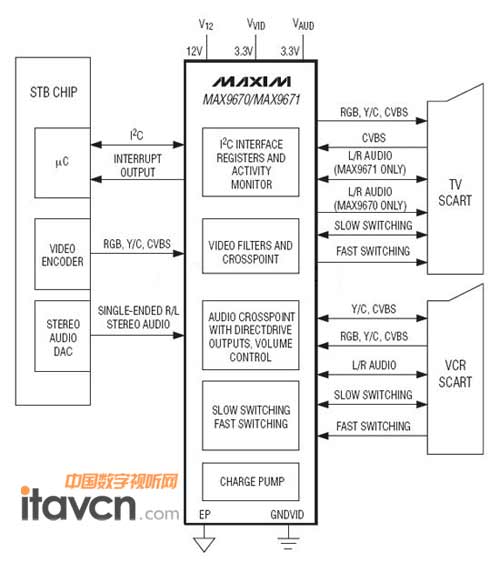

系統原理框圖
