羅姆開發出電阻膜兩點觸摸屏用控制器IC

【中國數字視聽網訊】 日本知名半導體制造商羅姆株式會社（總部：日本京都市），在數碼相機、手機/智能手機、MID等移動設備以及導航儀、打印機等的輸入端口領域，針對市場規模逐步擴大的觸摸屏產品，開發出了新一代高速、低壓的電阻膜觸摸屏用控制器IC“BU21023MUV”、“BU21023GUL”、“BU21024FV” 3種機型。這些新產品面向約占觸摸屏75%市場份額的電阻膜式控制器，攻克了一直以來的公認難題——兩點觸摸，并且可用于收縮、擴大、旋轉等以往采用昂貴的電容式的應用程序中。此款產品已于2010年12月開始以月產500萬個的規模正式投產，計劃今后每月最大產量增至1,000萬個（樣品價格：500日元／個）。前工序將以羅姆株式會社總部（日本京都市內）作為生產基地、后工序將以ROHM Electronics Philippines, Inc.（菲律賓）作為生產基地。

觸摸屏面板在手機、車用導航儀等領域被廣泛應用。在類型上，雖然電容式發展快速，但現階段半數以上還是使用價格低廉的電阻膜式。電阻膜式主要通過使用筆以及按鍵選擇操作模式等，使其得到了廣泛應用。另一面，在電子設備日益多功能化的今天，操作模式也變得更為直觀，觸摸屏模式已經能夠直接用手指完成縮小、擴大等操作，但理論上只能檢測到一個點。為實現這些功能，開始使用能夠檢測到多點的電容式觸摸屏，但相比電阻膜式其面板造價高昂，所以不得不采用單點操作的電阻膜式，或者無奈放棄觸摸屏面板。

本次羅姆在專用模擬電路的基礎上，通過內置CPU，直接使用以往的4線電阻膜，實現了兩點觸摸的坐標、手勢識別功能。這一控制器不僅能夠大幅度提高識別坐標的精度，更減少了觸摸屏批量生產帶來的質量不穩定，同時具備內置型誤操作過濾功能，首次實現了批量生產4線電阻膜式下的兩點識別功能。另外，由于采用了電阻膜式，對于電容式來說十分困難的指甲操作和戴手套操作也成為了可能。

羅姆不僅有電阻膜式，電容式的觸摸屏面板控制器的產品規格也十分豐富。羅姆今后也將致力于擴充各種類型的觸摸屏面板控制器IC的產品規格。

＜觸摸屏用控制器IC“BU21023MUV”“BU21023GUL”“BU21024FV”的主要特征＞

1)　支持4線式電阻膜式觸摸屏。

2)　內置CPU，可識別兩點手勢。

3)　無需外置零件。

4)　校準功能可有效消除批量生產所造成的面板質量不穩定及溫度、隨時間老化造成的特性變化。

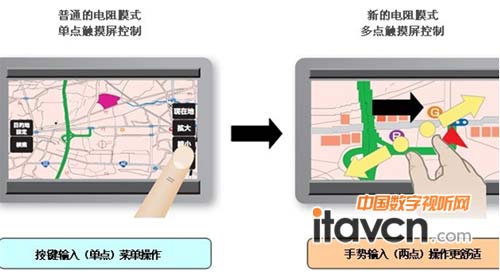

＜屏幕控制功能對比＞

 屏幕控制功能對比

 ＜用語解釋＞

電阻模式

將兩張薄片（薄膜、玻璃）上下重合。接觸面由ITO成膜，配備了可防止誤操作的網點膠。通過單側薄片上電壓壓痕的狀態，用相反側薄片讀取電位從而識別出接觸點。

電容式

手指接觸觸摸屏后，電極容量發生變化，通過對其數值的檢測從而識別出位置。與感知壓壓力變化的電阻膜式相比，更適合多點觸摸。
