日本FPD展：三菱展邊緣發光LED背照系統

在日本千葉幕張Messe會展中心舉行的“FPD International 2010/Green Device 2010”上，三菱麗陽展出了在液晶面板側面配置LED光源的“邊緣發光型”LED背照燈系統。其特點是，使用的光學材料只有棱鏡膜和導光板。現有的邊緣發光型LED背照燈中，在棱鏡膜和導光板的基礎上，還需要擴散膜和增光膜。而該款產品則通過減少部材數量，除可降低成本外，還可提高裝配時的成品率。據悉，此項技術將應用于液晶電視。

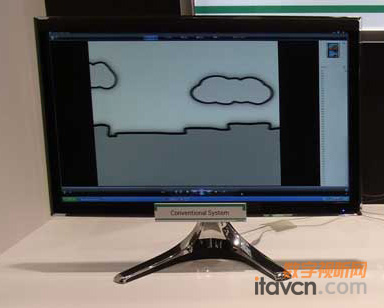

日本FPD展：三菱麗陽展出邊緣發光LED背照系統

此次展出的LED背照燈上配備的棱鏡膜和導光板由三菱麗陽自主開發。導光板配備有雙凸透鏡（Lenticular Lens），與原產品相比，提高了向面板背面?zhèn)鞑ED光的效率。棱鏡膜的下方設有凹凸部分，使來自導光板的光在棱鏡膜內毫無損失地傳到面板背面。之所以在棱鏡膜內光沒有損失，是因?yàn)槭构獍l(fā)生了全反射。通過這些方法，與此前的背照燈系統相比，面板的亮度達到了此前的1.2倍。面板面內部亮度的分散與原產品相同。由于向面板正面?zhèn)鞑サ墓饬吭黾樱M管視角會受到一些限制，但實際使用中沒有任何問題。
