接線方案設計：

    1．前端16臺監控攝像機，監控各主要區域。

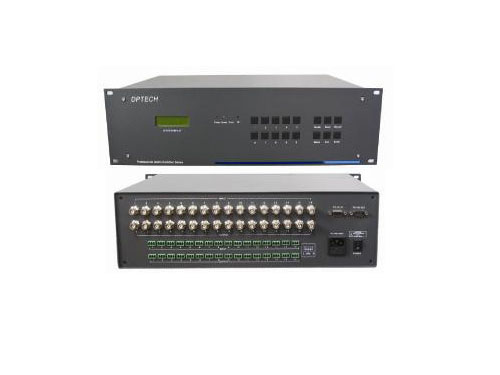

    2．16路視頻信號經視頻分配器分別接入（32入16出，考慮到擴展所以保留16路輸入）視頻矩陣和16路硬盤錄像機；矩陣輸出8路視頻信號接DPTECH圖像控制器（純硬件式拼接控制器DC2004-0208），另外輸出8路分別接8臺液晶電視。

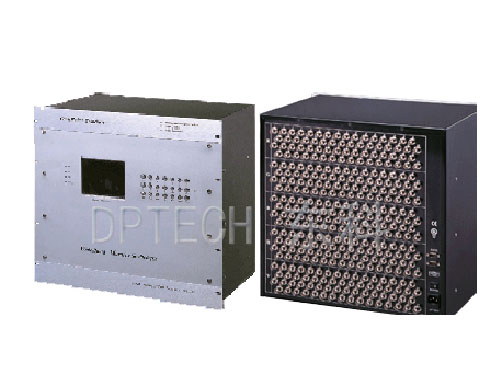

    硬盤錄像機輸出接一臺視頻監控主機，從監控主機分出一路VGA信號再加上其他5路VGA信號（分別是操作員站、工程師站、通信服務器）接（8進8出）MTVGA信號矩陣切換器，MTVGA信號矩陣切換器輸出6路接6臺液晶電視，另外2路接入圖像控制器，圖像控制器接投影儀。

    3．指揮中心監視終端的功能要求：
    應具有指揮中心事務管理的功能，并能夠與水利部門的政務系統集成；
    應實現對監控視頻信號的管理和綜合利用，能夠接入視頻信號，并實現集中控制切換至顯示系統，對于重要的需要保存的圖象，可方便的轉存到大容量存儲設備上進行管理；
    應建設完善的顯示系統，所有信號都在大屏幕上進行顯示；

    大屏幕上應顯示的內容主要為：
    A.泵站基本情況：泵站簡介、工程表格、音像資料等。
    B.閘門機電設備及輸泄水建筑物：分別顯示各閘圖片、圖紙、基本參數等等。
    C.閘門自動監控：上下游閘室內及閘門監測圖象、當前閘前水位、泄量開高、荷載（最新操作結果）。
    D.水情自動測報：隨機顯示系統全部成果及庫水位動態模擬圖及庫區動態淹沒圖。
    E.防洪調度：最新預報成果、泵站調度運用計劃、防洪預案等。
    F.視頻監控：隨機顯示全庫攔壩泄洪閘內外圖象，閘內及全庫攝像設置旋轉云臺。

    對主要設備的技術要求和產品穩定性要求：
    A.為接入高像素攝像主機，視頻矩陣需要采用350M高帶寬產品。
    B.設備接線比較復雜，比較多。需要設備做防干擾措施，全部設備采用鋁合金機箱。
    C.應用環境比較特殊需要設備的穩定性更高，所有設備出場前進行7天的不間斷測試保證產品質量和穩定性。
